9-94 lvswG}] lvswG}] 指定数量的说明如下。 9.6.7.1. Part Placement Count Criterion 区纵轴表示元件的贴装点数量，条状图上端的数字表示所供应的喂料器数量。把鼠标指针移到条状图时，可以准确地查看贴装点数量。例如，前图左侧的第一个条状表示使用 18 个元件的喂料器为一个。 9.6.7.2. Feeder Limit set up 设定各设备的 Feeder…

9-93

EasyOLP

9.6.7. Feeder Limit Tab

指定各设备在进行作业时所使用的喂料器数量。

在各列的Header中单击Part、Type、Count、Height、ARG或LIM，就能升序/降序排

序。

各设备的指定区说明如下。

复选框的说明如下：

不指定。

可以指定，但其它地方正在使用。

9-94

lvswG}]

指定数量的说明如下。

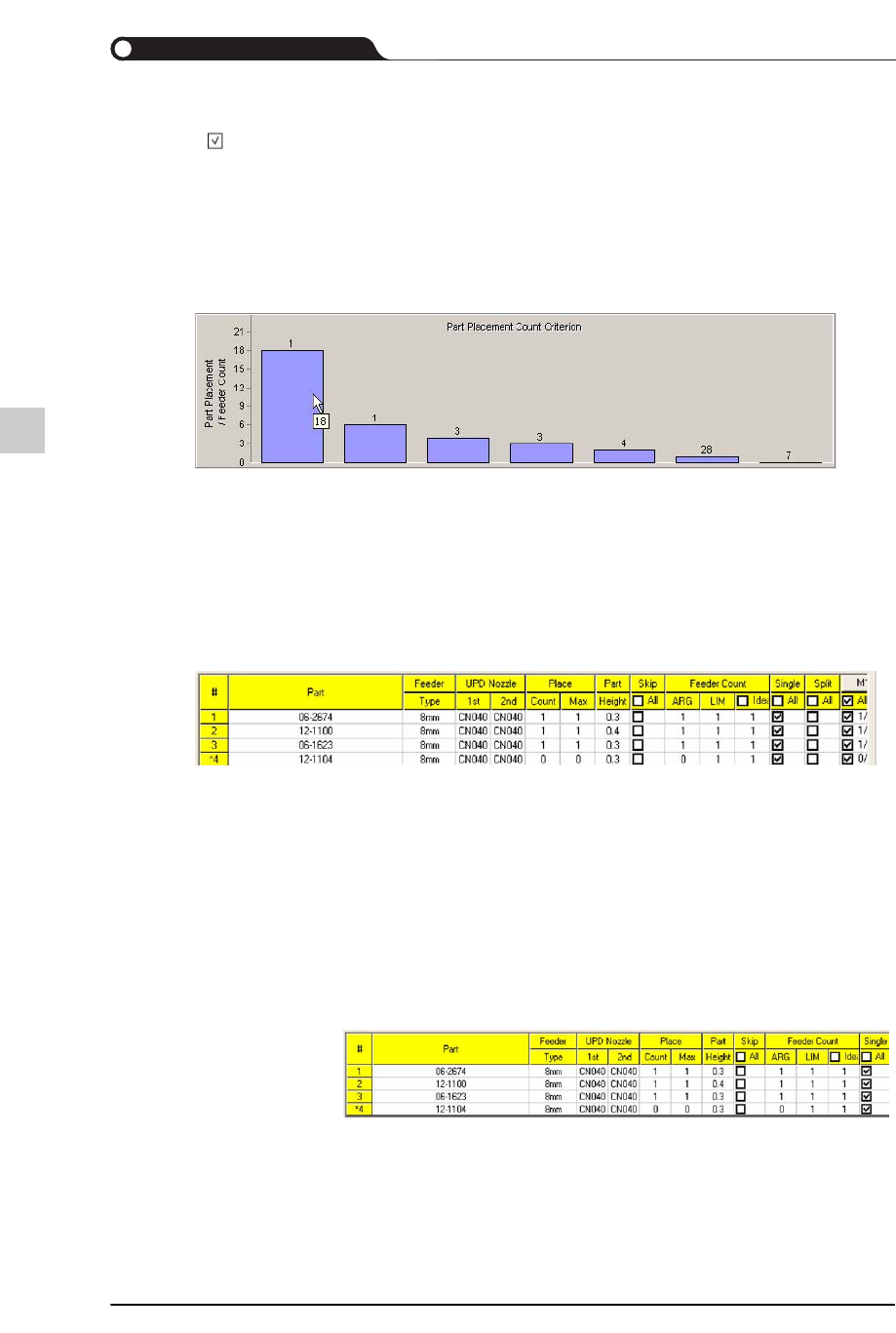

9.6.7.1. Part Placement Count Criterion 区

纵轴表示元件的贴装点数量，条状图上端的数字表示所供应的喂料器数量。把鼠标

指针移到条状图时，可以准确地查看贴装点数量。

例如，前图左侧的第一个条状表示使用18个元件的喂料器为一个。

9.6.7.2. Feeder Limit set up

设定各设备的Feeder数量。

各选项的说明如下。

已指定。

n/m

n是当前配置的喂料器数量。m是可以指定的喂料器数量。

Part

元件名。

Feeder Type

Feeder种类。分为Ta pe 、Tray及 Stic等三种。Tape Feeder可以显示

Tape Feeder的子分类 (8mm、12mm等 )。Tray与Stic Feeder以灰色显

示。

Place Count

贴装点数量。

Place Max 一个型号可以使用的最大装贴点数量。

Skip 跳过该元件而不进行装贴作业时。

Part Height

元件高度。请参阅 “作业顺序的设定”。

ARG

预先配置的Feeder数量。

LIM

使用者指定的Feeder数量。

9-95

EasyOLP

需要贴装的元件数量较少时，在正面拱架与背面拱架上配置同一元件，由两个拱架

对同一元件进行相似的作业，如此即可减少拱架之间的干涉现象与辅助作业而得以

缩短生产时间。

Ideal

EasyOLP建议的Feeder数量。解除Check时，将设定为时间最近的

Limit值。在Check状态下以手工方式更改Feeder Limit值时，将自动成

为Uncheck状态。

Single

可以设定是否把该元件安装在具有两个拱架的设备的正/背面两侧。

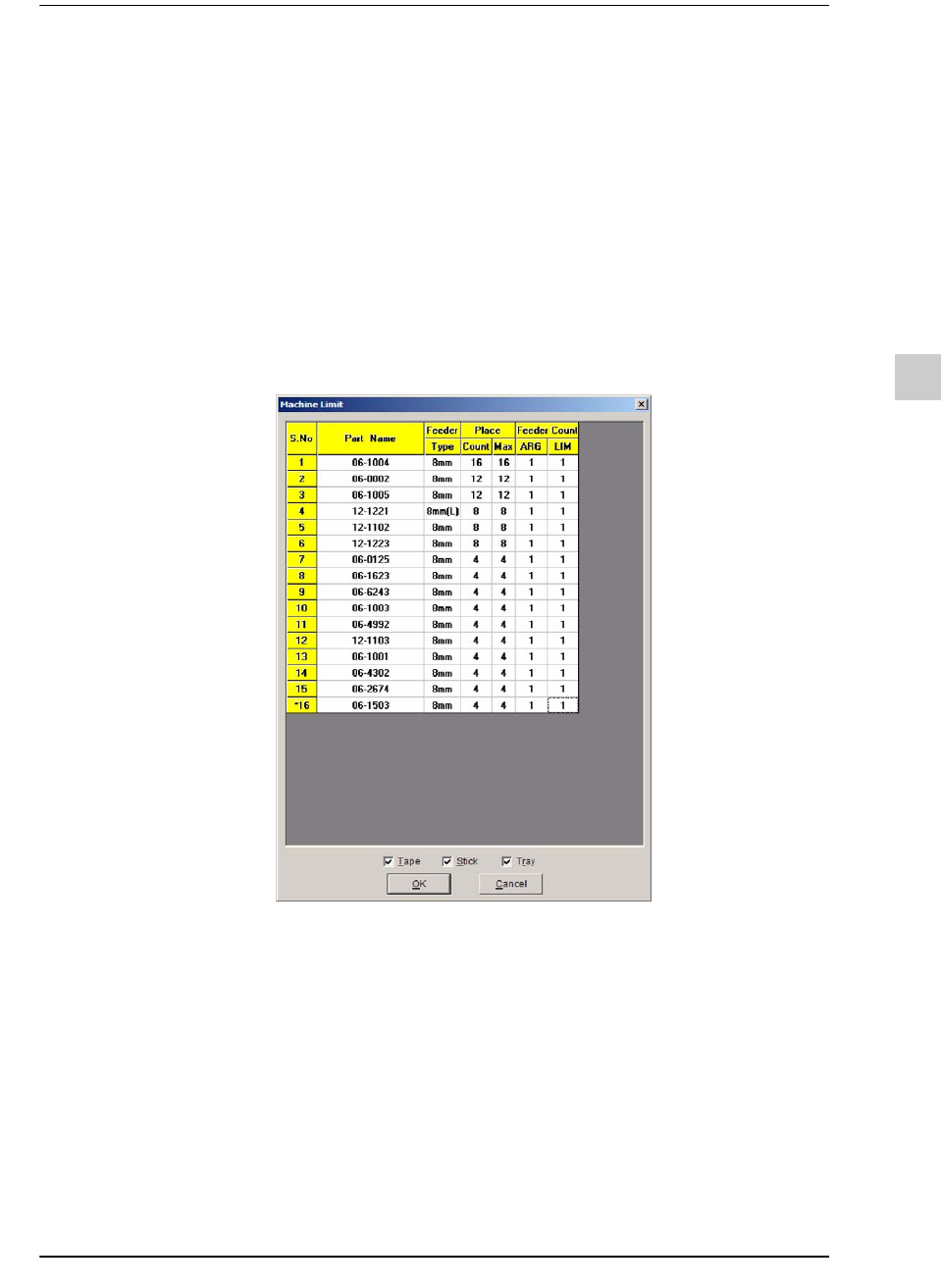

<M n>键显示Machine Limit对话框。可以查看指定给设备的Feeder种类与数

量、各元件的贴装点数量。

在这里修改的喂料器数量范围与整体喂料器数量范围无关，在这里设定

的喂料器数量范围仅适用于以个别设备为单位的优化作业。

All

圈选复选框时，可以为设备指定一切元件。

Tape, Stick,

Tray 复选框

可以设定显示在清单上的Feeder的种类。

Apply Nozzle

Constraint
