12-15
Single Line Monitoring(SLM)
WAIT TIME
由于受到上一个/下一个设备的作业状态的影响而使该设备无法作业而等
待的时间。
ENTRY
由于受到上一个设备的状态影响而使电路板无法进入而必须等待的时间。
EXIT
由于受到下一个设备的状态影响而使电路板无法退出，因此无法进行下一
个电路板作业而必须等待的时间。
STOP TIME
设备停止的时间。
IDLE TIME
设备不进行作业而处于休闲状态的时间。

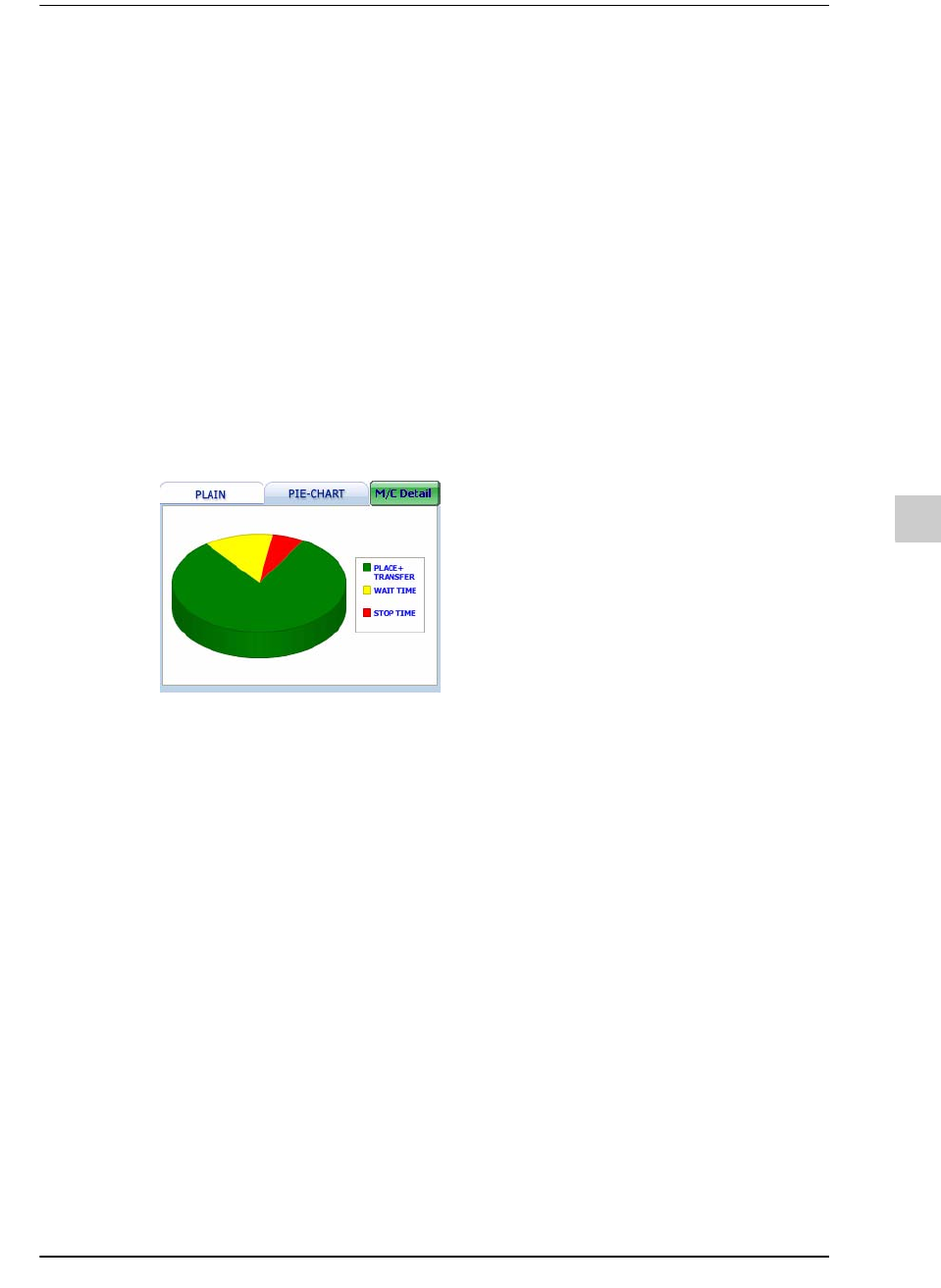

5) 以PIE Chart显示所选定设备的时间。
绿色表示装贴/吸附时间及电路板移动时间之合。
黄色表示进入/退出等待时间。
红色表示停止的时间。
12-16
lvswG}]
lvswG}]

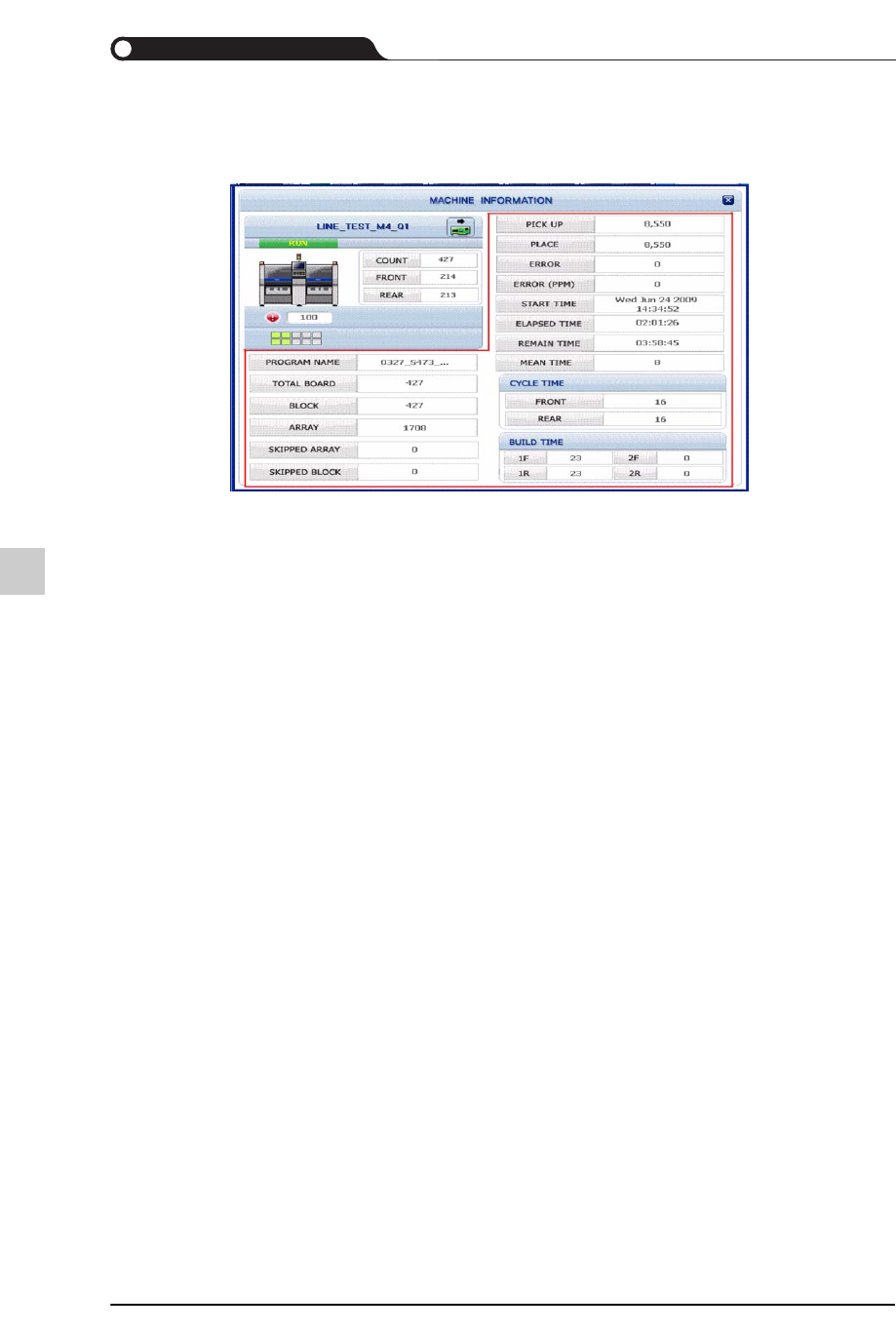

6) 显示设备的详细信息。单击<M/C Detail>键就会如下显示出选定设备的详细信
息。
下面说明设备的具体事项
PROGRAM NAME
显示出设备正在生产中的PCB程序的名称。
TOTAL BOARD
显示设备所生产的电路板数量。
BLOCK
显示所生产的电路板的总BLOCK数量。只有适用BLOCK电路板的程序才
会显示。
ARRAY
如果是区分了ARRAY的电路板，则显示出所生产的电路板的ARRAY总
数。
SKIPPED ARRAY
显示出没有进行作业而跳过的阵列总数。
SKIPPED BLOCK
显示出没有进行作业而跳过的区块(block)总数。
一个Board具有多个PCB(排列)。如 果 Board具有4个排列并生产两个Board，
则WORKED ARRAY & TOTAL ARRAY成为8。
生产3个电路板(Board)时 (具有一个skip board时 )，WORKED ARRAY =
11，TOTAL ARRAY = 12，SKIPPED ARRAY= 1。
PICK UP
显示元件的Pick Up count。
PLACE
显示元件的装贴数量
12-17
Single Line Monitoring(SLM)
ERROR
显示元件装贴过程中发生的不良的数量。
ERROR(PPM)
显示出装贴元件时每Million次作业中发生在元件上的总不良数。
START TIME
以Date time format显示出MMI开始的时刻。
ELAPSED TIME
以[HOUR:MIN:SEC] format显示出MMI开始后经过的时间。
REMAIN TIME
显示出完成生产所需要的剩余时间。
MEAN TIME
在前一个PCB出来为止的各PCB上发生的循环时间(Cycle time)的平均值。
CYCLE TIME
CYCLE TIME表示设备的循环时间(Cycle time)(Build Time + Transfer
Time)。
BUILD TIME
BUILD TIME表示设备的Build Time。
7) 显示出设备中最常发生的前五个不良现象。
8) 单击< Detail>键时，将如下图出现各别贴片机设备的元件、装贴头、吸嘴及喂料
器的不良统计画面。
显示出Place count/Errors/PostPickMiss/PrePlaceMiss/PartNG。单击各栏目列就能
使文件整列。
下图是各元件的不良显示画面。
