9-52 lvswG}] lvswG}] 9.5.9. Board Stop 指定板子定位挡片 (Board S top) 的位置。 板子定位挡片的意义请参阅 [9.5.8. Origin, 第 9-50 页 ] 当 读入 (I mport) 含有 Placement Origin Offset 值的 PCB 文件时， 不必另外指定板子定 位挡片的位置。 by Point 把特定点设定为坐标原点。 移动鼠标指针后单击特定点，…
9-51
EasyOLP

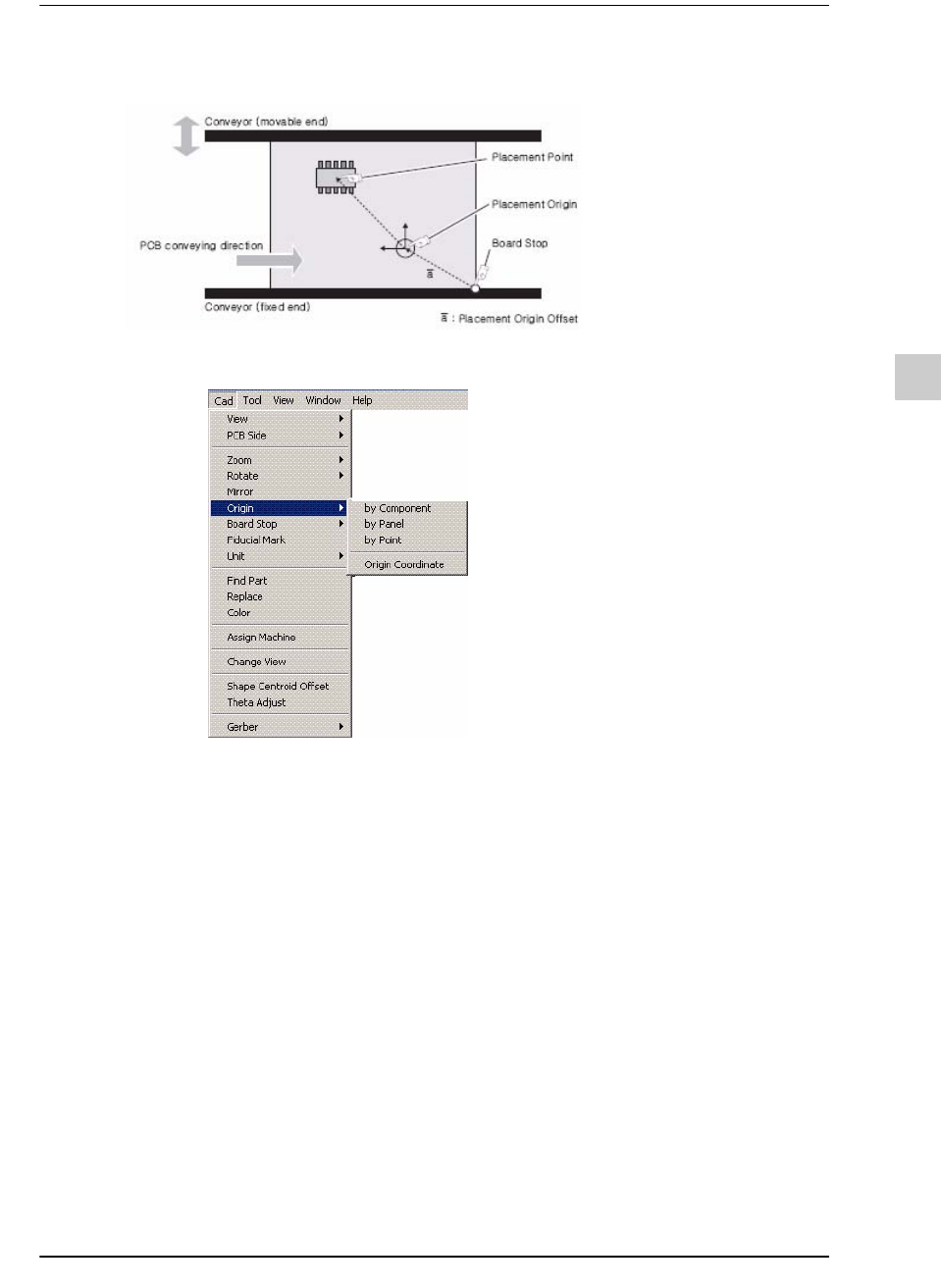

PCB的坐标原点、坐标系及板子定位挡片的关系如下。
STEP1. 选择CAD > Origin菜单时，将出现下列选项。
STEP2. 在by Component、by Panel及by Point选项种选择一个，在Board View区的
鼠标指针形状将变成十字线与圆的重叠形状( )。
各选项的说明如下。
by Component
把特定元件的中心点设定为坐标原点。移动鼠标指针后单
击特定元件，就能使该元件的中心点变成坐标原点。
by Panel
把面板的一侧边设定为坐标原点。移动鼠标指针后单击面
板的一侧边，就能使该边成为坐标原点。
9-52
lvswG}]
lvswG}]
9.5.9. Board Stop
指定板子定位挡片(Board Stop)的位置。板子定位挡片的意义请参阅[9.5.8. Origin,第
9-50页 ]
当 读入(Import)含有Placement Origin Offset值的PCB文件时，不必另外指定板子定
位挡片的位置。
by Point
把特定点设定为坐标原点。移动鼠标指针后单击特定点，
就能使该点变成坐标原点。

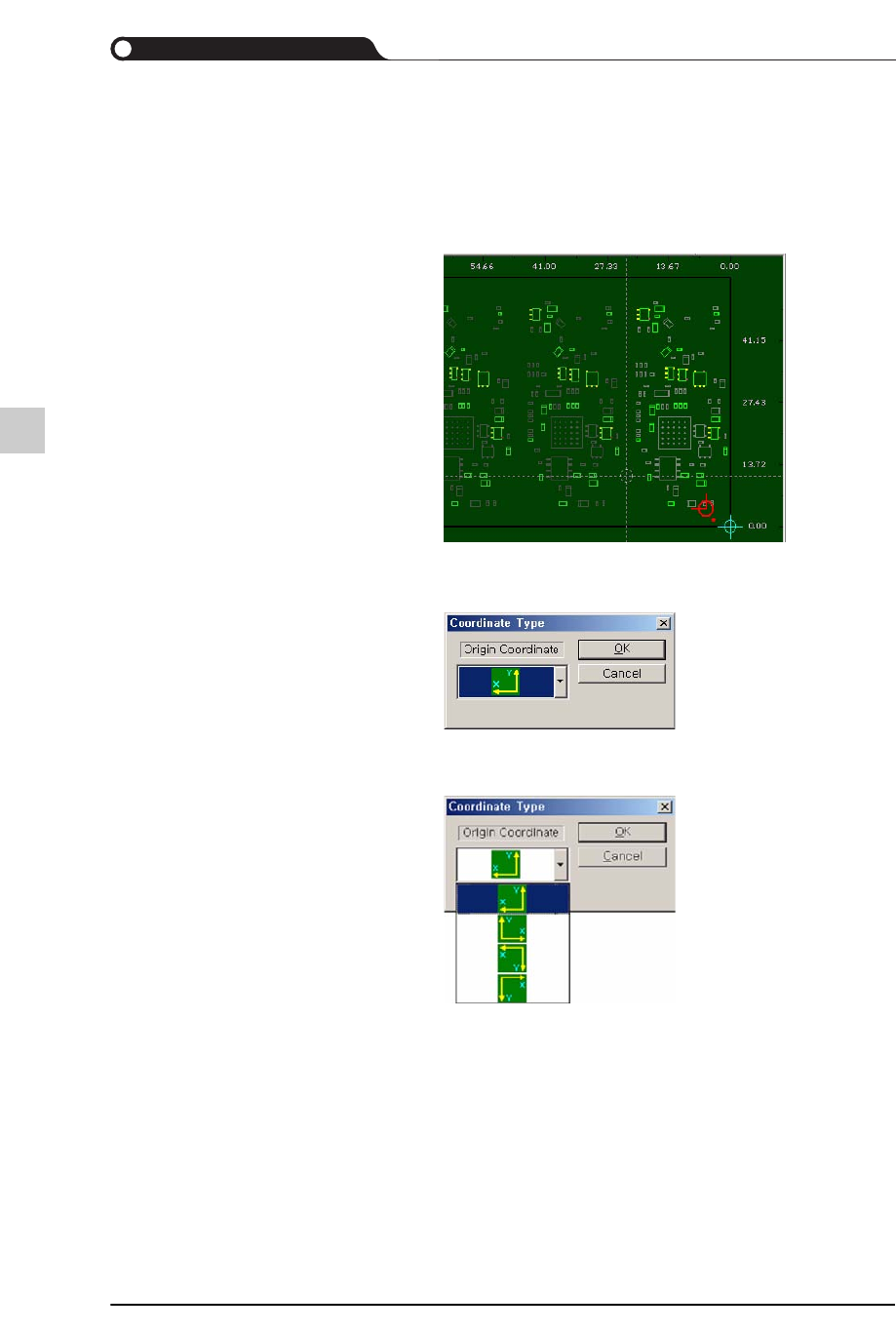

选择菜单后，将在屏幕上显示出以鼠标指针为基准的X、Y
轴线，以 Board Stop为基准点显示出X、Y坐标值，可以
轻易地设定。
Origin
Coordinate
设定坐标系。选择本选项时，将弹出下列 Coordinate Type
对话框。
单击Origin Coordinate下面的列表框后在 4各坐标系中选
择一个，然后单击 <OK>键。
9-53
EasyOLP
Placement Origin Offset是板子定位挡片到坐标原点的向量。Placement Origin Offset
的详细内容请参阅[9.5.8. Origin,第 9-50页]
但读入CAD文件或TXT格式的 PCB文件时，将没有Placement Origin Offset的信息。
因此以后执行优化器(Optimizer)时必须指定板子定位挡片的位置。即使读入了正在
其它设备进行作业的PCB文件，也必需重新指定板子定位挡片的位置。
在by Component、by Panel及 by Point选项种选择一个，在Board View区的鼠标指针
形状变成十字线与圆的重叠形状()。
各选项的说明如下。
by
Component
把特定元件的中心点设定为坐标原点。移动鼠标指针后单击特定元件，
就能使该元件的中心点变成坐标原点。
by Board
把PCB的一侧边设定为板子定位挡片。单击PCB的一侧边附近，就能
使该边成为板子定位挡片的位置。
by Point
把PCB的特定点设定为板子定位挡片。可以在板子定位挡片点上进行
特殊显示时使用，但目前几乎不使用。
选择菜单后，将在屏幕上显示出以鼠标指针为基准的 X、Y轴线，以
Board Stop为基准点显示出X、Y坐标值，可以轻易地设定。
