5) Database Configurations
可以设定SLM所使用的数据库选项、以及为了使用MLM的AOI不良跟踪功
能而设定DMS的使用与否。
选择数据库 Oracle Database (甲骨文数据库)
MS Access (使用MDB)
选择使用DMS 通过AOI接口使用MLM与不良跟踪日志功能时进
行设定。
选择Configurations (选择了Oracle Database时才会处于激活状态后使
用)
把Oracle Database设定为使用时，为了使 DB与
EasyOLP的SLM连接而进行设定。
User ID
甲骨文服务器的接入账号的用户名。
(和 EasyOLP程序的用户账号不同)
输入[3.2 创建用户帐号 ]所创建的用户名。
Password
可以接入甲骨文服务器的账号密码。
输入[3.2 创建用户帐号 ]所设定的密码。
Service Name
甲骨文服务器的接入服务名。
输入[3.1 创建用户帐号 ]中输入的Database Name。
Host IP
输入甲骨文服务器的IP地址。
12-29
Single Line Monitoring(SLM)
选项的一切栏目必须单击<APPLY>键才能适用，一部分栏目则需要重新执
行SLM才能适用。
12.6.1. Job Recovery
在监控过程中因为非正常结束等原因而重新执行SLM时，使用该功能即可使
SLM恢复到结束之前的状态。
在SLM恢复到先前状态的方法如下。

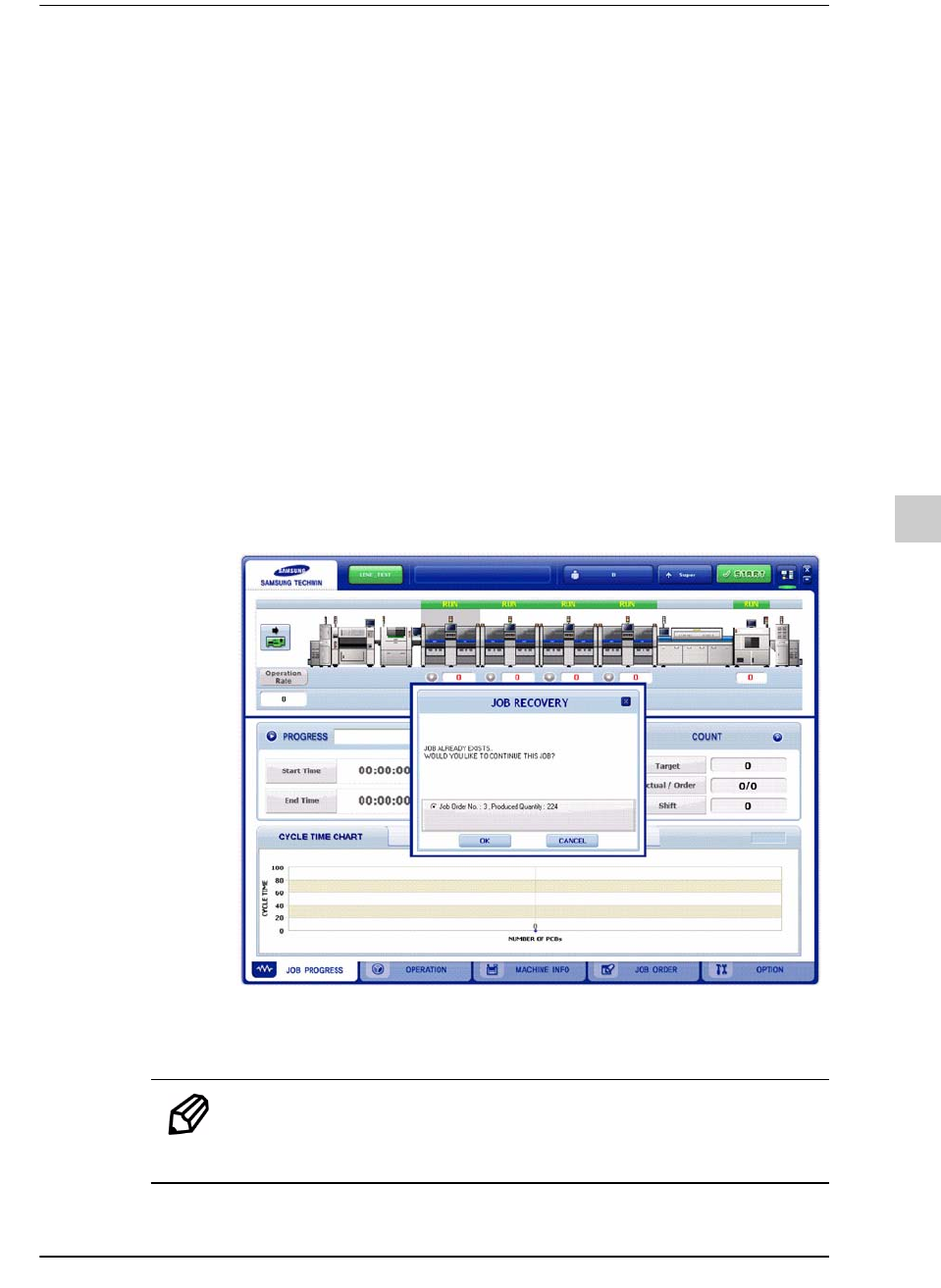

STEP1. 非正常结束后重新执行SLM时，将如下显示出先前的监控作业信息，
然后询问是否接续先前的作业继续监控或者结束先前的监控作业。
STEP2. 单击<OK>键，将接续先前的作业信息而进行监控。
STEP3. 单击<CANCEL>键就能取消工作。
备注 可以在OLPOptions.ini文件的[SLMRecovery]上设定SLM复
原。
DMS Port No
可以设定安装在甲骨文服务器上的DMS程序所使用的
接口。
需要输入DMS程序上设定的接口。
Select
‘tnsnames.ora’
该文件储存了接入甲骨文服务器时需要的信息。
在甲骨文的安装文件夹上选择tnsnames.ora文件的路
径。需要在该路径找到tnsnames.ora文件后选择。
12-30
lvswG}]
lvswG}]
12.7. Single Line Monitoring AOI
SLM接收了来自AOI的作业不良数据后在画面上显示出不良信息，因此可以监
控生产不良的情况。SLM登记了AOI后，通过检测器(AOI)与接口接收AOI上发
生的不良信息后将其显示在画面上。
下面是和AOI的连接状态。
AOI的状态分为连接状态与非连接状态。
单击Line里的“AOI machine”就会显示出AOI的详细画面。
下图是AOI设备的状态信息。
1) 显示 AOI设备状态。
绿色表示AOI DAS设备的运转状态。
灰色表示AOI DAS装置处于未连接状态。
2) 在AOI检测器上显示出发生不良的电路板数量。该不良数量显示为红色。
