EasyOLP_V6.1中文说明书.pdf - 第145页
8-37 Line Modeler Insert Item 在子菜单选择 Insert It em 。 设定装置名称。 设定的装置名属于固有值， 需要慎重取名。 使用者双击 ANC 装置形式中的一个， 即可查看下列 ANC configuration 。 下面是双击 ANC10 时的举例。 各栏目的说明如下 ： Delete Item 从目录中删除选定的 AN C 。 Tit le b ar ANC 名 Graphic 区 孔配置、 孔…
8-36
lvswG}]
lvswG}]
8.7. Device Setup
装置指的是设备上共同使用的喂料器、喂料器底座、摄像机及ANC等。
喂料器及喂料器底座等装置具有各种形式，需要登记所使用的一切形式的装置。
登记装置时，设定所使用的设备的型号才能在该设备的resource上添加资源。
在Device Setup对话框上选择需要添加的装置的种类后，单击鼠标右键就会出现子
菜单。
8.7.1. ANC设置
选择需要进行ANC设置的装置后，单击鼠标右键就会出现下列3种菜单
IP Address
输入指定给设备的IP地址。File Manager参考该 IP地址把优化文件传
输给设备(不能和其它设备重复使用同一IP地址。)
Component
File Location
元件库路径
System File
Location
设备配置文件路径。单击文字框旁边的 <...>键即可通过文件夹浏览窗
口指定路径。
Update
System Info.
单击该键，从 System File Location上指定的设备环境文件读入各种设
定信息后自动输入“设备设置”对话框里。需要修改Machine ID与
Machine Type时，需要在工作台区删除该设备后重新登记设备。
Insert Item
添加新ANC。
Copy & Add
新ANC的添加虽然与 “Insert Item”相同，但只是复制了选定 ANC的数
据并修改一部分后再添加。
8-37
Line Modeler

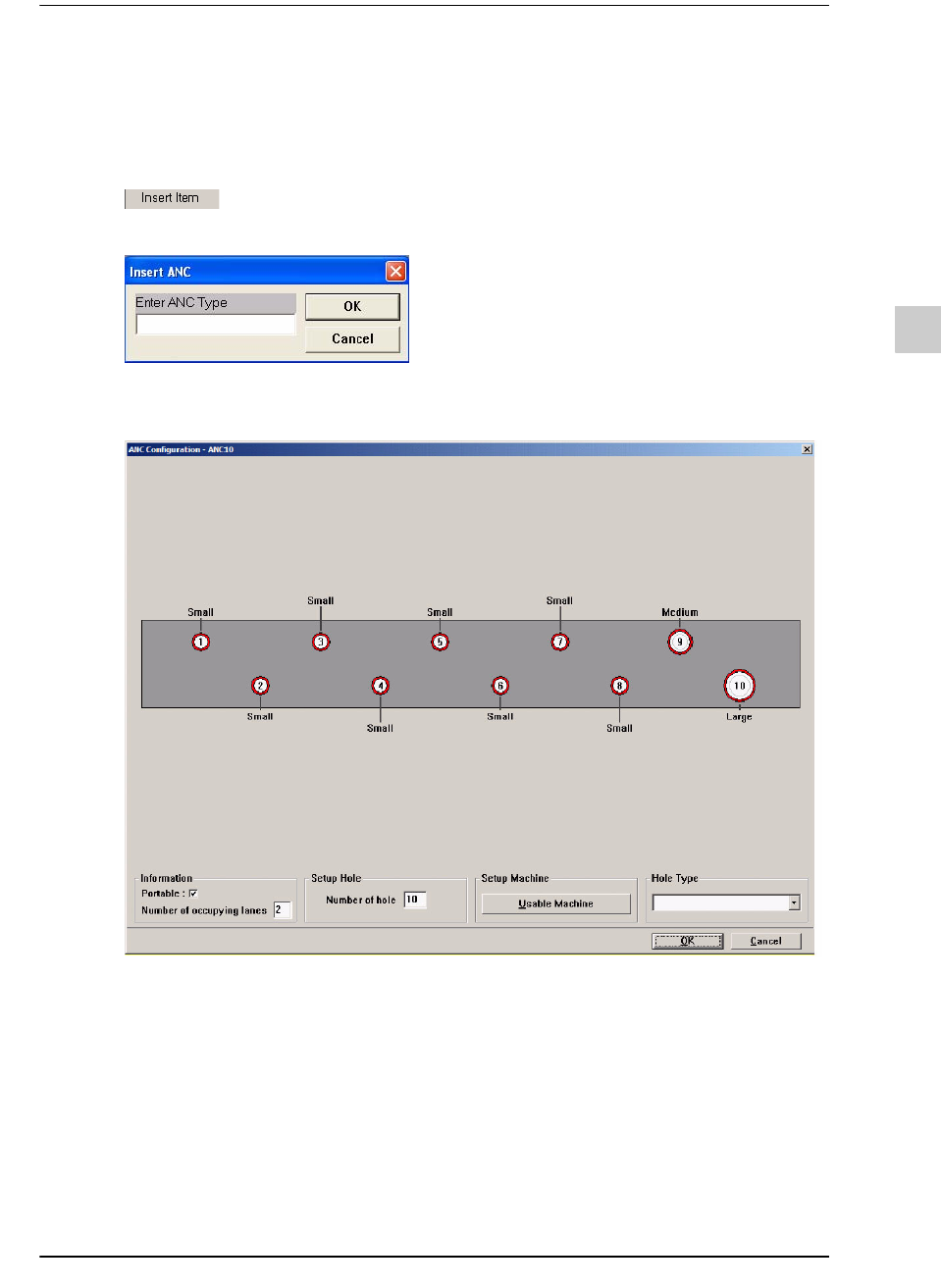

Insert Item
在子菜单选择Insert Item。
设定装置名称。设定的装置名属于固有值，需要慎重取名。
使用者双击ANC装置形式中的一个，即可查看下列ANC configuration。下面是双击
ANC10时的举例。
各栏目的说明如下：
Delete Item
从目录中删除选定的ANC。
Title bar
ANC名
Graphic区 孔配置、孔形式及形状信息。指定了孔形式的孔将标示出红色框及该孔
形式，没有指定的孔泽标示出灰色框。
Information
设定是否安装Potable - Potable ANCNumber of occupying lanes -
Portable ANC占据的Lane数量
Setup Hole
孔数量
8-38
lvswG}]
lvswG}]
8.7.2. 摄像机的设定
设定摄像机(Camera)的 FOV、尺寸及所使用的单位等。
Setup
Machine
设定使用该ANC的设备。单击<Usable Machine>键，将弹出Usable
Machine Models对话框。
Hole Type
孔形式目录。该目录将和选择相应孔后单击鼠标右键时出现的目录相
同。
