1-4 lvswG}] lvswG}] 1.2. 构成要素的添加及其功能如前所述， EasyOLP 是一种可以创建出贴装用 PCB 文件的应用软件。为了获得最佳生产效率及作业效率，需要和 EasyOLP 以外的添加软件 FileManager 及 SLM 联动 FileManager 可以管理 EasyOLP 所创建的 PCB 文件传输到设备， SLM 接收来自个别设备的 MMI 的运转现况信息并显示在屏幕上。从…

1-3

产品概要

的特征如下：

 以作业线为单位监控生产现况

 提供数据库选项

 储存数据库的详细生产信息

 Job Order的History管理

 查看贴片机设备的详细生产信息

 监控生产进度的现况

 不良信息的监控, 作业线运转率详细信息的监控

MLM 的特征如下：

 针对多条作业线的监控

 不良跟踪及除错履历的查询

1-4

lvswG}]

1.2. 构成要素的添加及其功能

如前所述，EasyOLP是一种可以创建出贴装用PCB文件的应用软件。为了获得最佳

生产效率及作业效率，需要和EasyOLP以外的添加软件FileManager及 SLM联动

FileManager可以管理EasyOLP所创建的PCB文件传输到设备，SLM接收来自个别

设备的MMI的运转现况信息并显示在屏幕上。从FileManager下载的PCB文件的设

定内容被MMI修改时，修改的文件将重新上载到FileManager，从而得以继续管理

PCB文件。

EasyOLP

 创建PCB文件

 作业线信息

 作业线均衡化及优化器

 输出项目报告

File Manager

 PCB文件传输

 PCB文件统合管理

 Download履历管理

SLM

 作业执行信息

 监控作业线/设备

 修改过的PCB文件Upload(SLM → FileManager)

1-5

产品概要

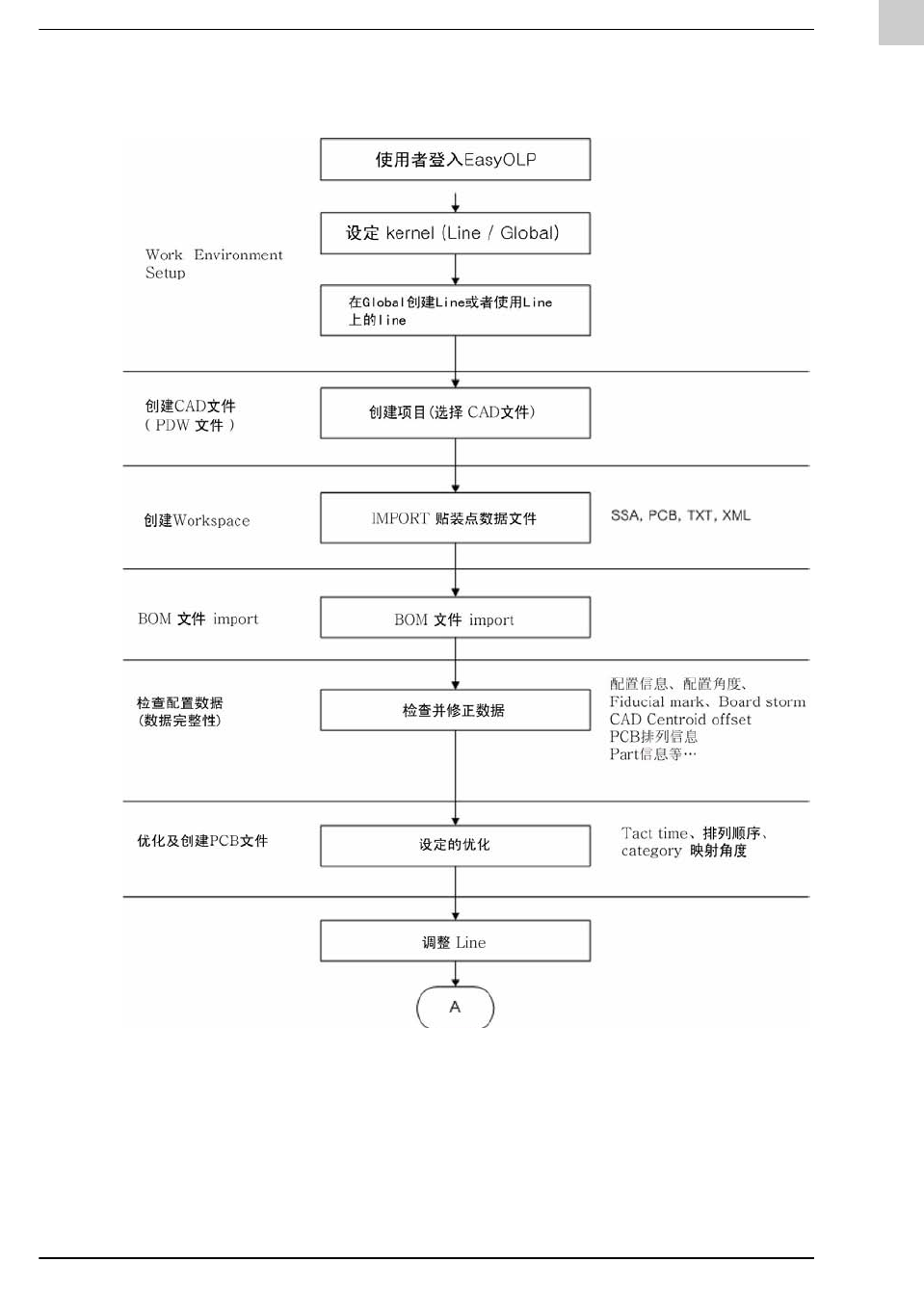

1.3. 作业流程图
