13.4. Line View
在Main View双击作业线名或者选择Line View菜单时，MLM将显示Line View。
Line View画面将显示选定作业线的相关生产信息。
1) 下列标签表示已选定的作业线。单击下列部位即可修改目标作业线。
2) 每单击一次下列标签，就会按照下列顺序变换，其数值的意义如下。
3) 下图标示相应作业线的作业线均衡化效率。
作业线内设备运转率的平均值。
作业线中PCB的生产时间。
作业线内设备的元件废弃率。
作业线的每小时生产速度。
13-9
Multi Line Monitoring(MLM)

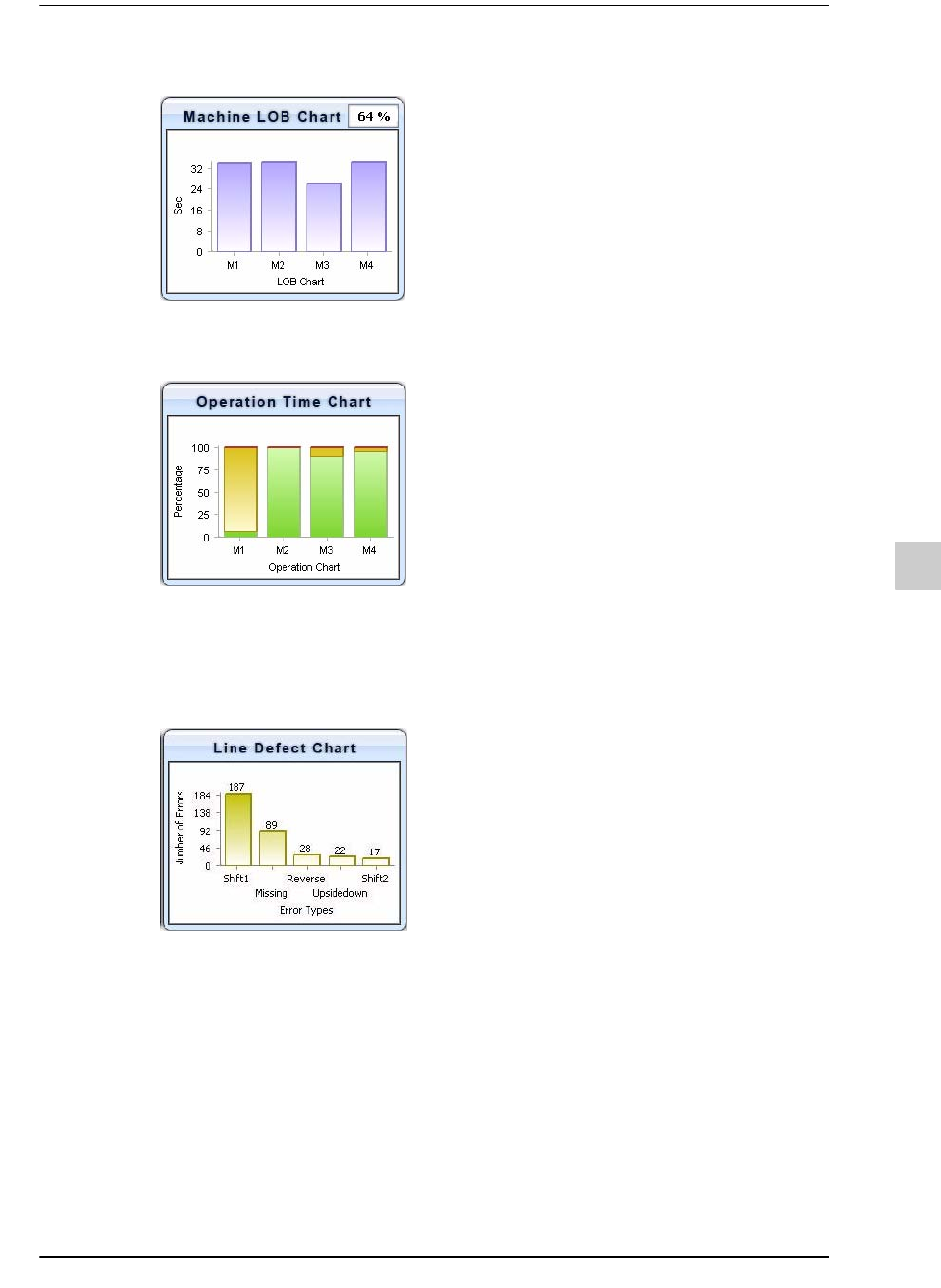

Figure13.1
设备作业线均衡化图表
4) 下图是相应作业线的运转率。
Figure13.2
设备运转率图表
5) 下图是SLM与 AOI设备进行通信时的图表。显示当前作业线上所发生不良的相
关信息。
如果没有连接AOI，则不会出现下图。
Figure13.3
作业线不良信息图表
13-10
lvswG}]
lvswG}]
6) 下图表示PCB生产数量。
下图表示相应的作业的开始时间与预估结束时间。
7) 下图的曲线表示了该作业的循环时间与元件废弃率。
(参阅SLM
的画面 )
Cycle Time Chart：显示了目前作业中的电路板的生产趋向。
Dump Ratio(PPM) Chart：可以显示出作业线的整体元件废弃率趋向
针对每个既定周期(Achievement Board Chart Interval)，汇集了作业线的一切设
备的废弃率后显示。它可以在SLM Option画面进行设定。
到开始/结束时间为之的相对时间。
开始/预估结束时间。
