EasyOLP_V6.1中文说明书.pdf - 第262页
9-104 lvswG}] lvswG}] 9.6.9.2. Optimizer 区 设定优化运行方法。 By Point 针对各阶段逐一进行陈列 PC B 作业。 吸嘴更换频繁时更适合使用。 Remove prearranged feeders.(unfrozen feeders only) 先把预先配置的 Fee der 中没有 Frozen 的 F eeder 清除后， 再进 行 Optimizer 。 Search …
9-104
lvswG}]
lvswG}]
9.6.9.2. Optimizer 区
设定优化运行方法。
By Point
针对各阶段逐一进行陈列PCB作业。吸嘴更换频繁时更适合使用。
Remove
prearranged
feeders.(unfrozen
feeders only)
先把预先配置的Feeder中没有Frozen的Feeder清除后，再进
行Optimizer。
Search Depth
设定检索Feeder时的选项。
Quick
快速检索
Deep
详细检索。如果某一种元件具有很多贴装点 (200个
以上)，将花费很多时间。
Feeder Arrangement
Priority
设定Feeder配置的优先顺位。
Auto
EasyOLP不区分正面／背面插槽，根据优化结果而
自动配置喂料器。
Front
把喂料器配置到正面喂料器底座的插槽，直到插满为
止，然后再配置到背面喂料器底座的插槽。
Rear
把喂料器配置到背面喂料器底座的插槽，直到插满为
止，然后再配置到正面喂料器底座的插槽。
设定需要优先贴装的
元件。
设定需要优先贴装的元件。
Last Placing Group
设定稍候贴装的元件。
Tape-Tray-Tape-Tray 可以在Tray Feeder的元件贴装作业之间进行Tape Feeder元件
贴装作业。由于可以在贴装 Tray Feeder的时候贴装Tape
Feeder元件，因此可以有效地缩短作业时间。
ReArrange Pallet
Sequence
优化托扳顺序。但仅对已配置的元件进行优化。
9-105
EasyOLP
9.6.9.3. Job Program Creation
针对PCB文件的创建作业而设定“文件创建”选项。
9.6.9.4. Line Balance
设定是否把元件指定给设备。

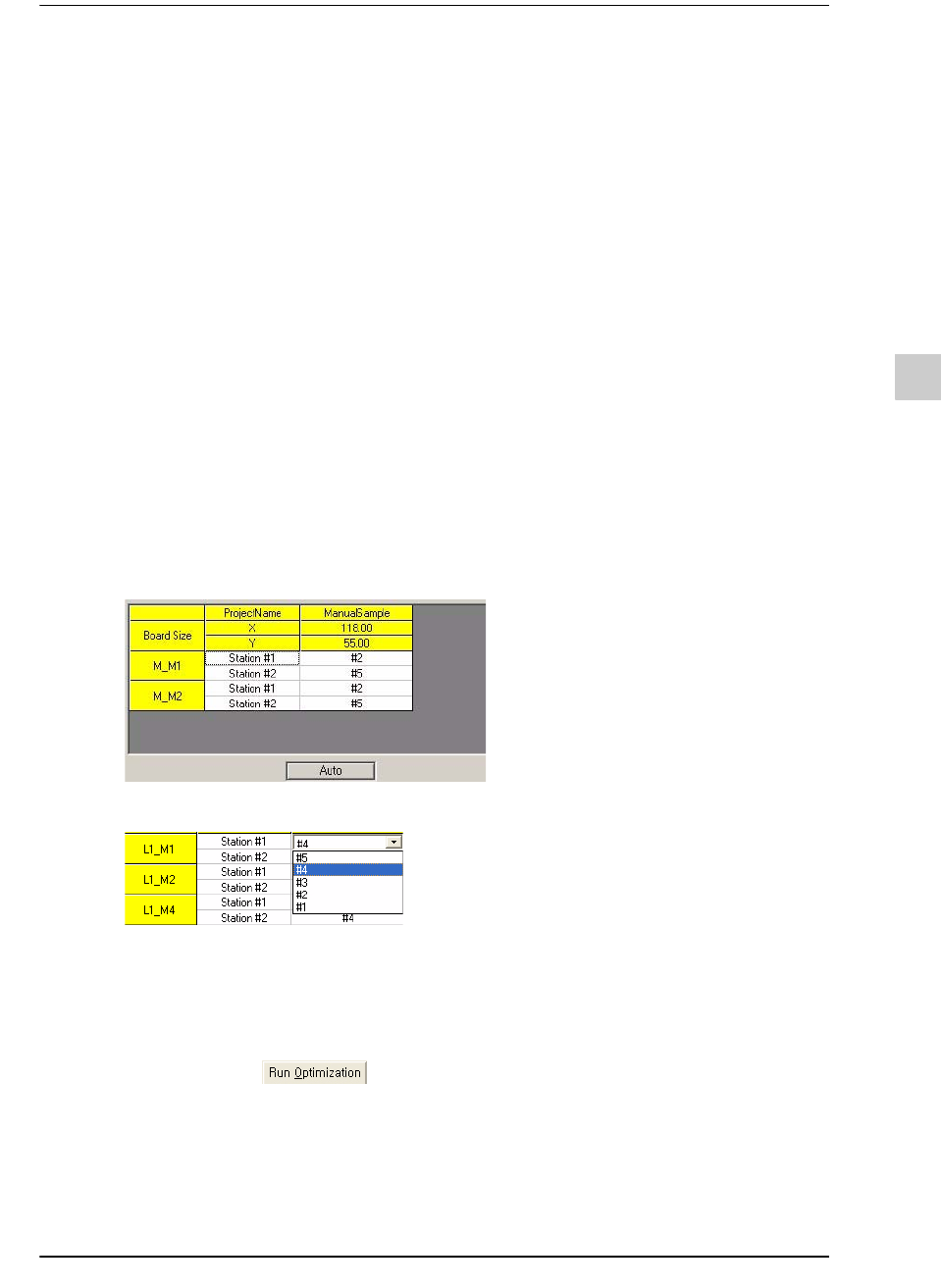

9.6.9.5. Movable Board Stops 区
设定Board Stop。该选项仅限于SM310，利用鼠标单击设定值就能修改。
9.6.10. Run Optimizaiton
单击画面下端的 键，就能自动进行优化。
Set user dump 1 for
Stick and Tray parts
Stick元件的Dump位置设定为User Dump1，Tray元件的 Dump
位置设定为重新返回拾取位置(如果不选择，则全部使用
System Dump1)。
Generate XML along
with binary PCB
formats
选择复选框时，不仅创建先前格式的 PCB文件，还创建XML文
件。
Assign Parts to
machines
considering
machine's current
nozzle set
使用者没有为设备配置吸嘴时，使用该吸嘴的元件不得指定给
设备(使用该吸嘴的元件只能指定给包含吸嘴的设备)
其功能等同于Feeder Limit选项卡的 “Apply Nozzle Constraint”
复选框选项。
<Auto>
EasyOLP可以自动设定符合PCB尺寸的最佳 Board Stop
