9-62 lvswG}] lvswG}] 在 CAD 菜单上选择 “Gerber” 子菜单后再选择 “Add Component on Gerber Layer” 。 单击需要添加的元件的 Pad 。 双击第二个 Pad 。出 现 “Add Component” 对话窗口后选择该元件的 参考标记的相关 编码后添加元件。
9-61
EasyOLP
Shape Centroid Offset对话框中各键的意义如下。
9.5.18. 利用Teach功能指定Shape Centroid Offset
可以一起修改所有装贴点的Theta角度。
可以把-360 ~ +360的角度一起修改成-180 ~ +180角度。
例如，对于 270度的角度进行Theta Adjust时将转换成-90度。
9.5.19. Gerber
在Gerber Layer上选择了Pad信息后，可以添加连接到Pad的元件。
Load shpae
data from
part library

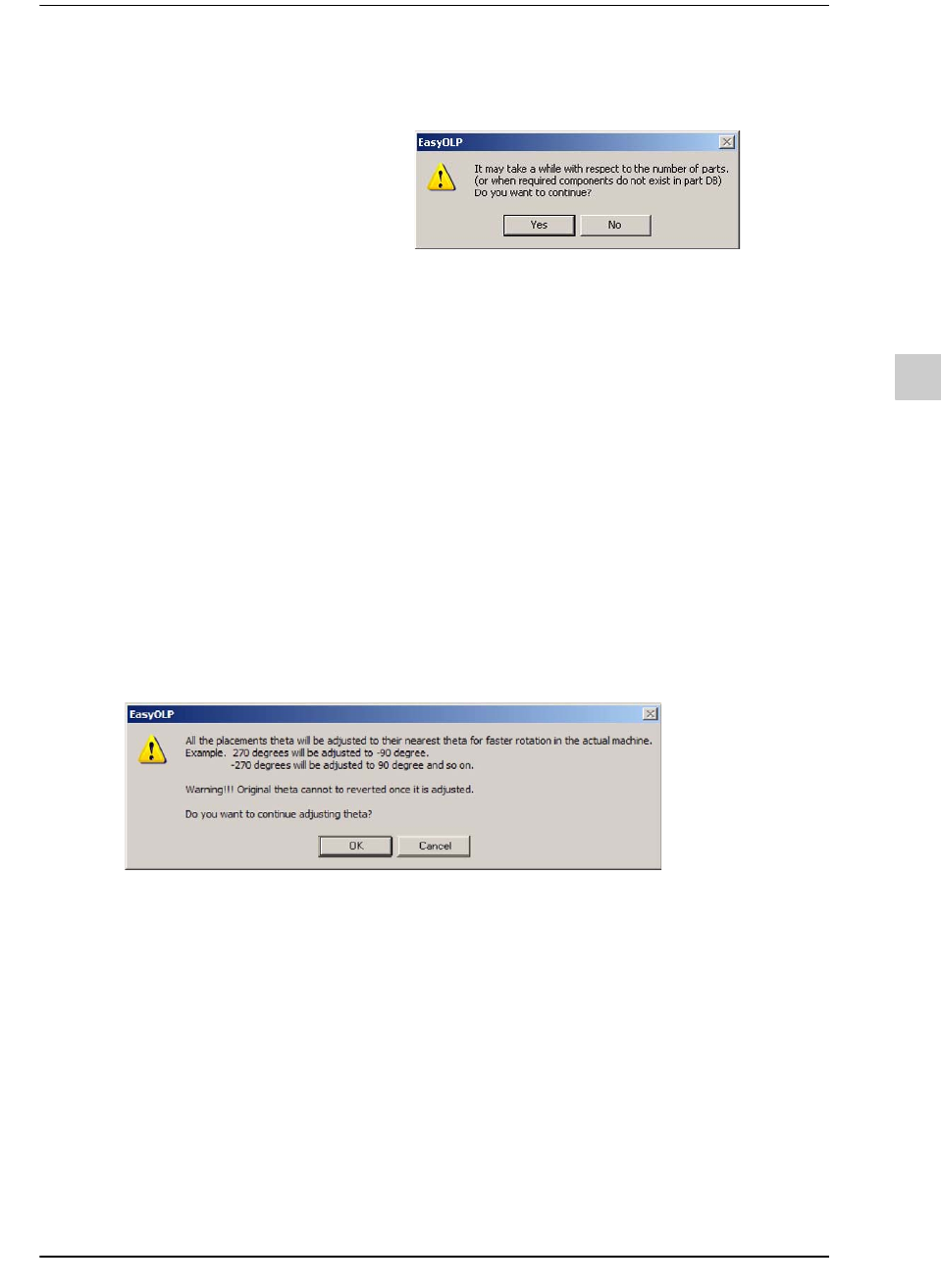

如果
Shape from Party Library
群组没有显示元件外
形，则圈选本选项。弹出下列对话框时单击
<Yes>
键。
>
把上端表格中选定元件的CAD文件偏移值反映到元件数据库。
>>
把CAD文件的一切元件的偏移值反映到元件数据库。
<
把上端端表格中选定元件的元件数据库偏移值反映到CAD文件。
<<
把元件数据库内一切元件的偏移值反映到CAD文件。
Teach
在屏幕上单击Shape Centroid并予以指定。详细内容请参阅[9.5.18. 利
用Te ac h功能指定Shape Centroid Offset,第 9-61页]
9-62
lvswG}]
lvswG}]

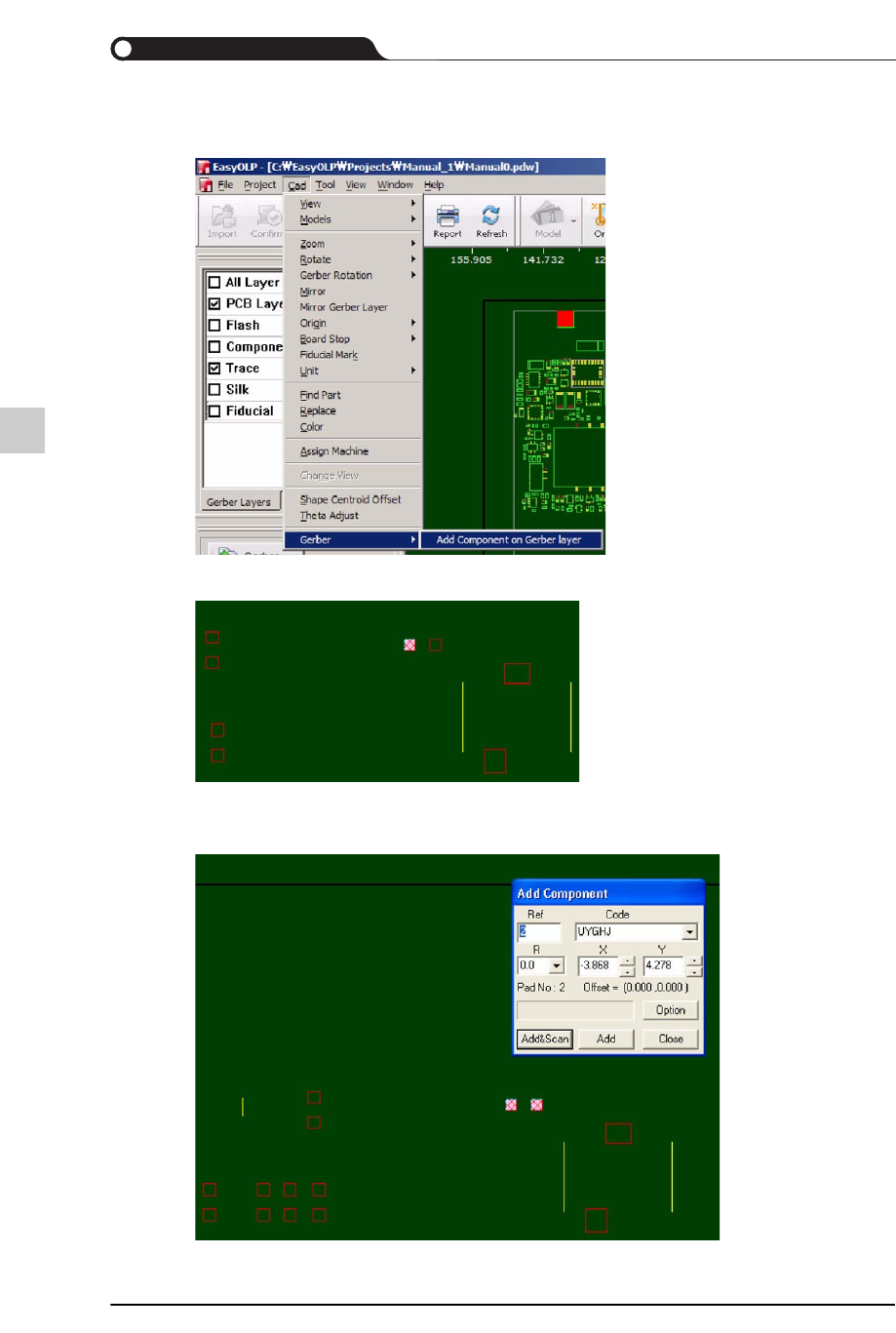

在CAD菜单上选择“Gerber”子菜单后再选择“Add Component on Gerber Layer” 。
单击需要添加的元件的Pad。
双击第二个Pad。出 现 “Add Component”对话窗口后选择该元件的参考标记的相关
编码后添加元件。
9-63
EasyOLP
该元件被添加到Gerber Layer时，将如下图显示。
9.6. Tool
Tool 菜单由CAD文件转换、PCB相关设定以及优化之类的各种菜单。
Tool 菜单包括下列子菜单。
Panel Size
Array
Add Model From PDW
Remove Model
Height Sense Set
DB Fiducial Mark List
Optimization
Dispenser File Out
Properties
9.6.1. Panel Size
设定面板(包含阵列的PCB)的尺寸。该值与List View的Board Info的 SizeX、SizeY
相同。仅在 Board View状态被激活，在List View则处于非激活状态。
