9.10.4.2. 装贴点的验证
STEP1. “Move To”下拉组合框选择了某一零件后单击 键时，可以执行Position
Verification
Figure9.28 ‘Position Verify’ Dialog
9-155
EasyOLP

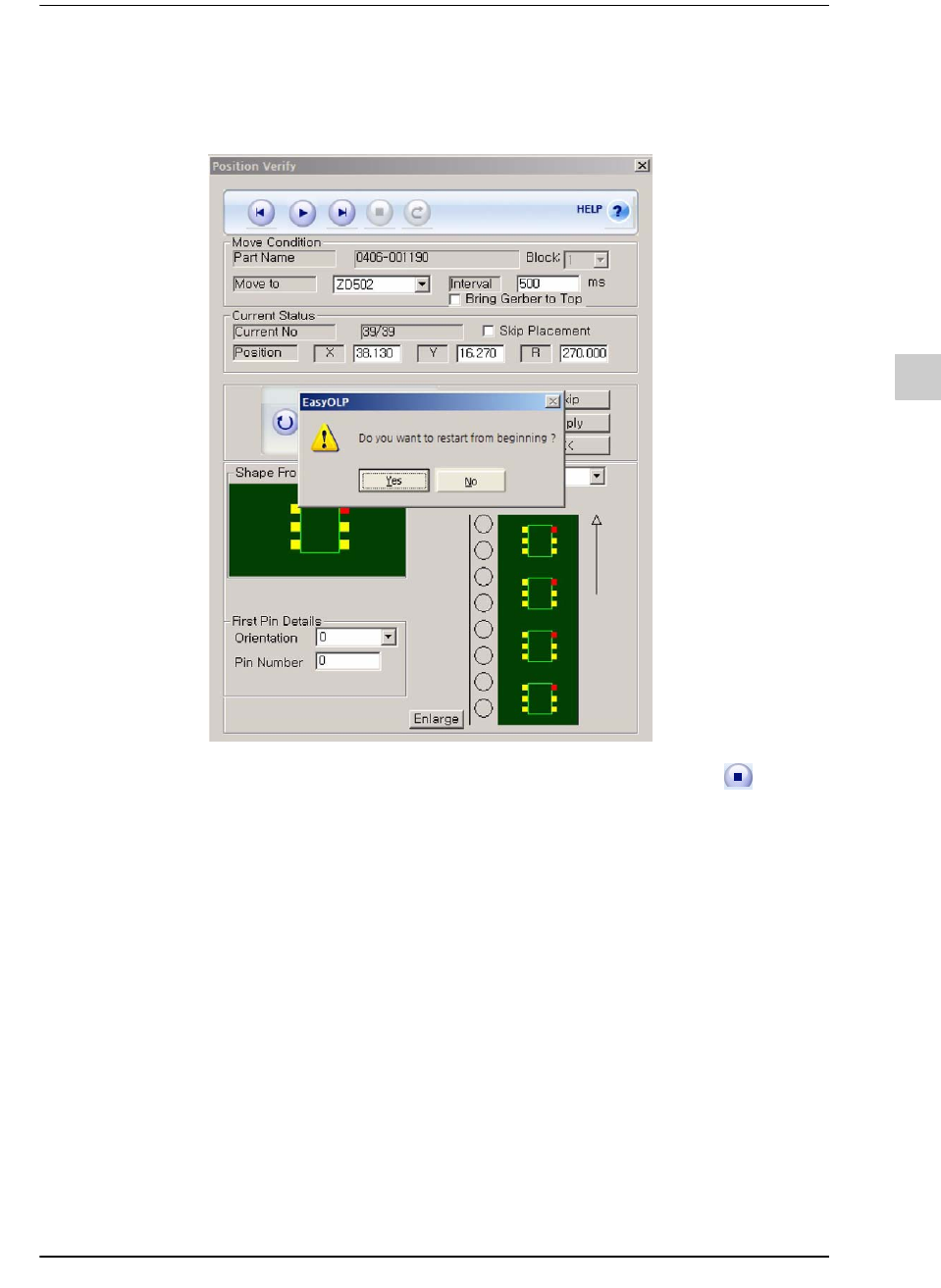

STEP2. 按照Intervel Time增加时间，并且进入下一个贴装点的验证阶段。贴装点
验证窗口的进度完成了最终阶段后，将出现下列窗口并询问是否从头开
始。
STEP3. 如果在各贴装点的验证过程中出现需要确定的参考点，单击“”后临时
中止贴装点的验证作业。
如果单击了“Skip”键，将如下图出现“Position verify skip options”对话窗
口。此时，用户可以跳过一些元件。目前仅支持Chip R类与Chip C类。
9-156
lvswG}]
lvswG}]
Figure9.29 ‘Skip’in Position Verification
Figure9.30 Position verify skip options
9.10.4.3. 元件外形信息的检查及修正
在Position Verify画面单击 <<键即可检查元件的外形信息与供应角度。
Shape From UPD是登记在元件数据库的元件外观信息，它的下面是元件的供应角
度，可以看出按照箭头方向供应元件。
元件的登记角度与供应角度、第一个Pin编号不一致时，可以进行修改。
