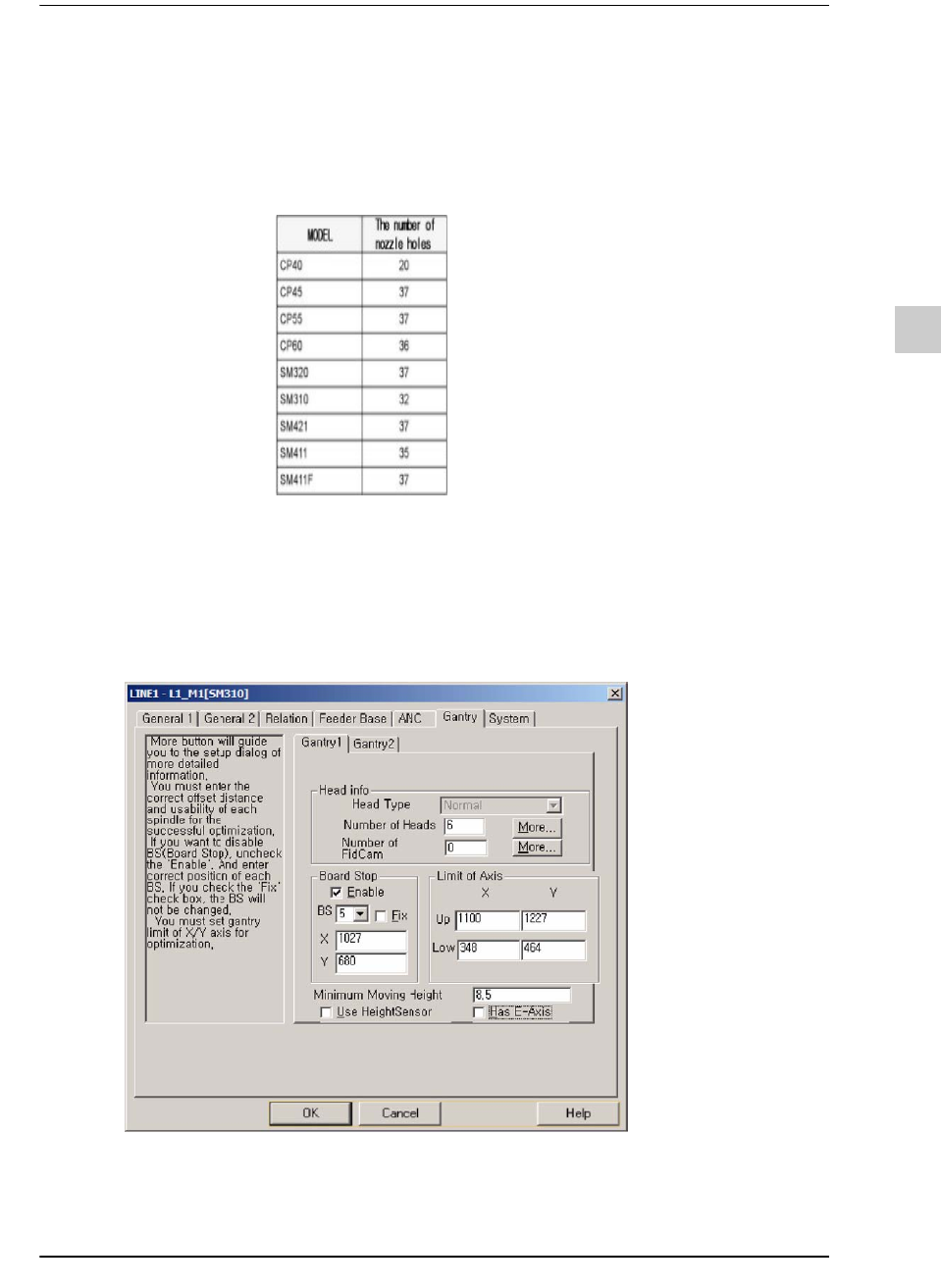

8-13 Line Modeler 各栏的说明如下。 8.4.6. Machine Details – Gantry 在 “ 设备设置 ” 对话框单击 Gantry 选项卡， 将出现下列栏目。 Gantry 使用该 AN C 的拱架的名称。 ANC T ype ANC 的种类。 从 Resource Info 窗口登记的 ANC 中选择一个。 Number of Holes ANC 的吸嘴孔数量。 各设备的吸嘴孔数量如下。 <Mo…
8-12
lvswG}]
lvswG}]
8.4.5. Machine Details – ANC
在“设备设置”对话框单击ANC选项卡，将出现下列栏目。
Direction
给喂料器底座的插槽编号时的方向。
如下图所示，为插槽编号时的方向根据设备种类而不同。
Reference
Position
在喂料器底座指定贴片头拾取元件的位置时的基准点(以8mm带式喂
料器为准)
8-14
lvswG}]
lvswG}]
各栏的说明如下。
Head Type
选择拱架的贴片头种类。
High Speed: 由12个高速贴片头组成的拱架
Flexible: 由3个精密贴片头组成的拱架
Normal: CP/SM系列设备
Number of
Heads
该拱架的贴片头的主轴数。
Use Height
Sensor
如果贴片头上配备了可以量测PCB高度的传感器，请圈选该复选框。
Has E-Axis
如果是SM431设备，请圈选该复选框。
Number of
Fid Camera
可以设定安装在贴片头上的Fiducial camera数量。单击<More>键后输
入Fiducial camera的位置。
Enable
板子定位挡片的使用与否。
BS
在BS列表框显示出编号，该编号等于General2选项卡上输入的板子定
位挡片数量(仅在SM310时激活)。
Fix
可以指定是否不顾PCB尺寸大小而使板子定位挡片维持固定
(仅在 SM310时激活)。
同时适用于正面与背面的板子定位挡片。
X/Y
板子定位挡片的坐标。SM310的同一拱架上的板子定位挡片的 Y坐标
需要随时维持一致。
Up/Low
贴片头可以移动的最大/最小坐标值。(以1号贴片头主轴为准 )
Minimum
Moving
Height
在PCB上贴装元件时PCB与贴片头的尾端 (安装了吸嘴时则为吸嘴的
尾端)之间的最小间隔。
