下面是FB_52的举例。
8.7.4. 喂料器设置
可以设定喂料器的尺寸、形式及数量等。喂料器的种类包含Tape Feeder、Stick
Feeder及Tray Feeder。
<Usable
machines>
设定使用该喂料器底座的设备。
Feeder Base
Type

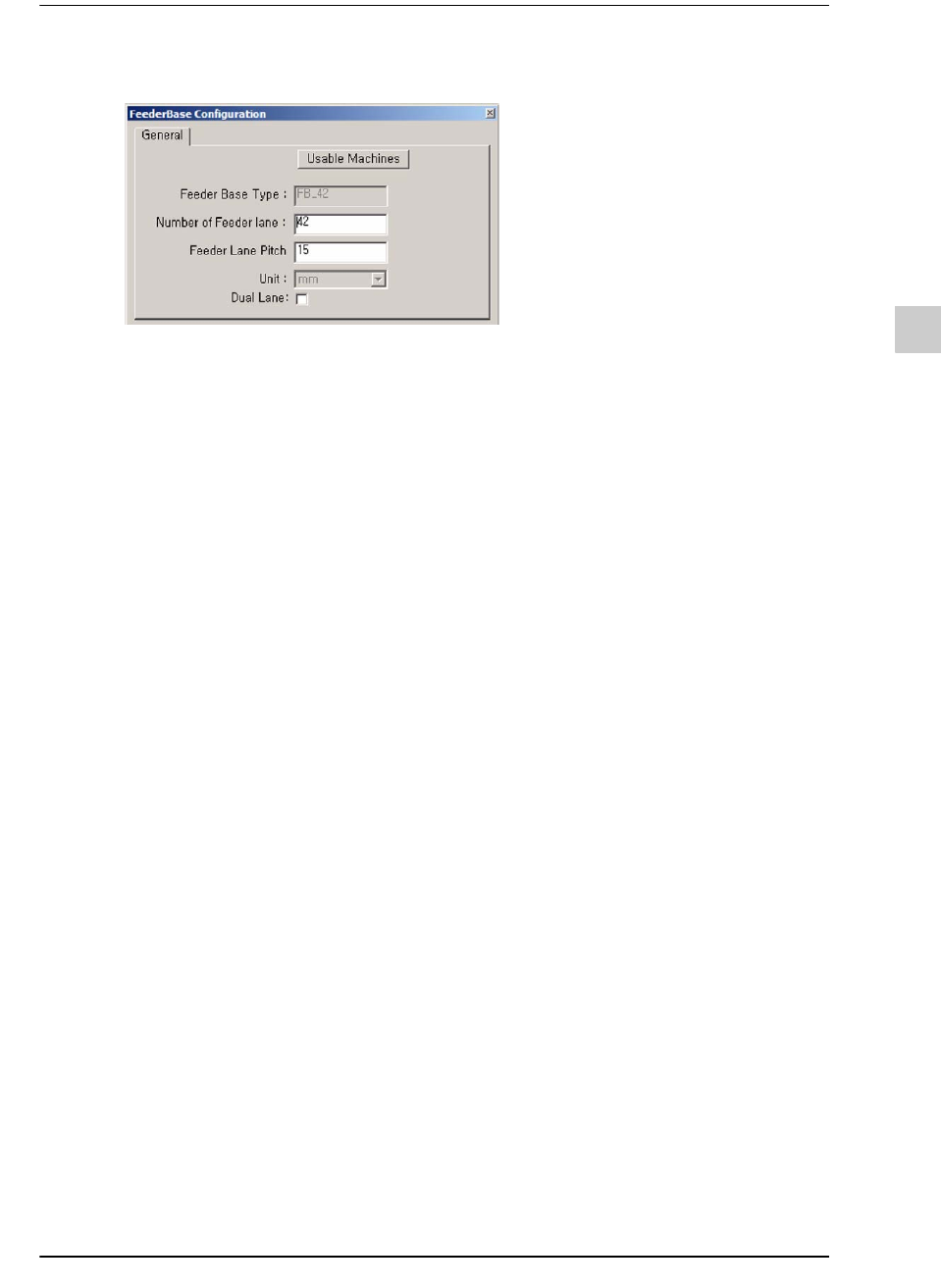

显示喂料器底座(FeederBase)形式。 将直接使用先前阶段输入的值，
不能修改该值。
Number of
Feeder lane
喂料器底座(FeederBase)的 Lane数量。
Feeder lane
Pitch
Lane之间的间隔。
Unit 表示单位。基本单位是㎜，不能更改。
Dual Lane
Check box
在喂料器底座安装了双轨(dual lane)喂料器时，圈选该复选框。
8-42
lvswG}]
lvswG}]

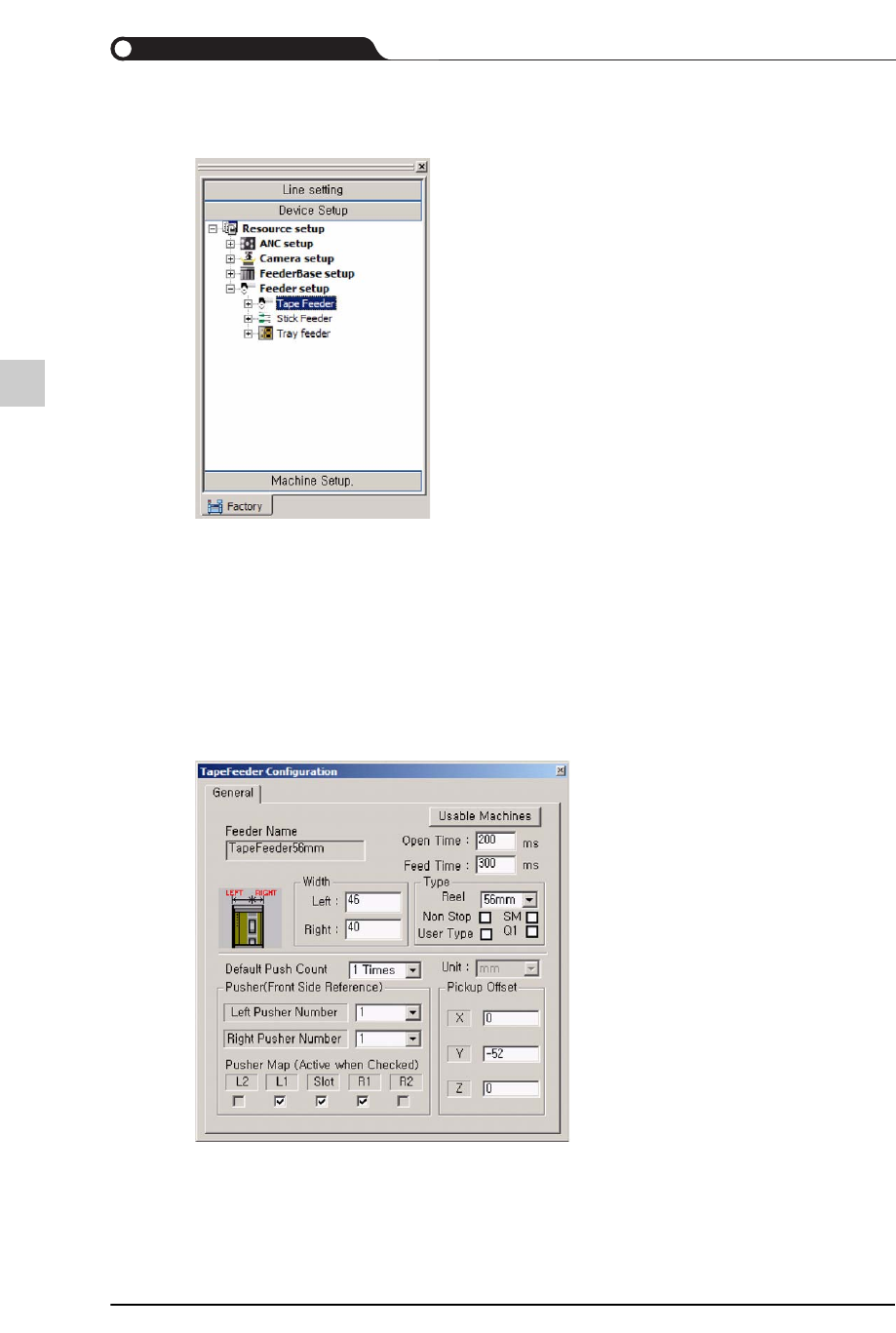

在Feeder Setup选择装置后单击鼠标右键，将出现下列3种菜单。
8.7.4.1. Tape Feeder
设定带式喂料器的相关选项。
Insert Item
添加新的喂料器。
Copy & Add
新喂料器的添加虽然与“Insert Item”相同，但只是复制了选定喂料器的
数据并修改一部分后再添加。
Delete Item
从目录中删除选定的喂料器。
<Usable
machines>
设定使用该带式喂料器的设备。
8-43
Line Modeler
8.7.4.2. Stick Feeder
设定管式喂料器的相关选项。
Feeder Name
显示带式喂料器的名称。
将直接使用先前阶段输入的值，不能修改该值。
Open Time /
Feed Time
可以设定打开带式喂料器的时间(Open Time)与带式喂料器供应元件的
供应时间(Feed Time)。
Width Left, Right
设定元件吸附位置到喂料器(Feeder)的左右长度。
Type
带式喂料器的形式。
Reel
设定卷带种类。
Non Stop
如果是Non Stop喂料器则进行设定。
SM
如果是SM喂料器则进行设定。
SQ1
使用SQ喂料器时圈选该复选框。
Default Push
Count
供应1个元件时需要推动缸体的次数。
Unit
表示单位。基本单位是㎜，不能更改。
Pusher
(Front Side
Reference)
大型喂料器中使用一个以上的“Pusher”供应元件
Left Pusher
Number
设定左侧的Pusher编号。
Right Pusher
Number
设定右侧的Pusher编号。
Pickup Offset
吸嘴吸附元件时的吸附位置随着喂料器种类而不同，为了补偿上述吸附
位置的差异。利用 Offset值按照 X、Y、Z 坐标的差异值进行设定。
<Usable
machines>
设定使用该管式喂料器的备。

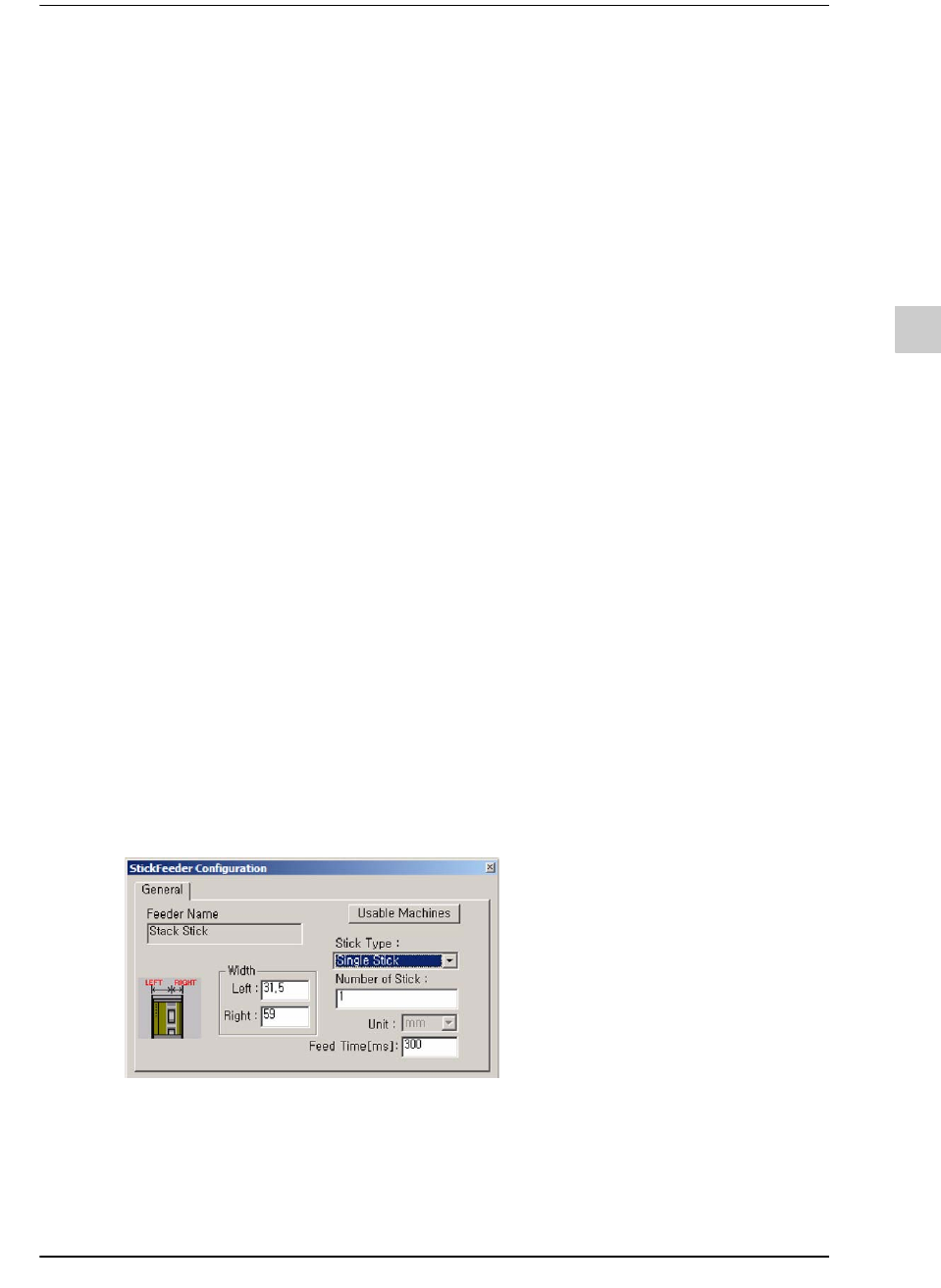

Feeder Name
显示管式喂料器的名称。
将直接使用先前阶段输入的值，不能修改该值。
