15-5 CAD 文件的准备 (CAD File Prepa ration) STEP4. 文件包含阵列信息时，将弹出下列对话框。是 (Y e s) : 只读入第一个阵列的贴装点，根据阵列信息组成阵列 PCB 。否 (N) : 读入整体阵列的贴装点，然后组成单一 PCB 。成功地读入文件后，将在 List V iew 区显示 SSA 文件的内容。 STEP5. 由于旧型设备的 SSA 文件不包含基板尺寸信息，因此需要输…

15-4

lvswG}]

或者在EasyOLP打开贴装点文件后在“电路板设置”输入相应的信息。

在Easy OLP打开SSA文件的顺序如下。

STEP1. 在Guidance View单击 <Import CAD>键。(或者依序选择File > Import CAD

菜单)。

STEP2. 选择SSA选项后单击<OK>键。

STEP3. 在“打开”对话框选择文件后，单击<打开 (O)>键。

15-5

CAD文件的准备 (CAD File Preparation)

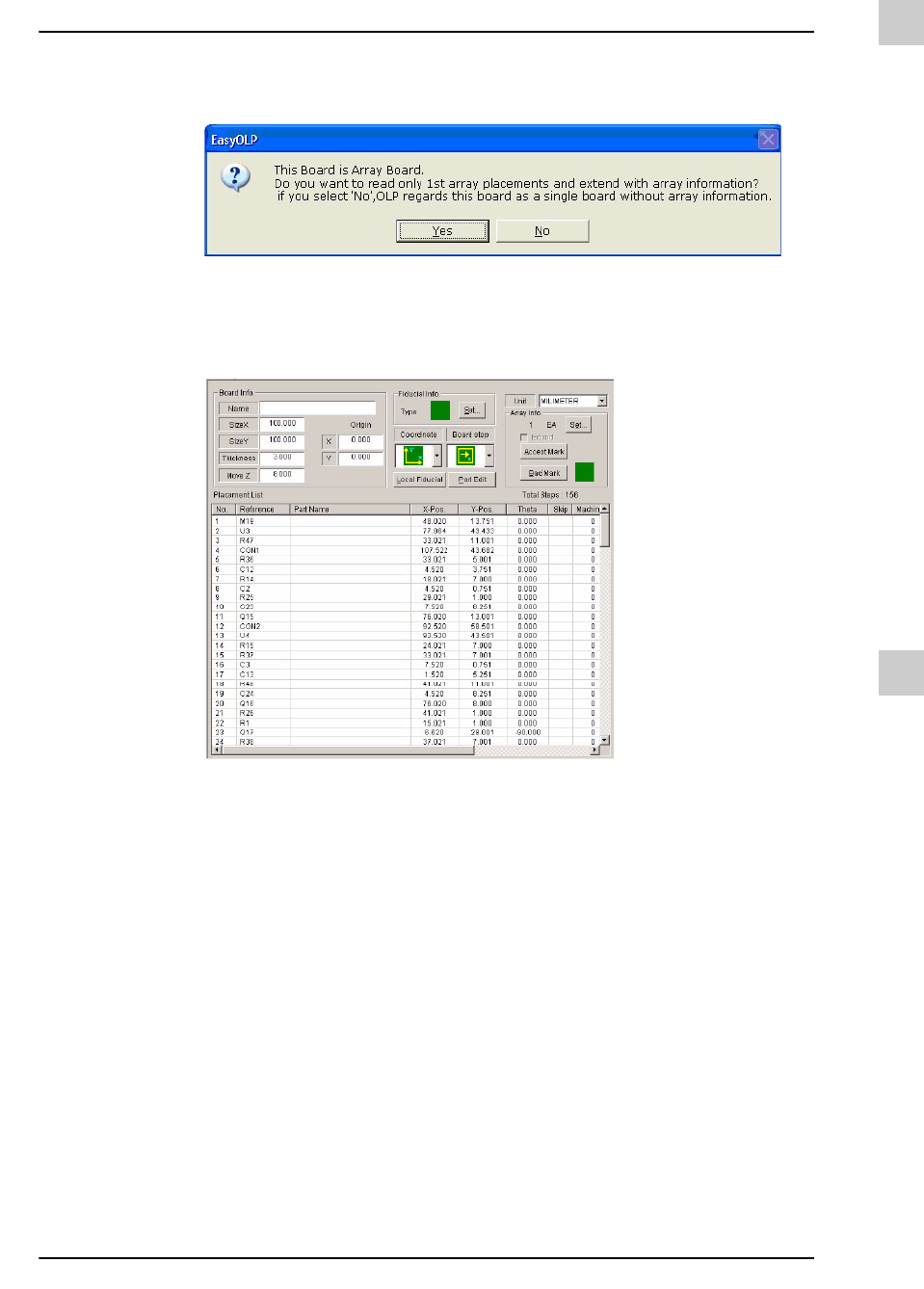

STEP4. 文件包含阵列信息时，将弹出下列对话框。

是(Yes): 只读入第一个阵列的贴装点，根据阵列信息组成阵列PCB。

否(N): 读入整体阵列的贴装点，然后组成单一PCB。

成功地读入文件后，将在List View区显示SSA文件的内容。

STEP5. 由于旧型设备的SSA文件不包含基板尺寸信息，因此需要输入SizeX、

SizeY信息。其余栏目需要进行修改时，直接修改即可。

各栏的详细说明请参阅[9.3.1. Import CAD,第 9-4页 ]。

15.2.2. 打开PCB文件

PCB文件是二进制格式的文件，因此无法在文字编辑器里查看内容或进行修改。

15-6

lvswG}]

在EasyOLP打开 PCB文件的顺序如下。

STEP1. 在Guidance View单击 <Import CAD>键。(或者依序选择File > Import CAD

菜单)

STEP2. 选择PCB选项后即可设定该设备。针对需要Import的设备进行设定作业后

单击<OK>键。

STEP3. 在“打开”对话框选择文件后，单击<Open>键。
