4. 生产准备 SYS-NXT3c-007S0 104 NXT III/NXT IIIc 系统手册 安装料盘箱 1. 将已安装料盘的料盘箱安装到料盘 装置 -LT 中。 a. 请确认 MAGAZINE CLAMP 按钮 灯已经熄灯。 备注 ) 这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧 动作。 另外， 如果在料盘装置 -LT 没有接通电源的状态下进行料盘箱的安装， 需要目视确认料 盘箱侧夹…
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 103
2. 打开料盘装置 -LT 的正面门。请打开要更换料盘装置的一侧的门。

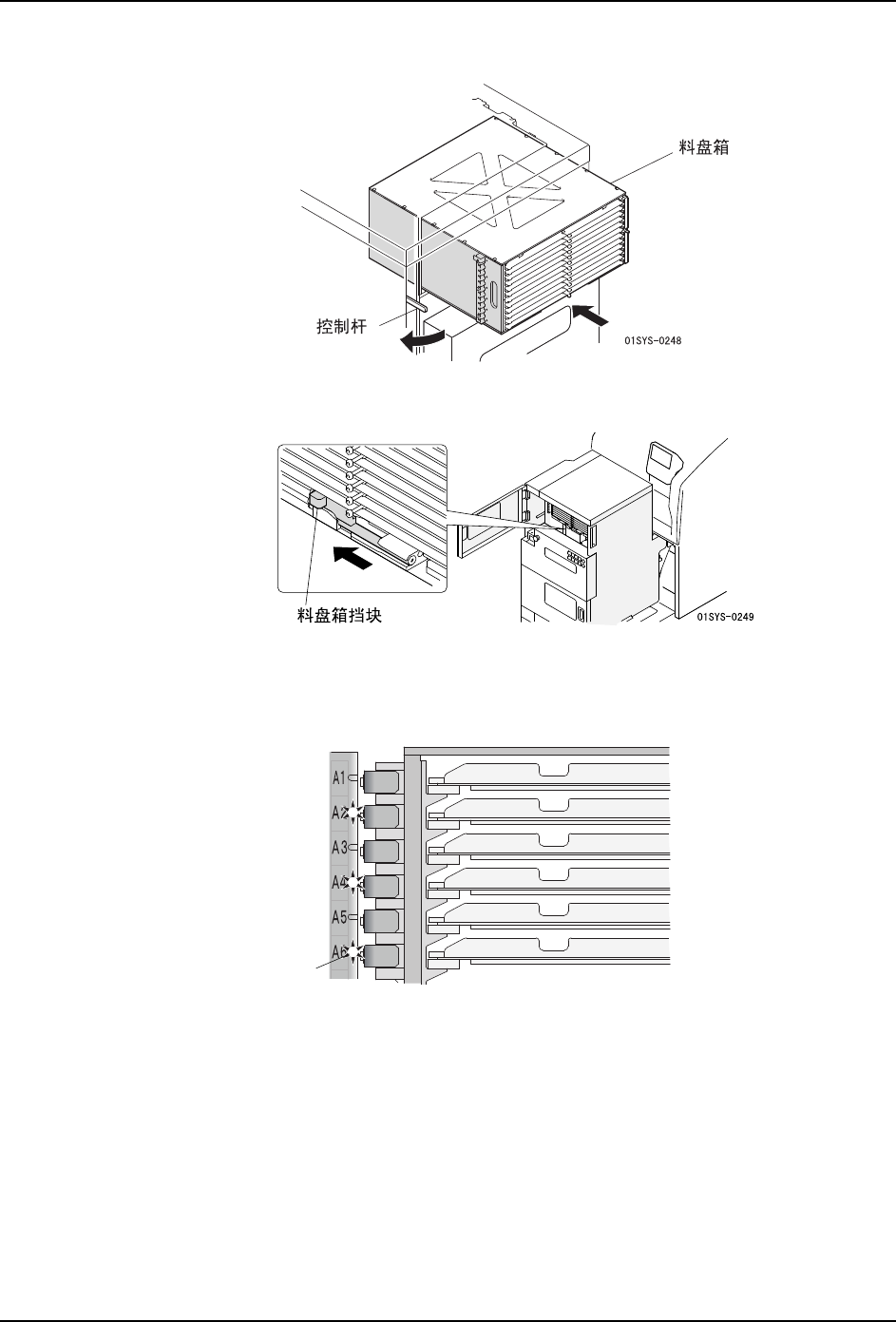

3. 从料盘装置 -LT 中取出料盘箱，
a. 请滑动料盘箱挡块。
b. 拉出载有料盘箱的板。请慢慢地拉出，直到锁定为止。
c. 将料盘箱挪到跟前，从料盘装置 -LT 中取出。
01SYS-0733S
ℷ䴶䮼
ℷ䴶䮼
4. 生产准备 SYS-NXT3c-007S0
104 NXT III/NXT IIIc 系统手册
安装料盘箱
1. 将已安装料盘的料盘箱安装到料盘装置 -LT 中。
a. 请确认 MAGAZINE CLAMP 按钮灯已经熄灯。
备注 ) 这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧
动作。
另外，如果在料盘装置 -LT 没有接通电源的状态下进行料盘箱的安装，需要目视确认料
盘箱侧夹块的位置。
b. 将料盘箱放置在板上，然后挪到后方。通过定位销在所定的位置上安装料盘箱。
