5.6.5 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘装置 -LTC 的补料。但是，即使取消机器的向
导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行补料。请在以下的情况下利用本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的补料。

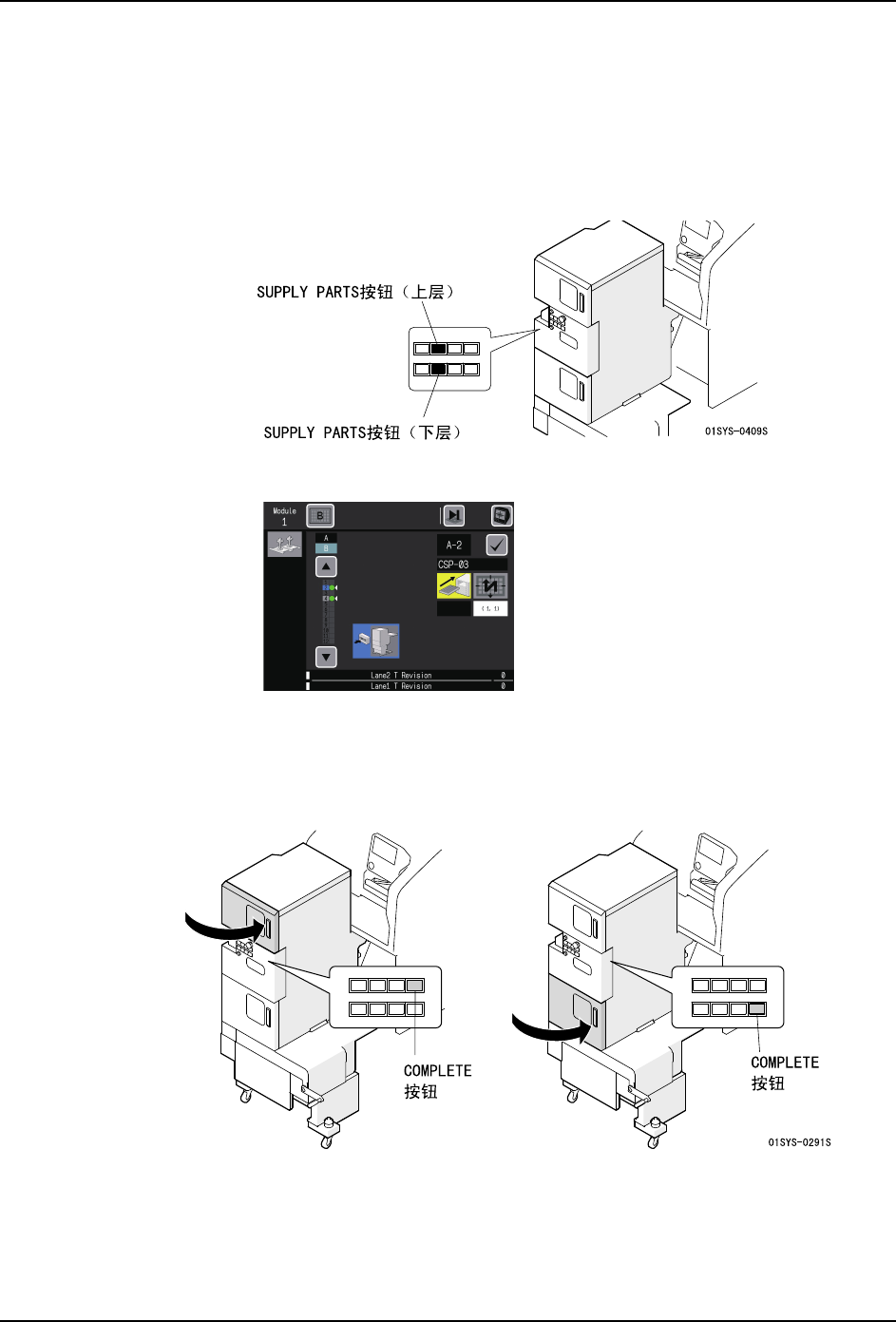

1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示安装画面。料盘装置 -LTC 进行退避动作，处于能够进行供应的状态 .
3. 打开正面门安装料盘元件。安装方法请参照 "5.6.1 向导画面和补料步骤 （Verify ON
时）" 或者 "5.6.2 向导画面和补料步骤 （Verify OFF 时）"。
4. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
01SYS-0792
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 223
5.7 向料盘装置 -M 补料
向料盘装置 -LTW 补料的方法大致分为 2 种。
·向料尽的料盘箱补料 （Verify ON）
·向料尽的料盘箱补料 （Verify OFF）
无论什么情况，请根据补料向导画面补料。
5.7.1 向导画面和补料步骤 （Verify ON 时）
请确认元件补料向导画面。
01SYS-0751S
֒ѐੇሲ㻻㖤ؗᚥ
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%Ѱ㺞⽰ᯏⴎ0ᆿ㻻փ㖤Ⱦδ$φᐜȽ%φε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤

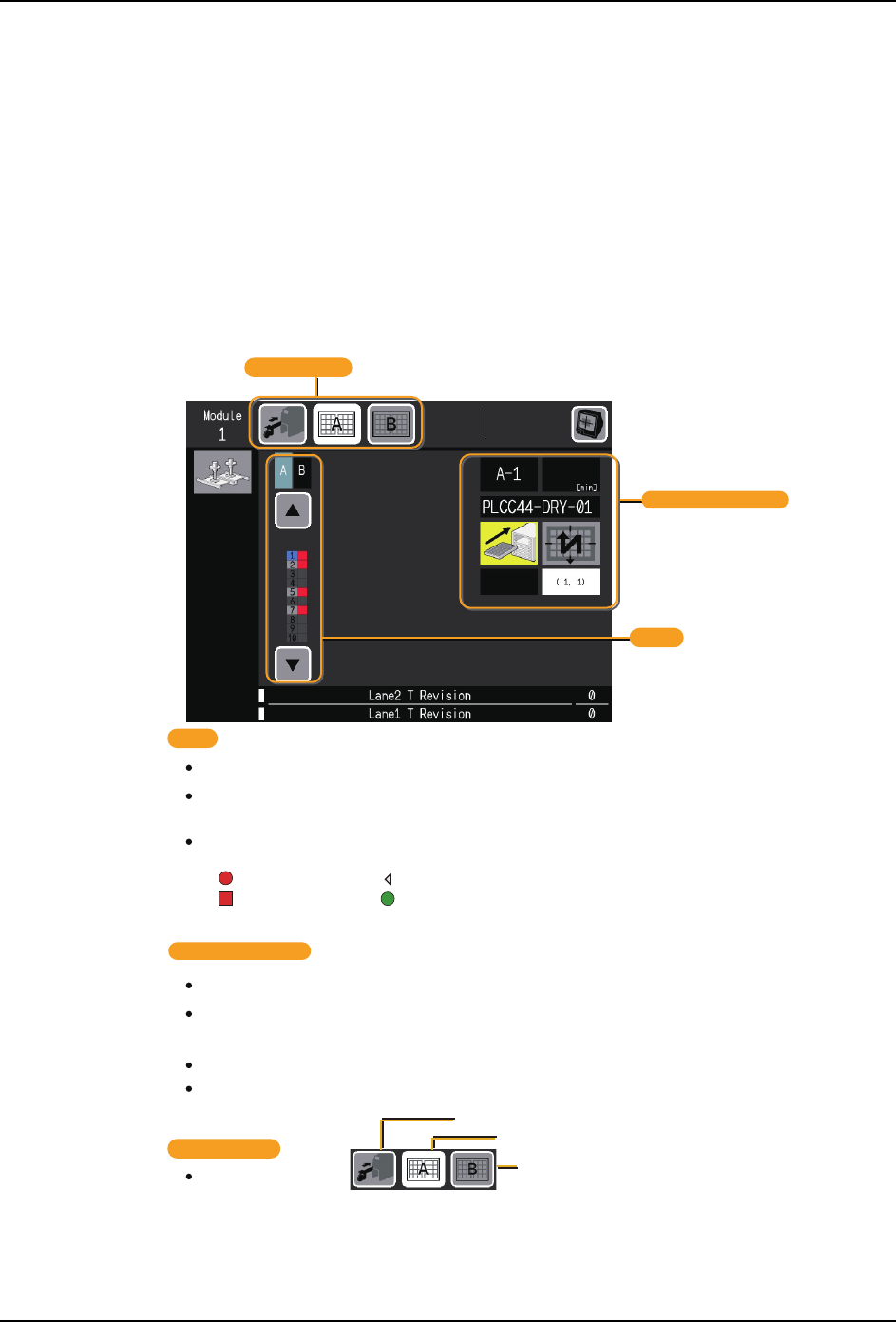

ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻᯏታ人ᰬ䰪δPLQεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰൞ᐜםᆿ㻻Ⲻᯏⴎᯏ″Ⱦ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᯏ″
ᆿ㻻ᯏⴎݹԬδփ㖤%ε
ᆿ㻻ᯏⴎݹԬδփ㖤$ε
ᆿ㻻בᯏಞݹԬ
5. 生产 SYS-NXT3c-007S0
224 NXT III/NXT IIIc 系统手册
拉出料盘托架

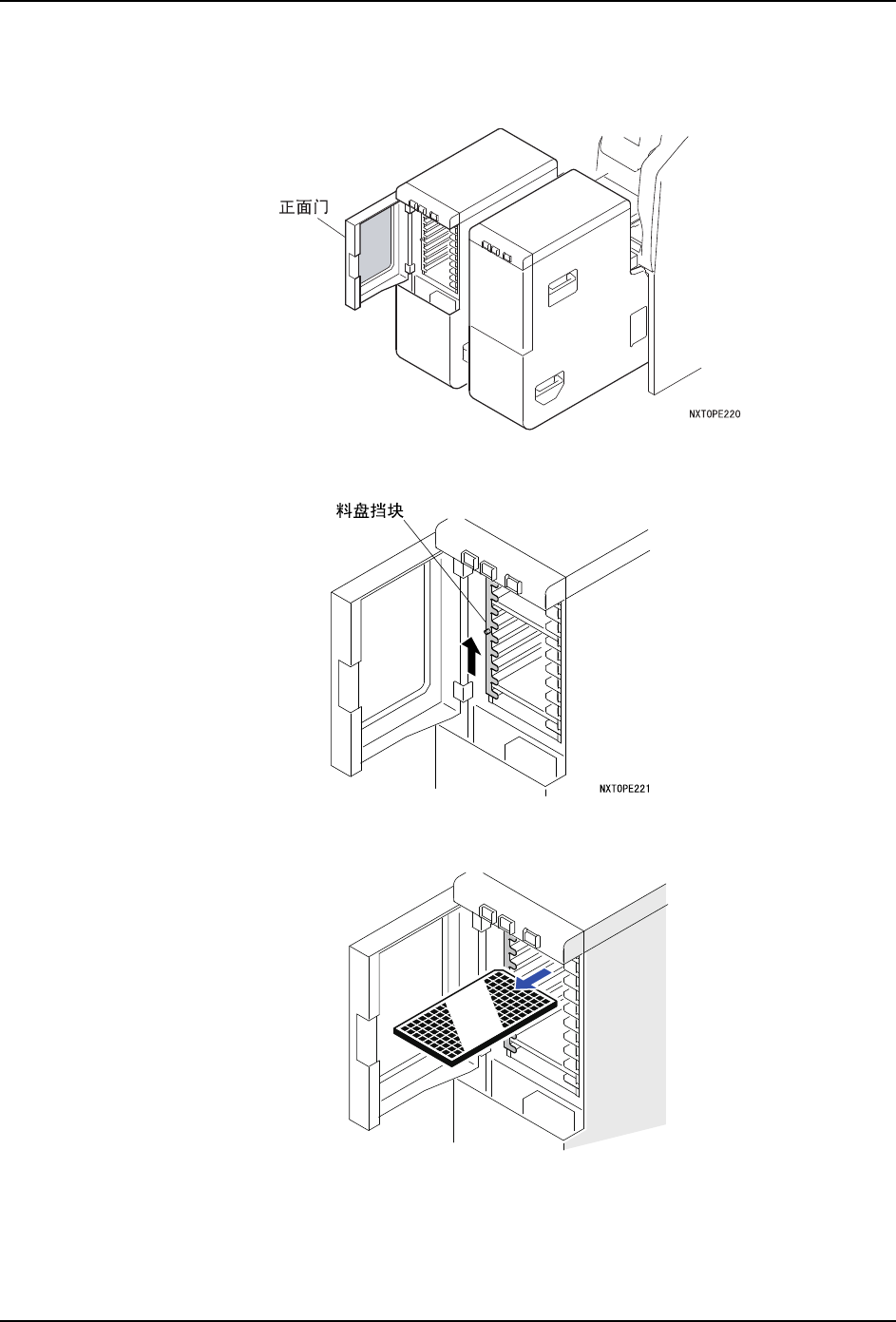

1. 打开料盘装置 -M 的正面门。
2. 请提起料盘挡块。
3. 从要补料的料槽上取出空料盘。
01SYS-0709
