SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 361
9.2.3 设定自动换线功能 （手持式扫描器模式）
使用便携式扫描仪读取生产指示书等的条形码切换 Job 并进行生产。

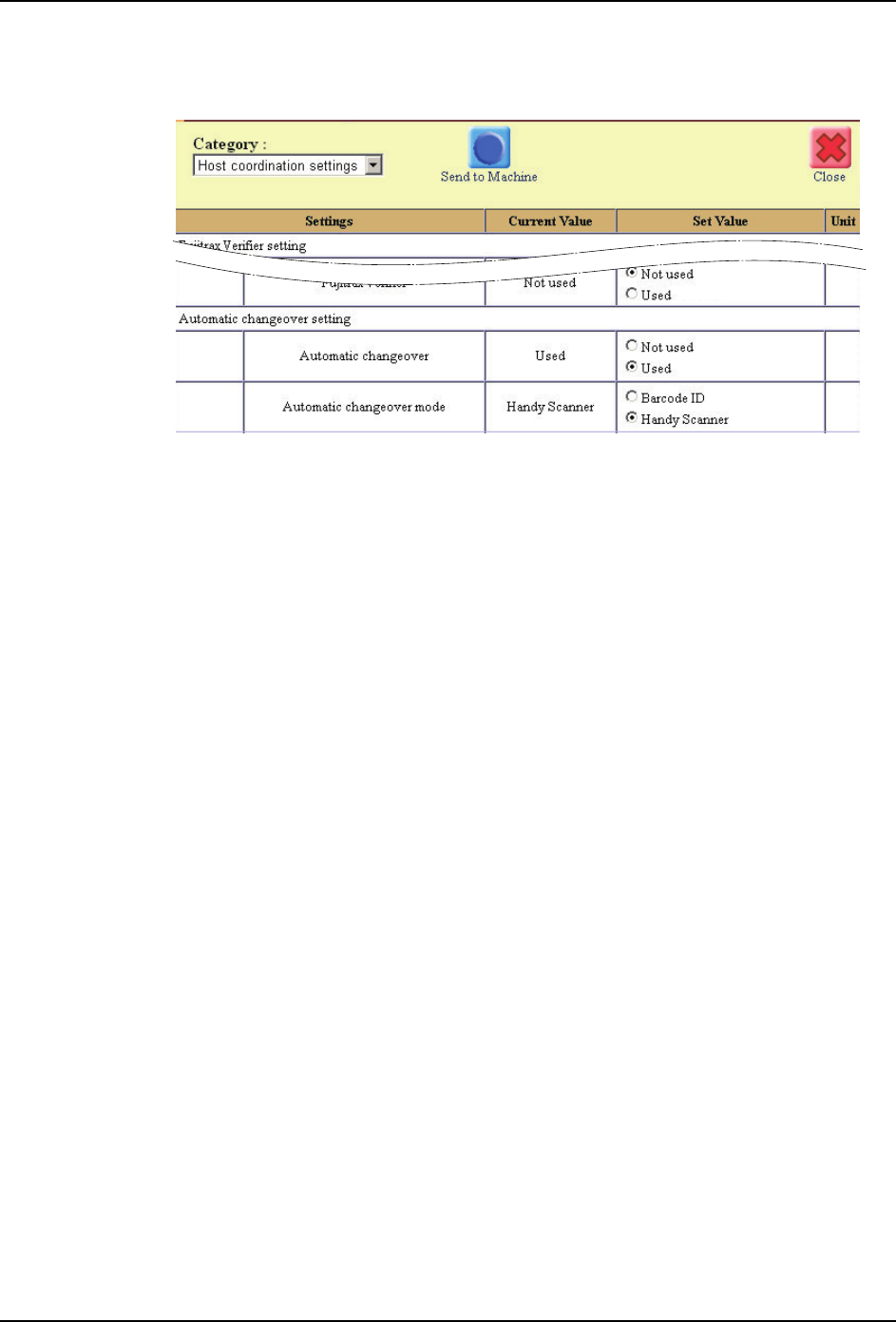

·[Automatic changeover]：[Used]
·[Automatic changeover mode]：[Handy scanner]
为了使设定变成有效，还需要以下的作业。
1. 请将许可证密钥安装到安装了辅助软件的 PC 中。
2. 在在线监视器的画面上进行以下的设定。详细的操作方法请参照辅助软件操作手册的 [
第 4 章 自动换线功能 ]。
a. 请注册要进行自动换线的生产线。
备注 ) 1.详细内容请参照辅助软件操作手册 [4.5.2 注册要使用持式扫描器的自动换线功能
的生产线 ]。
2.进行双轨道生产 （不同 Job 的双轨道生产）时，[Auto Recipe Function 设定生产
线画面 ] 上，请选择 [ 设定各轨道各自的条形码 ID] 的项目。
b. 请创建设备 （生产线、机器）与条形码 ID 的关联表格。
备注 ) 请参照辅助软件操作手册 [4.5.3 创建设备与条形码 ID 的关联表格 ]。
c. 请创建生产 Job 与元件种类 ID 的关联表格。
备注 ) 1.请参照辅助软件操作手册 [4.5.4 创建生产 Job 与条形码 ID 的关联表格 ]。
2.只是在电路板种类编辑器画面上所选择的轨道，在生产时进行 Job 切换。如果要进
行两轨道的换线，请选择 [All]。
01SYS-0889E
9. 各种功能的设定和管理 SYS-NXT3c-007S0
362 NXT III/NXT IIIc 系统手册
9.2.4 设定电路板停止位置补正功能
是一种补正载入到机器内的电路板停止位置的功能。当由于电路板的重量或尺寸不同而导
致停止位置波动等情况时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
a. 检测 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
b. 检测电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了
防止支撑板的反射光，必须设置低反射板。
备注 )不过低反射板是另售。请根据轨道规格准备装置。
·检测电路板轮廓时，请在 Job 中进行电路板轮廓顺序的设定。详细请参照 [NXT 系
列编程手册 ]。
1. 请进行电路板搬运动作设定。
·[Panel position correction function settings]：
选择 [Machine]、[Module] 或者 [Each job]。
