SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 419
10.8.5 确认各装置动作
〈搬运轨道〉
1. 请从 [Menu] 框内选择 [Operation]-[Conveyor]-[Operation type]，接着，选择动作项
目。
2. 在 [Selected lane] 对话框内选择要执行的轨道。
3. 机器启动后如果还没有按下过 START 按钮时，请按下操作面板的 START 按钮。机器进行
电路板有无的确认。接着，按下 CYCLE STOP 按钮。
4. 请点击 [Start]。关于开始后的各动作，请参照乽 10.8.9 指令列表 （搬运轨道）乿。

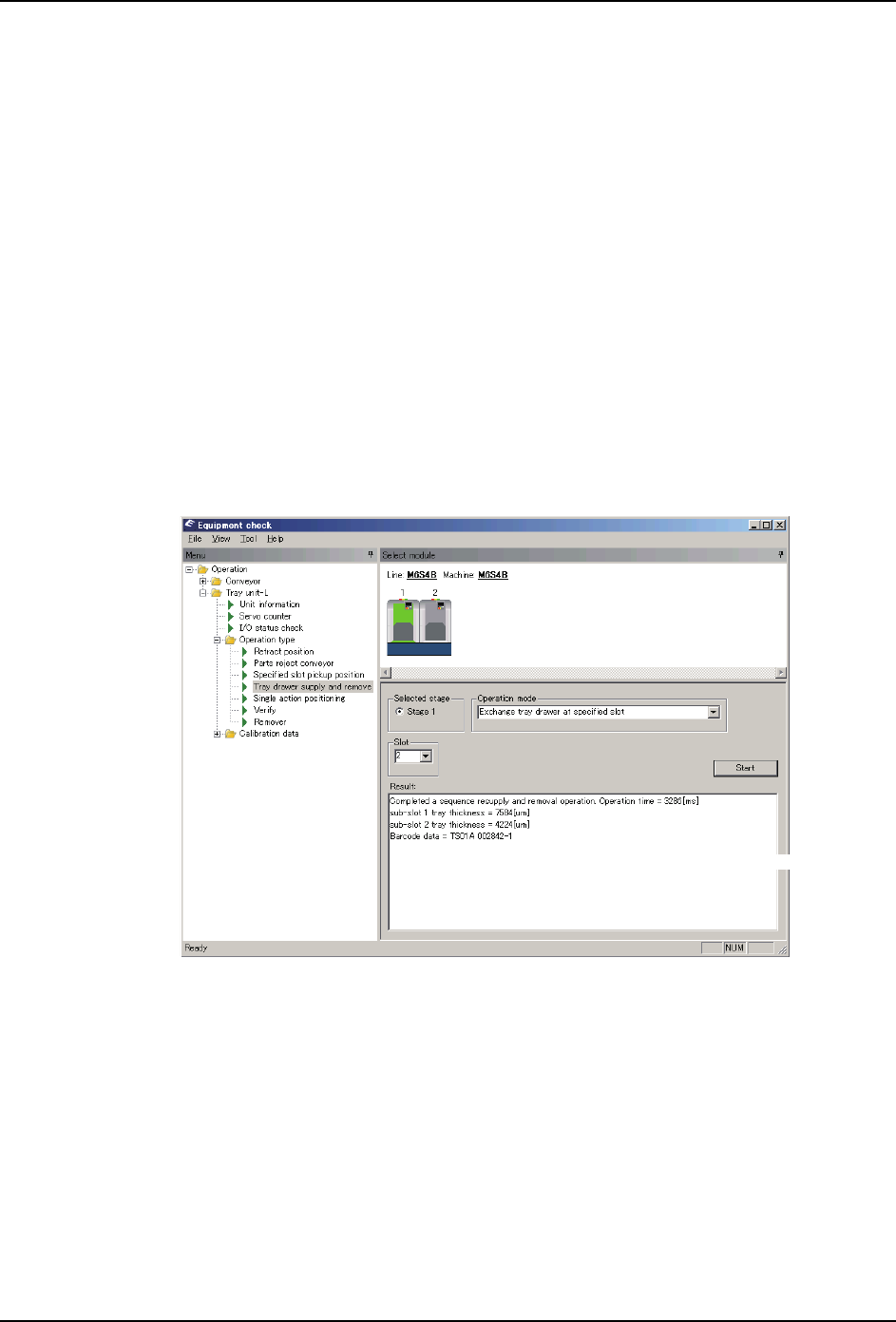

〈料盘装置 -L、LT、LTC〉
1. 请从 [Menu] 菜单中选择 [Adjustment mode start]。
备注 )如果机器已经处于调整模式，不需要该操作。
2. 请从 [Menu] 框内选择 [Operation]-[Tray unit-L( 或 LT、LTC)]-[Operation type]，
接着，选择动作项目。
3. 请点击 [Start]。关于开始后的各动作，请参照以下资料。
·「10.8.7 指令列表 （料盘装置 -LT, LTC）」
4. 在确认了动作后，请选择 [Menu] 菜单的 [Adjustment mode end]，将机器变成通常模
式。
01SYS-0615E
10. 各种软件工具的使用方法 SYS-NXT3c-007S0
420 NXT III/NXT IIIc 系统手册

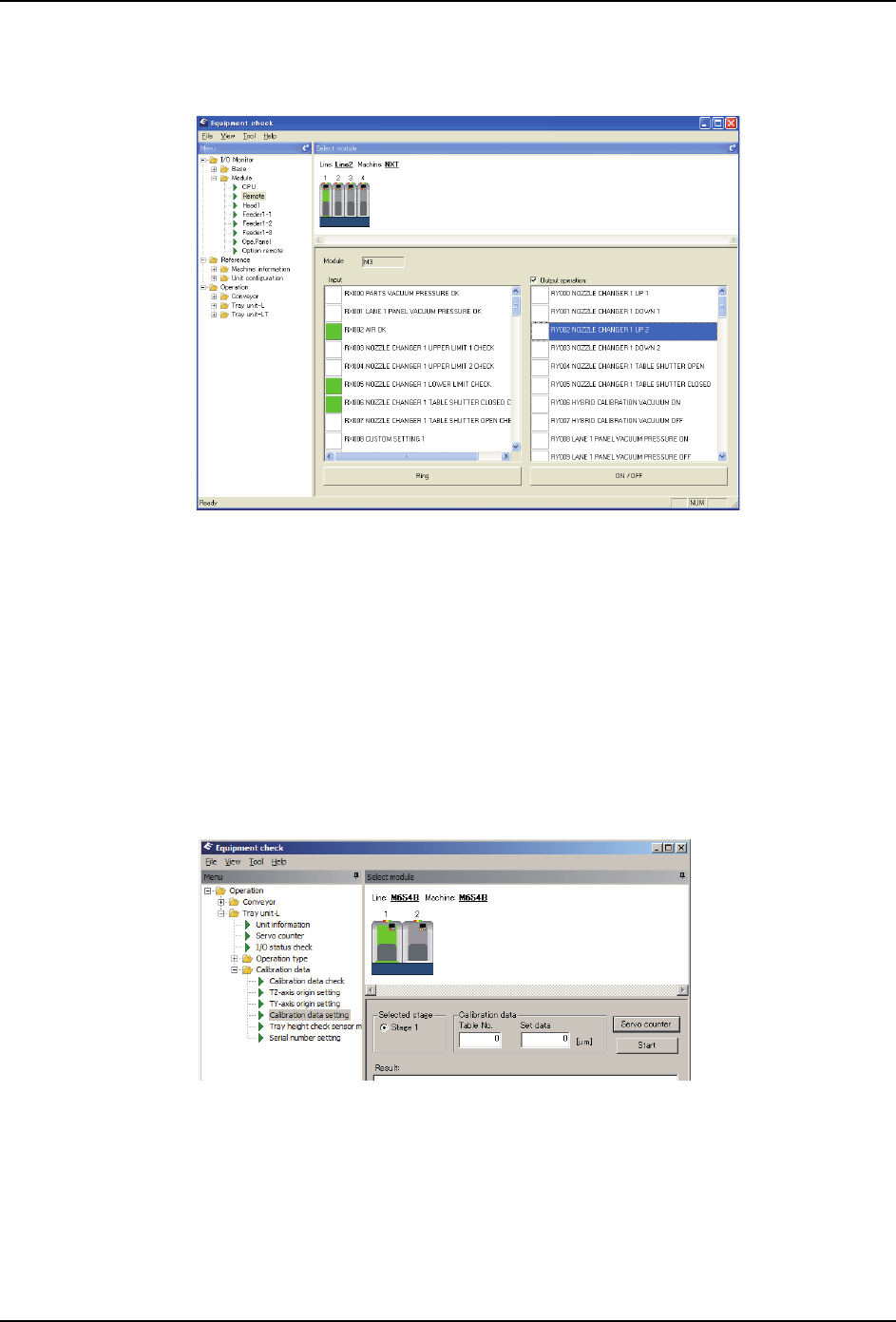

〈基座、模组〉
1. 请从 [Menu] 框内选择 [I/O monitor]-[Base] 或 [Module]，然后选择各项目。
2. 请选择 [Output signal]
3. 请从输出列别中选择要操作的项目。
4. 请单击 [ON/OFF] 按钮。
10.8.6 设定料盘装置 -LT、LTC 的固有值
1. 请从 [Menu] 菜单中选择 [Adjustment mode start]。
备注 )如果机器已经处于调整模式，不需要该操作。
2. 请从 [Menu] 框内选择 [Operation]-[Tray unit-L( 或 LT、LTC)]-[Calibration data]，
接着，选择要设定的项目。
3. 请点击 [Start]。关于开始后的各动作，请参照以下资料。
·「10.8.7 指令列表 （料盘装置 -LT, LTC）」
4. 设定后，请选择 [Menu] 菜单的 [Adjustment mode end]，将机器变成通常模式。
01SYS-0616E
01SYS-0617E
SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 421
10.8.7 指令列表 （料盘装置 -LT, LTC）
指令名
（信息取得）
说明
装置信息 能够确认[序列No.]和[固件版本]。
伺服计数器 能够确认现在的伺服计数器数值。
（不会实时更新）
I/O 状态确认 能够确认现在的 I/O 状态。
（不会实时更新）
RFID 读取结果表
示
表示所有副料槽的托架 ID(FIDL)。
（以 500 毫秒的间隔更新。）
･ 读取 RFID 时，机器和料盘装置 -LT, LTC 必须对应 RFID。
指令名
（动作确认）
说明
退避位置 能够确认将托架收存在料盘箱内后，TZ 轴移动到退避位置的动作。
･ 不使用料盘装置 -LT, LTC 的 Job 有可能不动作。
元件废弃搬运轨
道
能够确认元件废弃搬运轨道的动作。请指定元件的移动距离。指定
范围为 1 ～ 200 mm。
指定料槽吸取位
置
能够确认指定的料槽托架移动到吸取位置的动作。
･ 需要使用料盘装置 -LT, LTC 的 Job。仅 Job 使用的料槽动作。
･ 请在实行验证指令后再实施。
定位单动 能够确认以下的 TZ 和 TY 动作。
a. 从现在的料槽位置，往复臂前进
b. 向指定的料槽位置，料盘箱移动
c. 从指定的料槽位置，往复臂前进
d. 往复臂收存
e. 往复臂连续前后动作
f. 料盘箱连续上下动作 （包含料盘箱连接）
·在指定的料槽位置上确认往复臂前进时，需要使用料盘装
置 -LT, LTC 的 Job。
·这些动作确认请在实行了验证指令后再实行。
水平调整位置移
动
进行水平调整时，能够将料盘箱移动到放置了水平仪表的位置。
验证 能够在进行验证动作后确认结果。
· 需要使用料盘装置 -LT, LTC 的 Job。仅 Job 使用的料槽动作。
