6. 运用各种功能时的操作 SYS-NXT3c-007S0
280 NXT III/NXT IIIc 系统手册
6.15 运转中的吸嘴清扫功能
是一种自动运转期间定期清扫安装在工作头中的吸嘴的功能。另外，同时也清扫工作头的热
补正定位点。
能够使用该功能的模组是搭载了以下装置的模组。
备注 )关于供料器刷洗装置的详细内容，请参考 「供料器刷洗装置使用说明书」。
另外，该功能只是在使用以下所列举的工作头进行生产的时候才有效。
6.15.1 运用吸嘴清扫功能
1. 当自动运转的累计时间达到 [Nozzle cleaning interval] 中的设定时间后，就会在操作
画面上显示吸嘴清扫中的示意图，机器开始吸嘴和热补正定位点的清扫。
备注 )此处，说明了运用吸嘴置放台型刷洗装置时的操作画面。
运用供料器刷洗装置时，因为显示吸嘴清扫向导的示意图 （背景色：黄色），所以，请
在料站托架上安装供料器刷洗装置。详细内容请参照 [ 供料器刷洗装置使用说明书 ]。
2. 当完成清扫后，机器就会重新开始生产。同时，吸嘴清扫中的示意图从画面上消失。
H08(Q) H12HS(Q) V12 H24(G,S)
01SYS-0829
SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 281
6.15.2 关于运用吸嘴清扫功能时的异常
以下说明在运用吸嘴清扫功能时发生的异常及其对策。

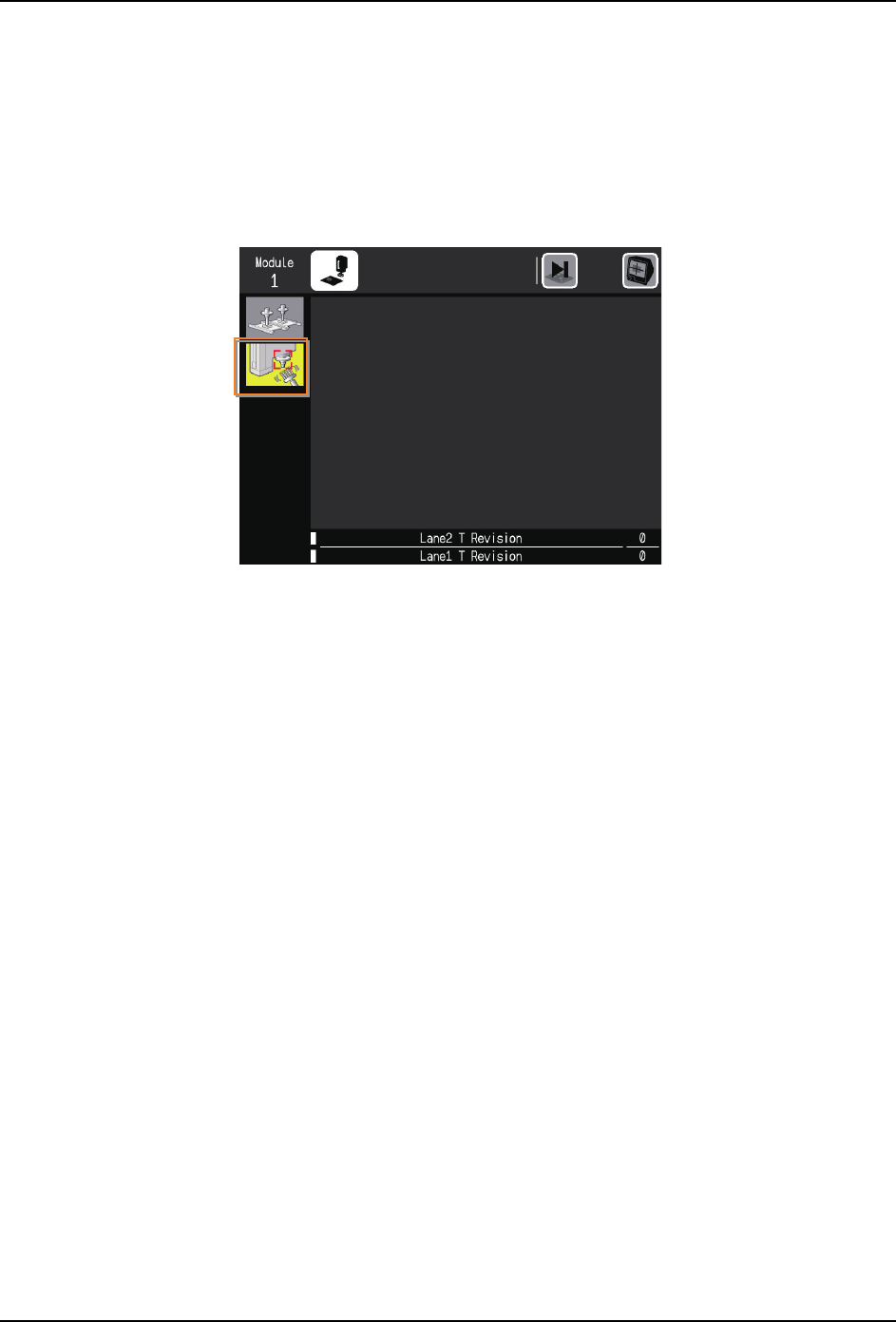

安装了不对应此功能的吸嘴置放台的时候
清扫的对象为 H08、H12HS、V12 和 H24(G,S) 工作头用的吸嘴。当对应了除此以外的吸嘴的
吸嘴置放台安装到模组后，继续显示背景色为黄色的示意图并继续生产。
并且，当达到 [ 吸嘴未清扫间隔停止 ] 中的设定时间后，机器就会进行异常停止。
a. 使用对象以外的吸嘴进行生产时，请将 [Nozzle Cleaning Guidance] （机器功能设
定）设定为 OFF，然后重新开始运转。
01SYS-0830
6. 运用各种功能时的操作 SYS-NXT3c-007S0
282 NXT III/NXT IIIc 系统手册
6.16 对应元件分类排出箱
运转中，发生影像处理错误的元件收纳到元件排出箱内。如果运用区分类型的元件排出箱，
机器就会按照元件种类分类收纳，所以元件可以回收再利用。
收纳到分类元件排出箱内的元件种类是提前在 Job 中设定的元件种类。除此以外的元件收纳
到通常的元件排出箱内。
另外，元件分类排出箱可以在以下的模组配置中使用。
备注 )不能与共面性检查传感器同时使用。

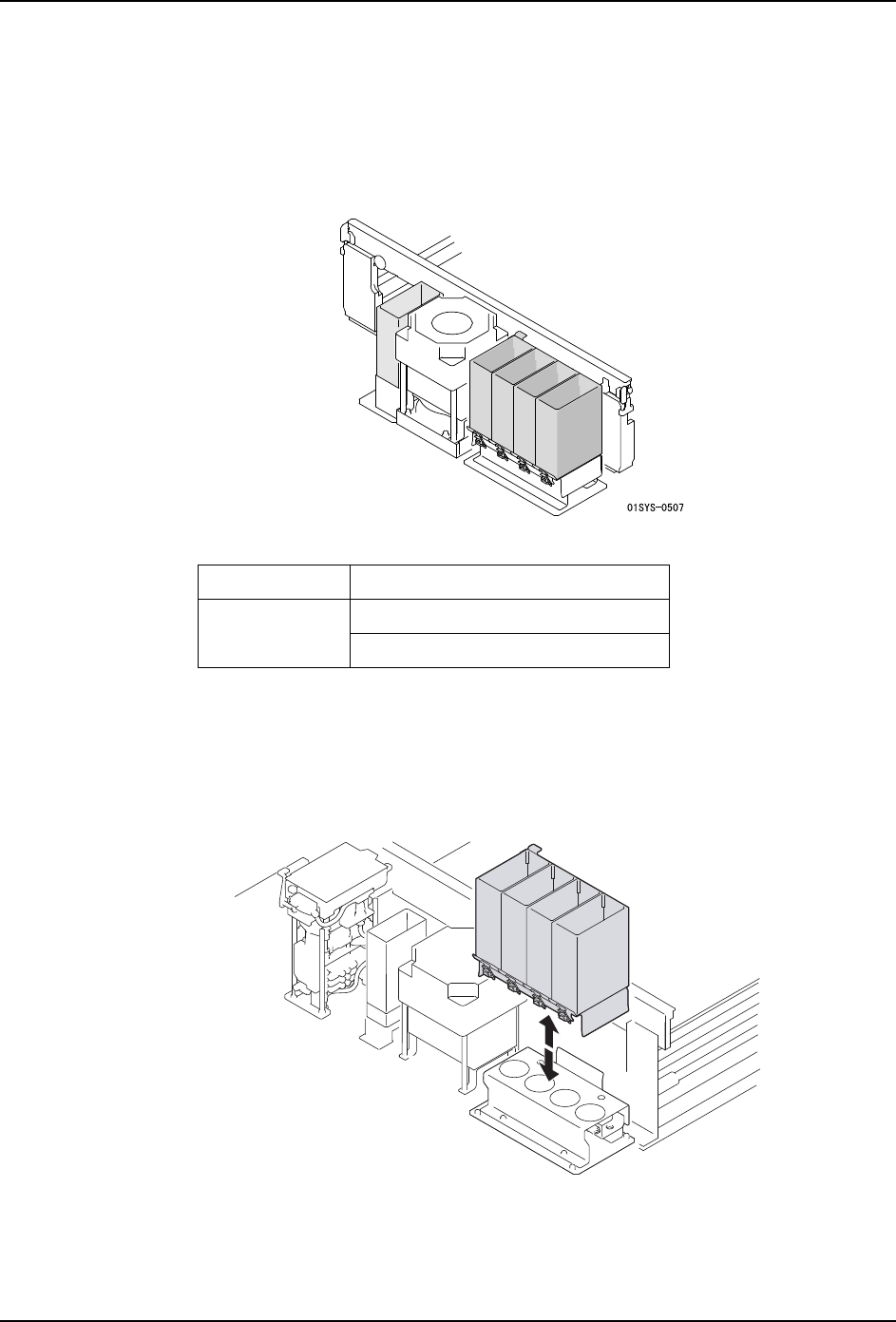

6.16.1 安装元件分类排出箱
元件分类排出箱安装在专用的台座上。请拉出模组，4 个一起进行安装。
模组 M6-3. M6-3c
元件功能装置
Fuji 智能供料器
料盘供料器 M
01SYS-0517
