SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 245
（Y 方向）
如果影像处理时的 Y 坐标为默认值 （12 mm）时，低反射板的 Y 方向设置如下所示。
在轨道 2 中，安装时请不要遮住支撑销检测传感器的光轴。如果遮住了光轴，受光侧传感器
的红灯就会熄灯。
6.5.2 使用电路板停止位置补正功能时的异常
说明在使用电路板停止位置补正功能时所发生的异常及其对策。
电路板轮廓的测出失败时
操作画面上显示异常向导。
a. 请按下模组拉出按钮后拉出模组。
b. 请擦去附着在对象轨道的低反射板上的污垢，然后插入模组。
6<66
12.5 mm
1.0 mm
䗮䘧䗮䘧
01SYS-0796
6. 运用各种功能时的操作 SYS-NXT3c-007S0
246 NXT III/NXT IIIc 系统手册
另外，当按下 MONITOR 按钮后，就能够确认影像的状态。比较电路板与背景 （低反射板），
如果有对比度小的部分时，请按照以下变更 Job 的设定。
a. 取入对比度大的部分。
b. 将取入范围变小。

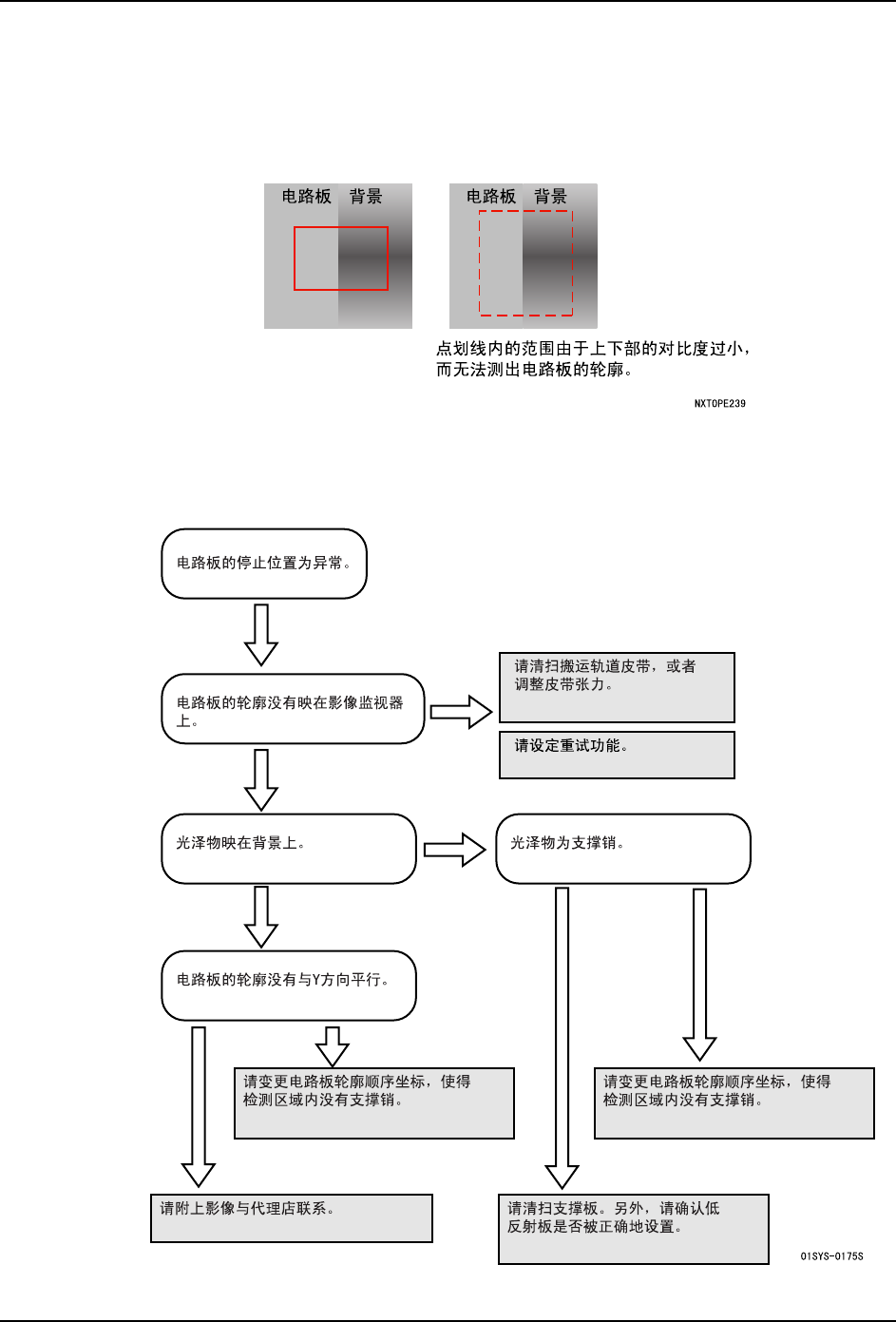

停止位置的补正不完善时
即使进行了 2 次补正动作，但是停止后的电路板的轮廓超出设定值的 ±0.5mm 时，显示错误
画面和 Seek Number 8E56。请进行以下的对策。
Yes
Yes
Yes
Yes
No
No
No
No
SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 247
6.5.3 注意事项
1. 在电路板轮廓的检测区域内请不要放置光泽物。
2. 如果支撑板上面附着了润滑剂等，就会成为电路板轮廓检测失败的原因。
3. 安装了低反射板后，在其周围不能配置支撑销。不能配置的范围如下。
4. 安装了 B 类型的低反射板的位置，对优先贴装元件的高度有限制。请参考下图。
