4. 生产准备 SYS-NXT3c-007S0 106 NXT III/NXT IIIc 系统手册 d. 完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。 3. 请关闭正面门，按下 COMP LETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。备注 )轻轻关闭正面门，以免料盘装置 -LT 受到冲击。 01SYS-0734 6<6 &203/(7( ᣝ䪂 &203/(7…

SYS-NXT3c-007S0 4. 生产准备

NXT III/NXT IIIc 系统手册 105

c. 请放下控制杆解除板的锁定，就这样插入料盘箱。

d. 请滑动料盘箱挡块。锁定料盘箱。

2. 请确认料盘箱内所安装的各料盘的种类是否正确。

a. 确认 LED 闪烁料槽的料盘元件后，正确时请按下操作画面的料盘安装按钮。

b. 在此处指定最初吸取的元件。请参照 "4.6.4 指定料盘元件的吸取开始点 "。

c. 请一边查看操作画面，一边对需要料盘的所有的料槽重复进行 a. 项和 b. 项。

01SYS-0246

LED

4. 生产准备 SYS-NXT3c-007S0

106 NXT III/NXT IIIc 系统手册

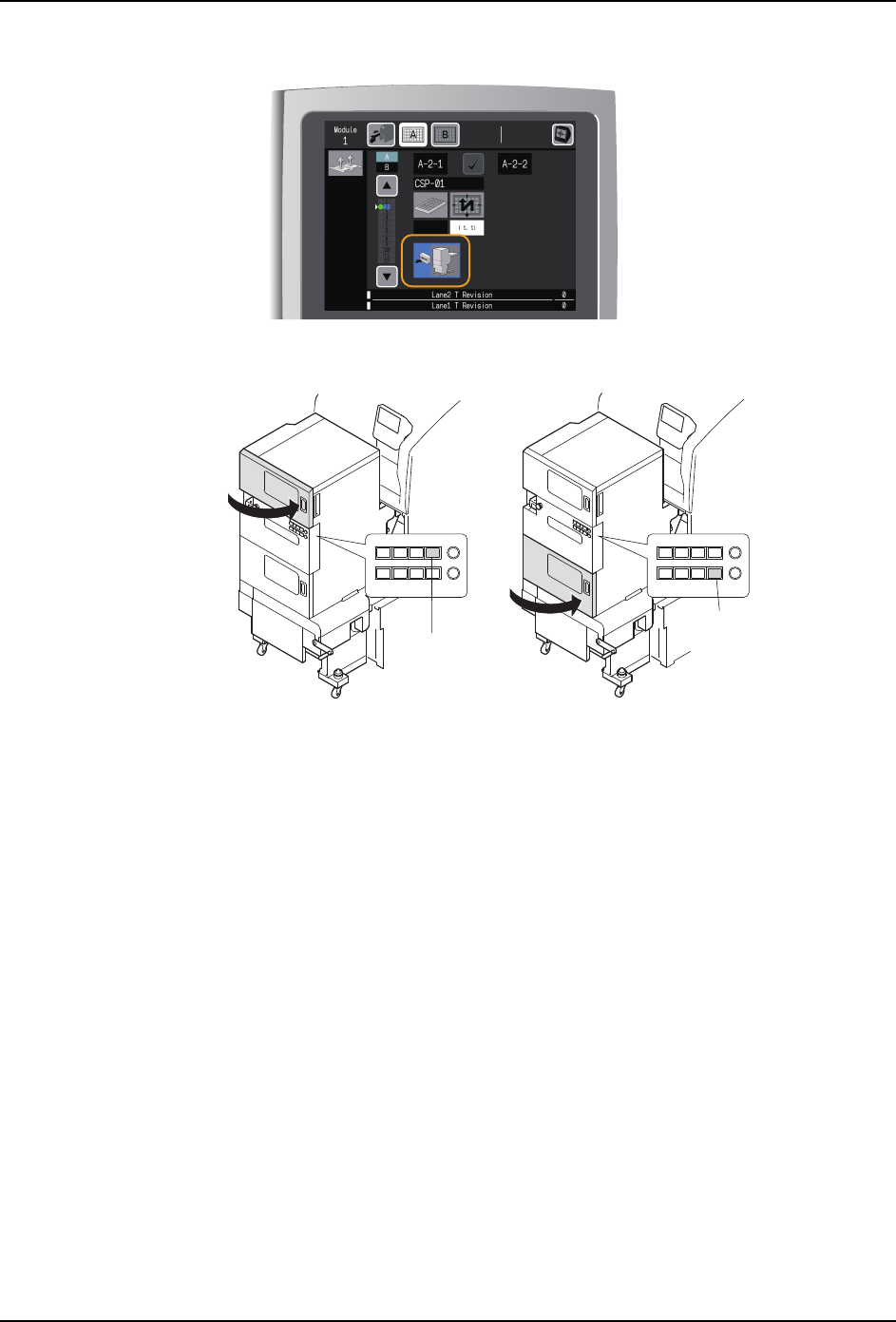

d. 完成所有的确认后，就会显示 COMPLETE 按钮按下的向导画面。

3. 请关闭正面门，按下 COMPLETE 按钮。更换另一个料盘箱时，请重复执行同样的操作。

备注 )轻轻关闭正面门，以免料盘装置 -LT 受到冲击。

01SYS-0734

6<6

&203/(7(

ᣝ䪂

&203/(7(

ᣝ䪂

SYS-NXT3c-007S0 4. 生产准备

NXT III/NXT IIIc 系统手册 107

4.6.4 指定料盘元件的吸取开始点

将料盘元件安装到料盘装置 -LT 中的时候，可以在在操作画面或 KIT Handy 上指定最初吸取

的元件的位置。

通过机器进行指定

机器上的吸取点指定是在从料盘更换向导画面转换到吸取点指定画面后进行。

1. 显示料盘更换向导画面的状态下，请按下吸取开始点的显示。

2. 显示吸取点指定画面。请设定吸取点的 X、Y。如图所示按下触摸屏就可以变更 X、Y 的

数值。

· 设定栏的 X、Y 的初始值为现状的吸取点。

3. 设定结束以后，请按 OKlahoma 按钮。

01SYS-0747

01SYS-0737
