NXT-III-IIIC 系统手册.pdf - 第365页
8. 辅助软件 SYS-NXT3c-007S0 344 NXT III/NXT IIIc 系统手册 8.6 Whiteboard 利用这个功能，可以在交 接班时或者同一个网络内的辅助软件用户 之间进行信息交流。 在菜单下部，显示出最新的 5 个信息一览表。 8.6.1 启动 Whiteboard 首先，单击菜单 的白板图标。接下 来单击 [To List...] 后，显示 出在白板内的所有 信息， 可以访问信息编辑功能。 30SYS-0…
SYS-NXT3c-007S0 8. 辅助软件
NXT III/NXT IIIc 系统手册 343
8.5.5 显示警告记录的一览表
选择标题菜单的警告记录后，将警告记录以一览表显示。
画面上显示的项目和其含义如下所示。
8.5.6 设定 Success Rate
单击标题菜单的 [Success Rate] 后，就会显示出成功率设定画面。
Success Rate 可以按各个生产线或全部生产线设定。
在画面上显示的项目及其含义如下所示。
号码 说明
1 表示发生警告的日期。
2 表示发生警告的生产线名。
3 表示发生警告的设备名及机械手号码。
4 表示警告的显示内容及其料站号码。
5 表示当前所显示的警告记录的页码。想显示其他页码时，点击欲显示的页
码。
6 删除警告记录。
号码 说明
1 选择进行成功率设定的单位。如果选择 [ 全部生产线设定 ] 并进行应用时，所
注册的所有的生产线将按照相同的成功率进行动作。
2 统计警告按照 0 ～ 99.99％进行设定。画面显示时，显示出当前的设定值。
3 统计异常按照 0 ～ 99.99％进行设定。画面显示时，显示出当前的设定值。
4 将统计警告、统计异常的设定返回到初始值。通过单击 [ 应用 ]，反映数据。
5 应用所设定的成功率。如果不按下此按钮，不会反映输入的数据。
8. 辅助软件 SYS-NXT3c-007S0
344 NXT III/NXT IIIc 系统手册
8.6 Whiteboard
利用这个功能，可以在交接班时或者同一个网络内的辅助软件用户之间进行信息交流。
在菜单下部，显示出最新的 5 个信息一览表。
8.6.1 启动 Whiteboard
首先，单击菜单的白板图标。接下来单击 [To List...] 后，显示出在白板内的所有信息，
可以访问信息编辑功能。
30SYS-0338E
SYS-NXT3c-007S0 8. 辅助软件
NXT III/NXT IIIc 系统手册 345

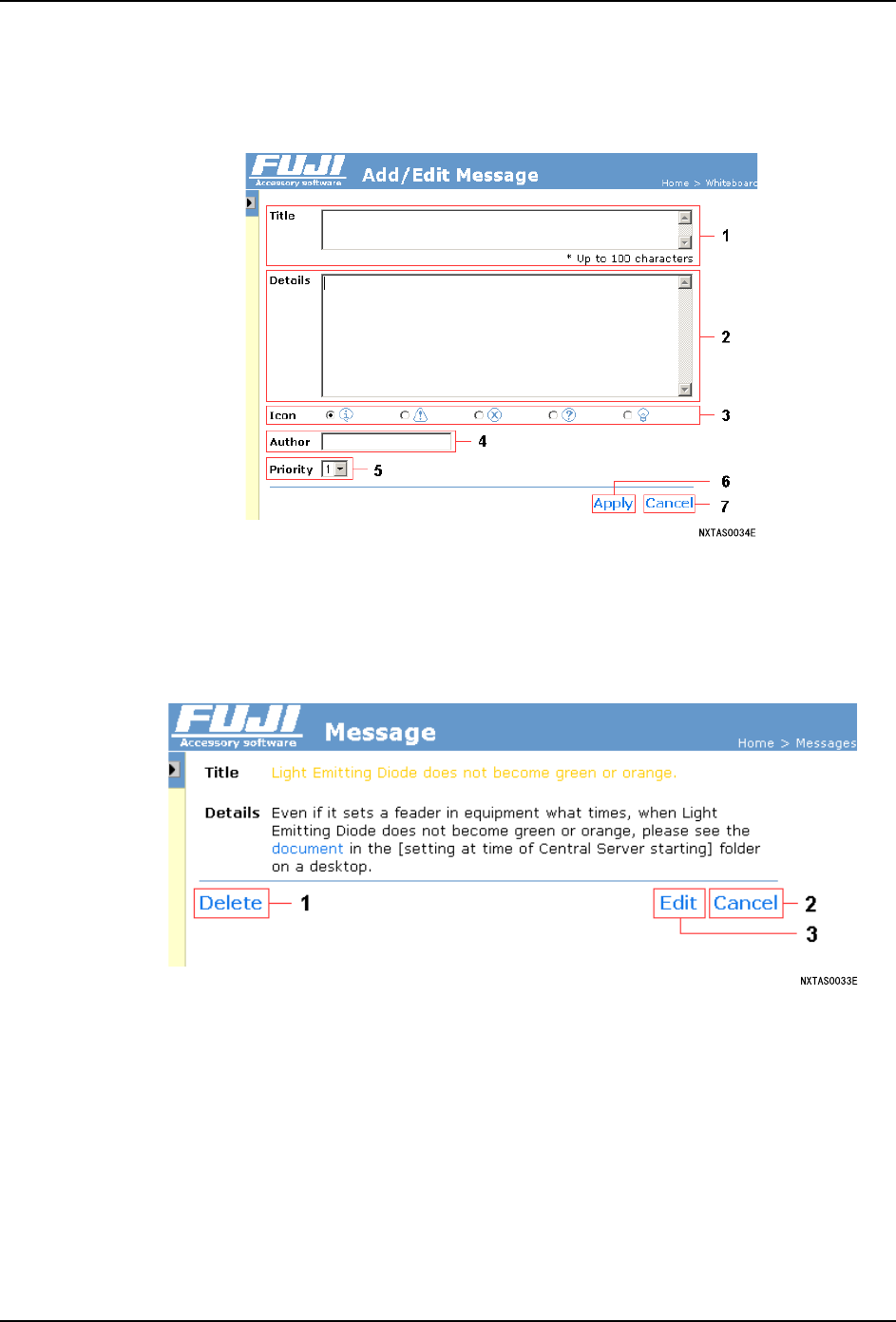

8.6.2 在 Whiteboard 上添加信息
单击信息一览表的 [Add] 后，就可以在白板上添加信息。输入信息后，单击必要的项目的设
定后，单击 [Apply]，就会保存信息。
8.6.3 编辑 Whiteboard 信息
单击要编辑信息的图标后，显示出所选择的信息并可以对其内容进行编辑。单击 [Delete]
后，就会删除所选择的信息。单击 [Cancel] 后，不变更信息内容并结束编辑操作。
