3. 基本操作 SYS-NXT3c-007S0 72 NXT III/NXT IIIc 系统手册 5. 使用了带有 7 英寸料卷托架的 W 8、W04b(c)、W08b (c/f) 供料器时，请每隔 1 个供料器将供料器的料卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽均可。 6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。如果类型和间距正确的安装供料器后，LE D 变为绿色。…

SYS-NXT3c-007S0 3. 基本操作

NXT III/NXT IIIc 系统手册 71

3. 请抬起手柄的状态把供料器前端的通迅接头完全插入到料槽托架的通迅部分。

4. 放下夹杆。此时，请确认供料器的 “PWR” LED 亮灯。

备注 ) 没有正确插入供料器就无法供应电源，因此 PWR LED 不会亮灯。

01SYS-0663

01SYS-0664

3. 基本操作 SYS-NXT3c-007S0

72 NXT III/NXT IIIc 系统手册

5. 使用了带有 7 英寸料卷托架的 W8、W04b(c)、W08b(c/f) 供料器时，请每隔 1 个供料器

将供料器的料卷托架向下伸展。料卷托架向下伸展的供料器无论奇数料槽还是偶数料槽

均可。

6. 供料器安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。如果类型和间距正确

的安装供料器后，LED 变为绿色。

备注 )如果使用了 Fujitrax Verifier，则不需要该操作。

01SYS-0665

01SYS-0666

SYS-NXT3c-007S0 3. 基本操作

NXT III/NXT IIIc 系统手册 73

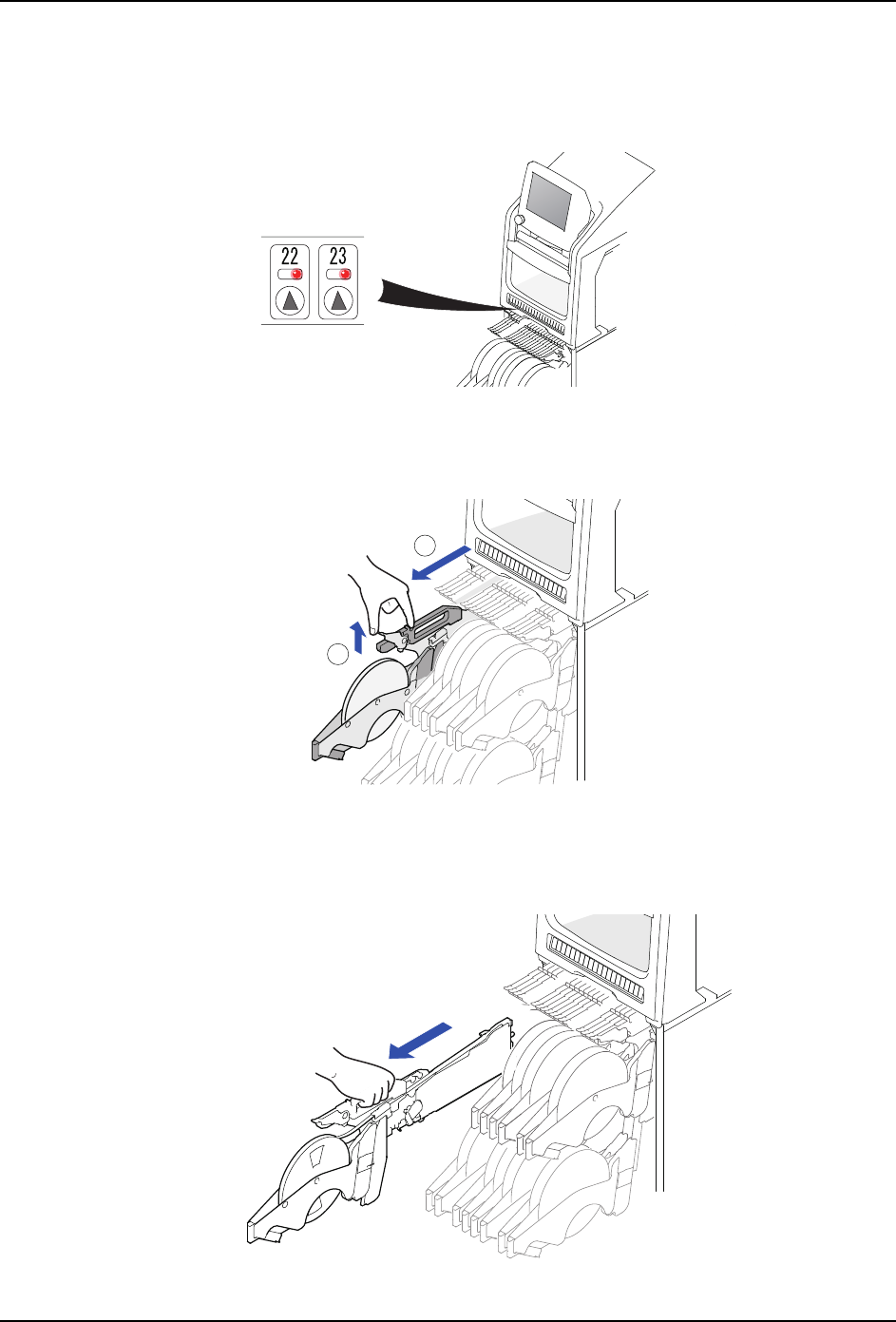

3.9 从料站托架上拆除供料器

以下说明从料站托架上拆除供料器的步骤。运转中，能够拆除正面门的红色 LED 亮灯的料槽

的供料器。

注意 )请不要拆除绿色或黄色 LED 亮灯的料槽上的供料器，有可能与正在进行元件吸取动作

的吸嘴发生干扰和损坏。

1. 抬起手柄并将供料器向身体侧拉。

注意 ) 没有抬起手柄硬拆除供料器时，供料器内部的电路板可能会破损。。

2. 请用力握住供料器手柄，向身体侧拉出。

注意 )为防止供料器落下，拉出时请用力握住手柄。

01SYS-0670

01-SYS-0671

01-SYS-0672
