9. 各种功能的设定和管理 SYS-NXT3c-007S0
362 NXT III/NXT IIIc 系统手册

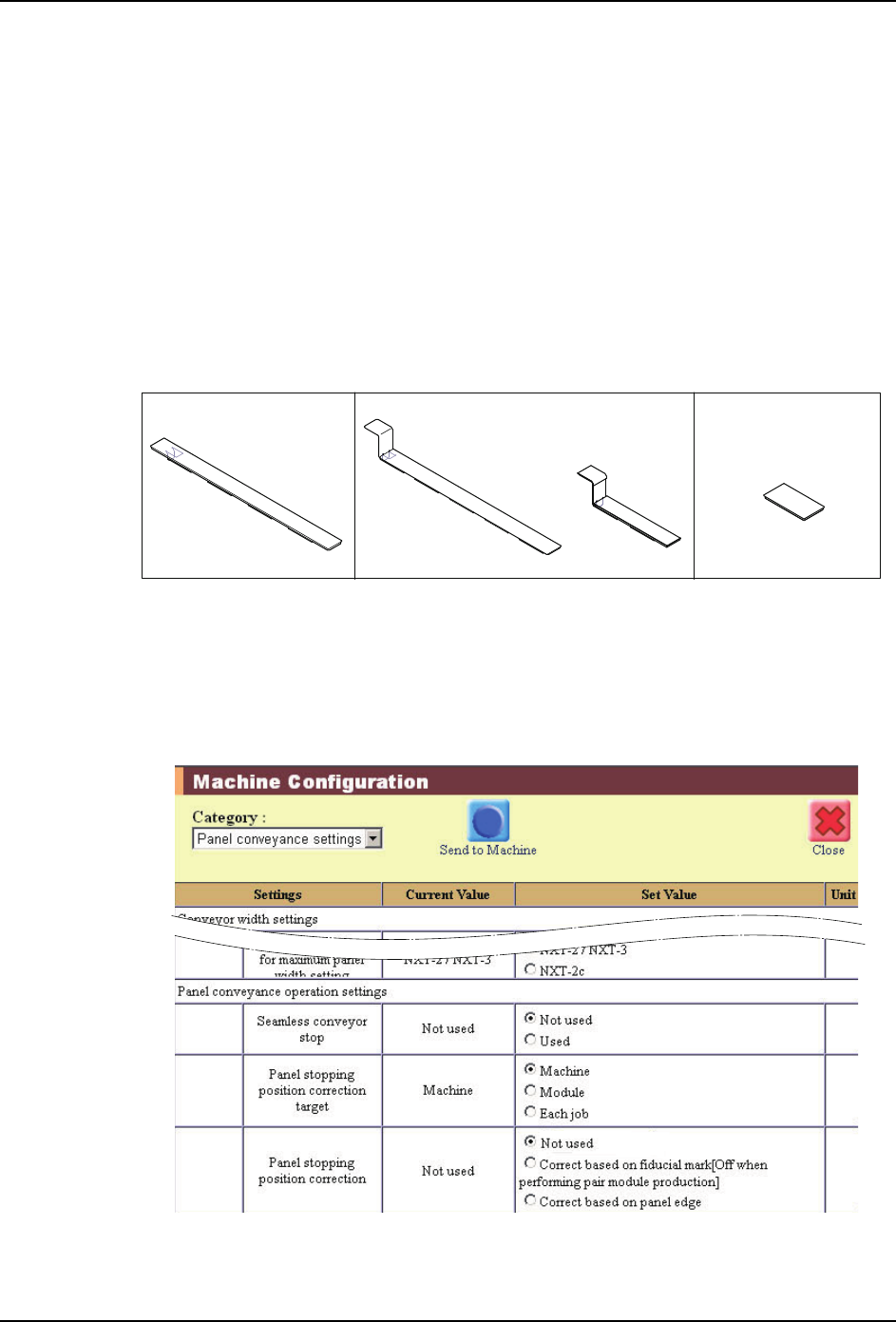

9.2.4 设定电路板停止位置补正功能
是一种补正载入到机器内的电路板停止位置的功能。当由于电路板的重量或尺寸不同而导
致停止位置波动等情况时，能够起到使用效果。
电路板停止位置补正存在以下的 2 种方法。请选择其中一种。
a. 检测 F 定位点进行补正
·对到达搬运轨道的电路板的 F 定位点进行影像处理，并且补正停止位置。
b. 检测电路板轮廓进行补正
·对到达搬运轨道的电路板的一端进行影像处理，并且补正停止位置。这时，为了
防止支撑板的反射光，必须设置低反射板。
备注 )不过低反射板是另售。请根据轨道规格准备装置。
·检测电路板轮廓时，请在 Job 中进行电路板轮廓顺序的设定。详细请参照 [NXT 系
列编程手册 ]。
1. 请进行电路板搬运动作设定。
·[Panel position correction function settings]：
选择 [Machine]、[Module] 或者 [Each job]。
01SYS-0957-S
%ශφ
0F, 0F⭞
AA8ANxx
AB257xx
AA8AMxxAA8DGxx
&ශφ
00
0Fૂ0Fާ⭞
0⭞
$ශφ0⭞
քਃሺᶵ
01SYS-0890E
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 363
·[Panel stopping position correction]：
选择 [Correct based on fiducial mark] 或者 [Correct based
on panel edge]。

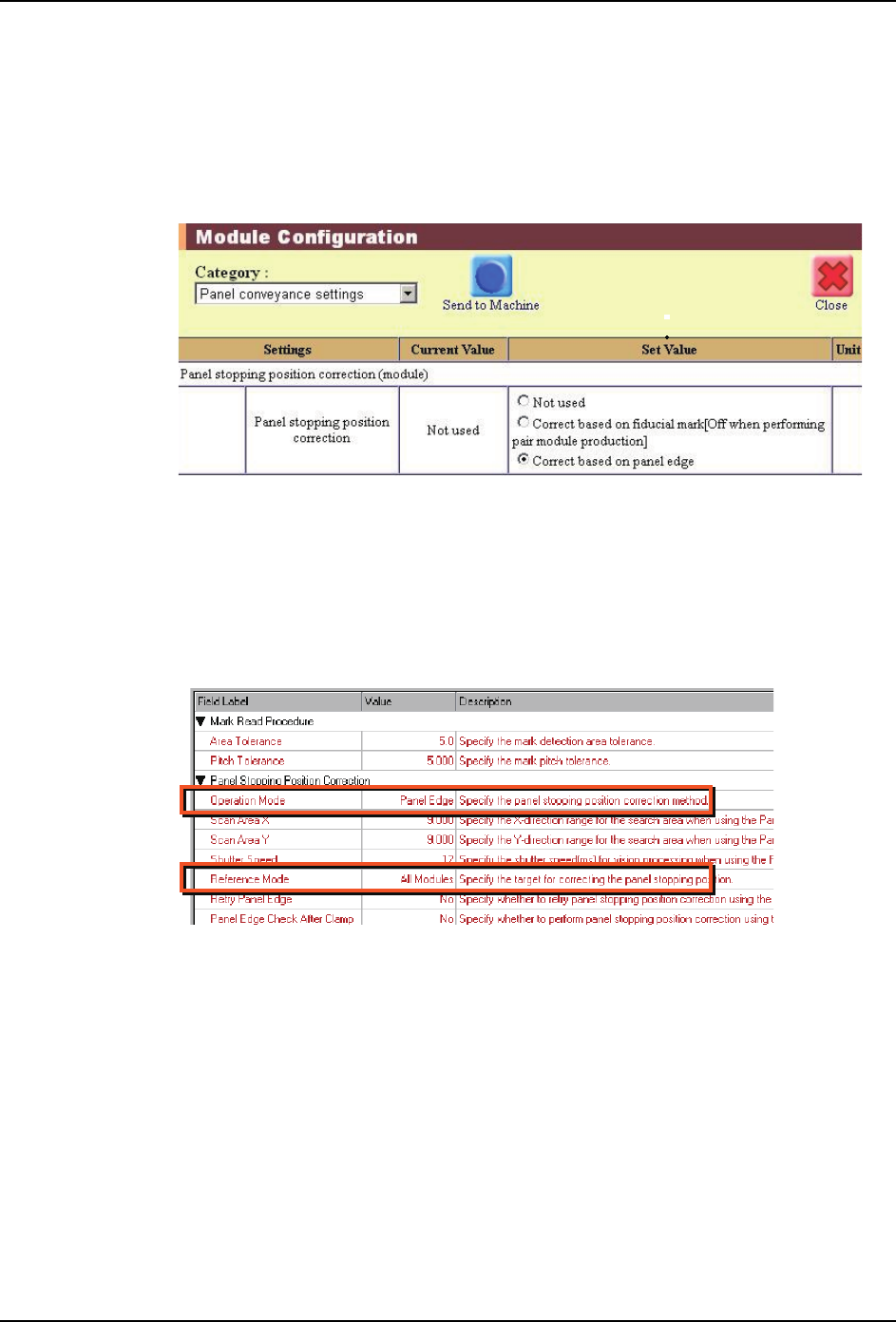

2. 在 [Panel position correction function settings] 中 , 如果选择了 [Module]，在按
下 [Send to Machine] 后，请在 [Module Configuration] 画面中进行对象模组的电路板
搬运功能设定。
·[Panel stopping position correction]：
选择[Correct based on fiducial mark]或者[Correct based
on panel edge]。
3. 在 [Panel stopping position correction target]中,如果选择了[Each job]，需要
在 [Machine Configuration] 中进行以下的设定。详细内容请参照 [NXT
系列编程手册
]。
01SYS-0900E
30SYS-0399
9. 各种功能的设定和管理 SYS-NXT3c-007S0
364 NXT III/NXT IIIc 系统手册

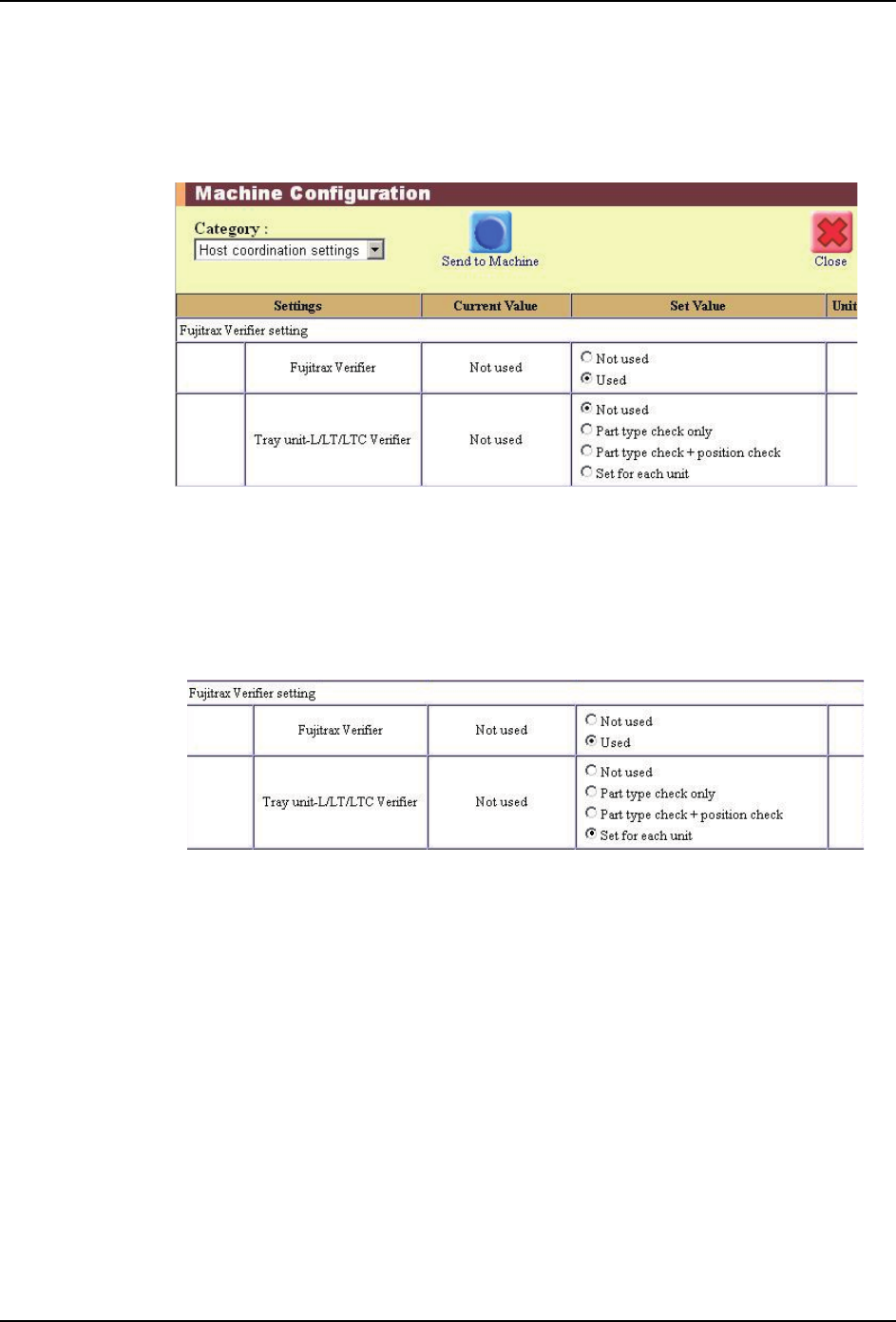

9.2.5 设定料盘装置 -LT/LTC 补料动作
此处，说明将料盘箱A或B作为补料料盘箱进行设定的方法。将2个料盘箱设定为生产用
（初始料站）和补料用 （次料站），操作者通常向补料用料盘箱补料。
1. 请进行 Fujitrax 设定。
·[Fujitrax Verifier]：[Not used]
·[Tray unit-LT/LTC Verifier]：[Not used]
备注 )
1.
请将上面的其中之一设定为 「不使用」
。
2.
根据料盘箱种类设定时，请进行以下的设定
。
·[Fujitrax Verifier]: [Used]
·[Tray unit-L/LT/LTC verification ON/OFF setting]: Set for each unit
·[Tray unit-LT Verifier]: [Not used]
·[Tray unit-LTC Verifier]: [Not used]
01SYS-0891E
01SYS-0892E
