5. 生产 SYS-NXT3c-007S0
226 NXT III/NXT IIIc 系统手册

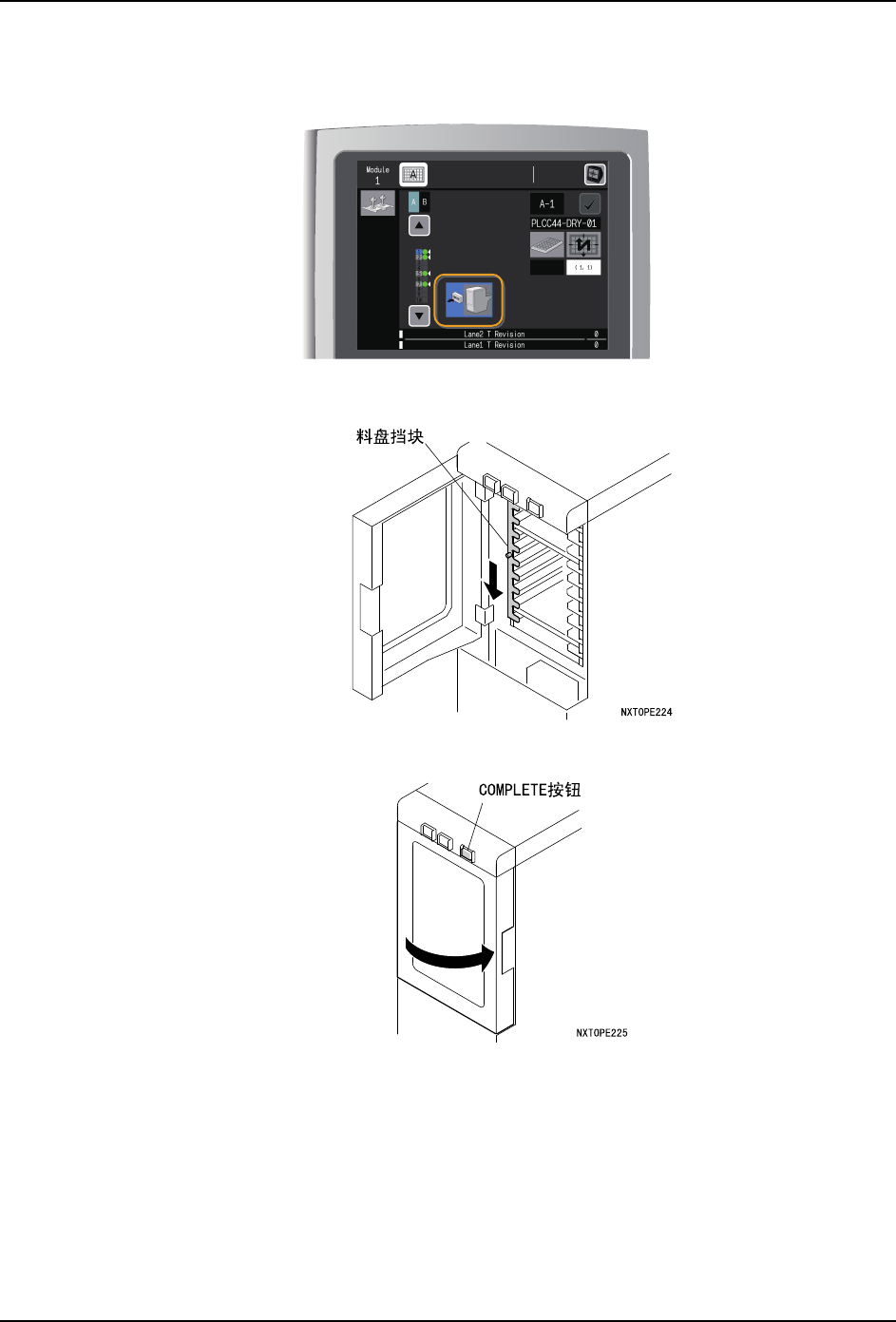

b. 对于料尽的料槽，如果不需要补料时，请取出空料盘。
3. 完成所有的补料后，就会显示按下 COMPLETE 按钮的向导画面。
4. 请放下料盘挡块。
5. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，以免料盘装置 -M 受到冲击。
01SYS-0793
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 227
5.7.2 向导画面和补料步骤 （Verify OFF 时）
请确认补料向导画面。
拉出料盘托架
1. 打开料盘装置 M 的正面门。
01SYS-0750S
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%㺞⽰ᯏⴎঋݹ0Ⲻᆿ㻻փ㖤Ⱦδ$φᐜȽ%φε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰൞ᐜםᆿ㻻Ⲻᯏⴎᯏ″Ⱦ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᆿ㻻ᯏⴎݹԬδփ㖤%ε
ᆿ㻻ᯏⴎݹԬδփ㖤$ε
ᆿ㻻בᯏಞݹԬ
ᯏ″
֒ѐੇሲ㻻㖤ؗᚥ
5. 生产 SYS-NXT3c-007S0
228 NXT III/NXT IIIc 系统手册
2. 请提起料盘挡块。
3. 从要补料的料槽上取出空料盘。
将料盘元件插入料槽
1. 在作业向导画面上确认料槽位置，安装料盘。
注意 )在将料盘放置到料槽时，请轻轻放置以免产生冲击。另外，请不要使料盘接触到料槽
最里面的挡块。如果接触，请将料盘退回一些。
01SYS-0709
