4. 生产准备 SYS-NXT3c-007S0 130 NXT III/NXT IIIc 系统手册 4.8.3 指定料盘元件的吸取开始点 将料盘元件安装到料盘装 置 -M 中的时候，可以在操作画面或 KIT Handy 上指定最初吸取的 元件的位置坐标，能够指定料盘 元件的吸取开始点。 机器上的指定 机器上的吸取点指定是在从料盘 更换向导画面转换到吸取点指定画 面后进行。 1. 显示料盘更换向导画面的状态下 ，请按下吸取开始点的显示。 …
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 129

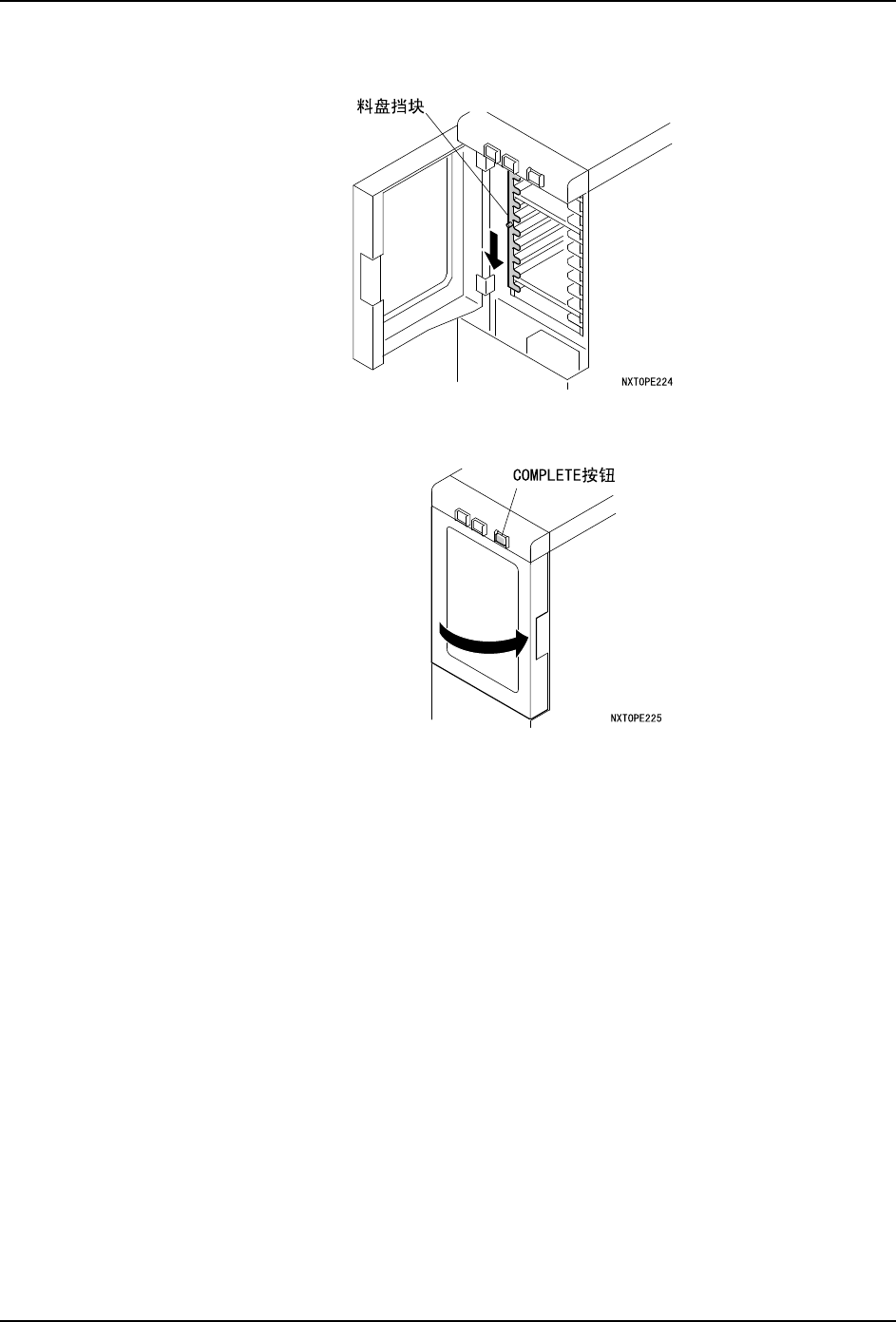

6. 请拿住捏手，放下托架挡块。
7. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，以免料盘装置 -M 受到冲击。
4. 生产准备 SYS-NXT3c-007S0
130 NXT III/NXT IIIc 系统手册
4.8.3 指定料盘元件的吸取开始点
将料盘元件安装到料盘装置 -M 中的时候，可以在操作画面或 KIT Handy 上指定最初吸取的
元件的位置坐标，能够指定料盘元件的吸取开始点。
机器上的指定
机器上的吸取点指定是在从料盘更换向导画面转换到吸取点指定画面后进行。
1. 显示料盘更换向导画面的状态下，请按下吸取开始点的显示。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。如图所示按下触摸屏就可以变更 X、Y 的
数值。
· 设定栏的 X、Y 的初始值为现状的吸取点。
3. 设定结束以后，请按 OKlahoma 按钮。
01SYS-0754
01SYS-0755
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 131
通过 KIT Handy 指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
3. 请点击 OK 按钮。
4.8.4 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘装置 -M 时，请注
意方向。
2. 在开闭料盘装置 -M 的上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中
跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打
开。
3. 请不要使用右前方存在缺口的料盘。
