5. 生产 SYS-NXT3c-007S0
172 NXT III/NXT IIIc 系统手册

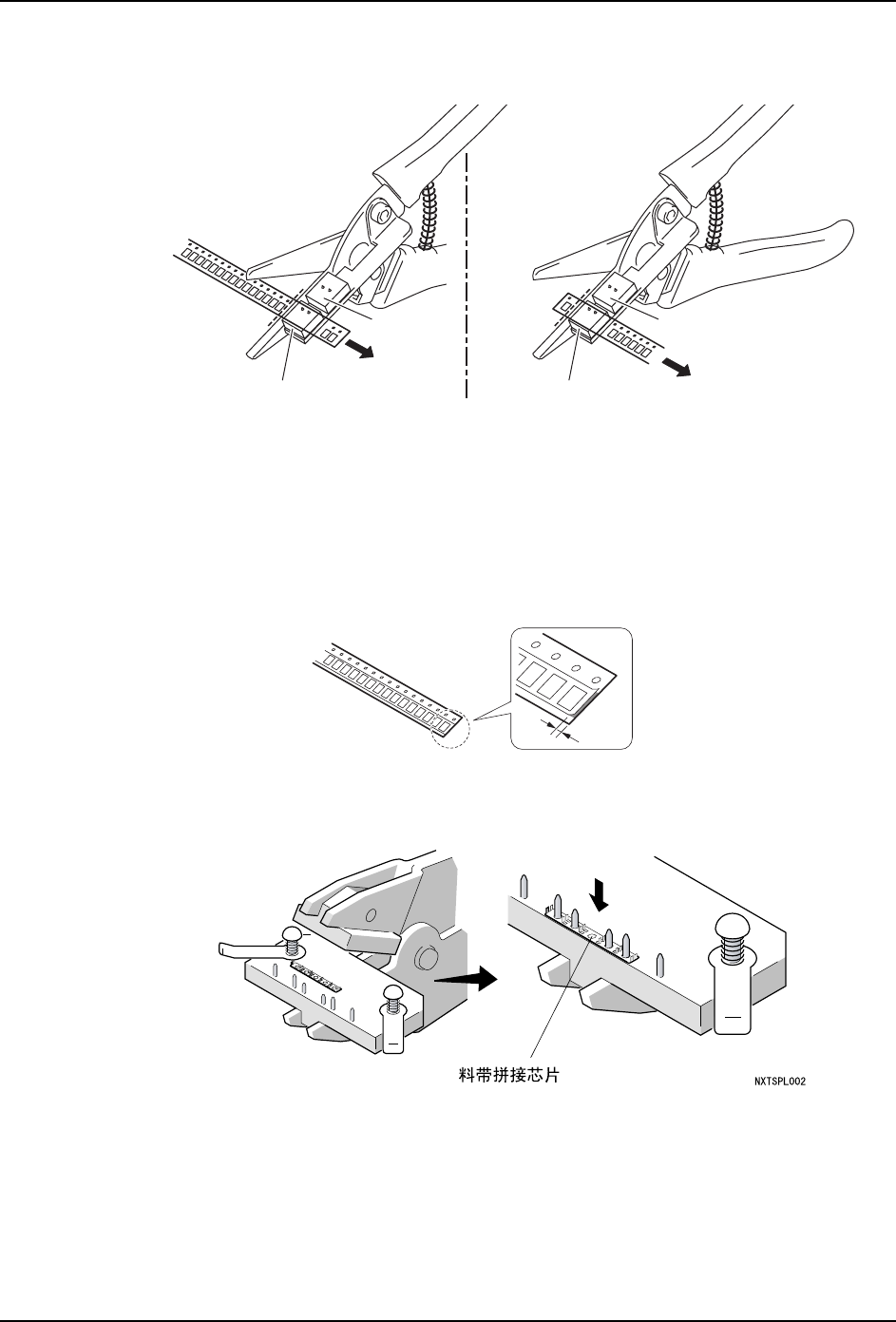

2. 使用料带拼接剪刀，在料带的最后元件的后方与料带间距相吻合的适当位置处剪断料
带。在剪断料带时，请确认表面薄膜处在朝上的状态。
3. 不使用 Fujitrax 时，请确认进行料带拼接的料带元件是否是同种元件。
4. 在新料带上的最初元件的前面与料带间距相吻合的适当位置处剪断料带。在剪断料带
时，请确认表面薄膜处在朝上的状态。
5. 为了使新料带的表面薄膜与旧料带连接时能够很好地剥离。从一端剥离 1mm 左右，然后
将其复原。
备注 )因为元件有可能失落，请不要过分剥离表面薄膜。
6. 将料带拼接芯片放置到料带拼接工具上。
3䯈䎱
3䯈䎱
3䯈䎱
3䯈䎱
կᑨᮍ
ᮄ᭭ᏺ ⦄᳝᭭ᏺ
կᑨᮍ
1;763/
ᮄ᭭ᏺ
1;763/
PP
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 173

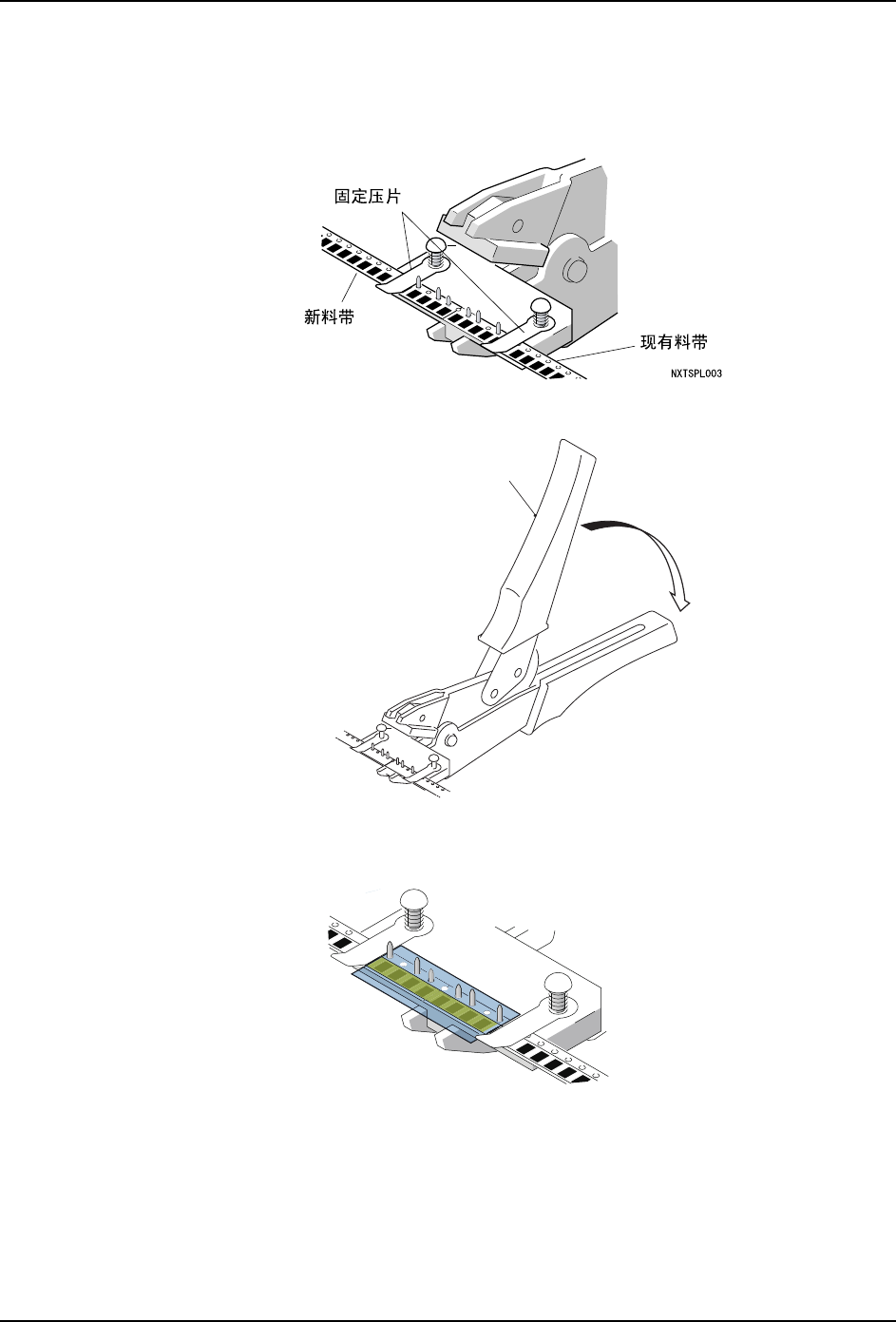

7. 在表面薄膜朝上的状态下，将新旧料带放置在料带拼接工具上。
a. 使旧料带的后端处在料带拼接芯片的中央，然后用固定压片压住使料带不产生偏移。
b. 使新料带的前端处在料带拼接芯片的中央，然后用固定压片压住使料带不产生偏移。
8. 用力握紧料带拼接工具的手柄，通过料带拼接芯片连接双方的料带。
备注 )握紧手柄时，请注意不要夹住手指或身体的其他部位以免受伤。
9. 使用表面薄膜固定已连接在一起的料带。
备注 )请使用与料带宽度相吻合的表面薄膜尺寸。
ᶘ
1;763/
01SYS-0706
5. 生产 SYS-NXT3c-007S0
174 NXT III/NXT IIIc 系统手册

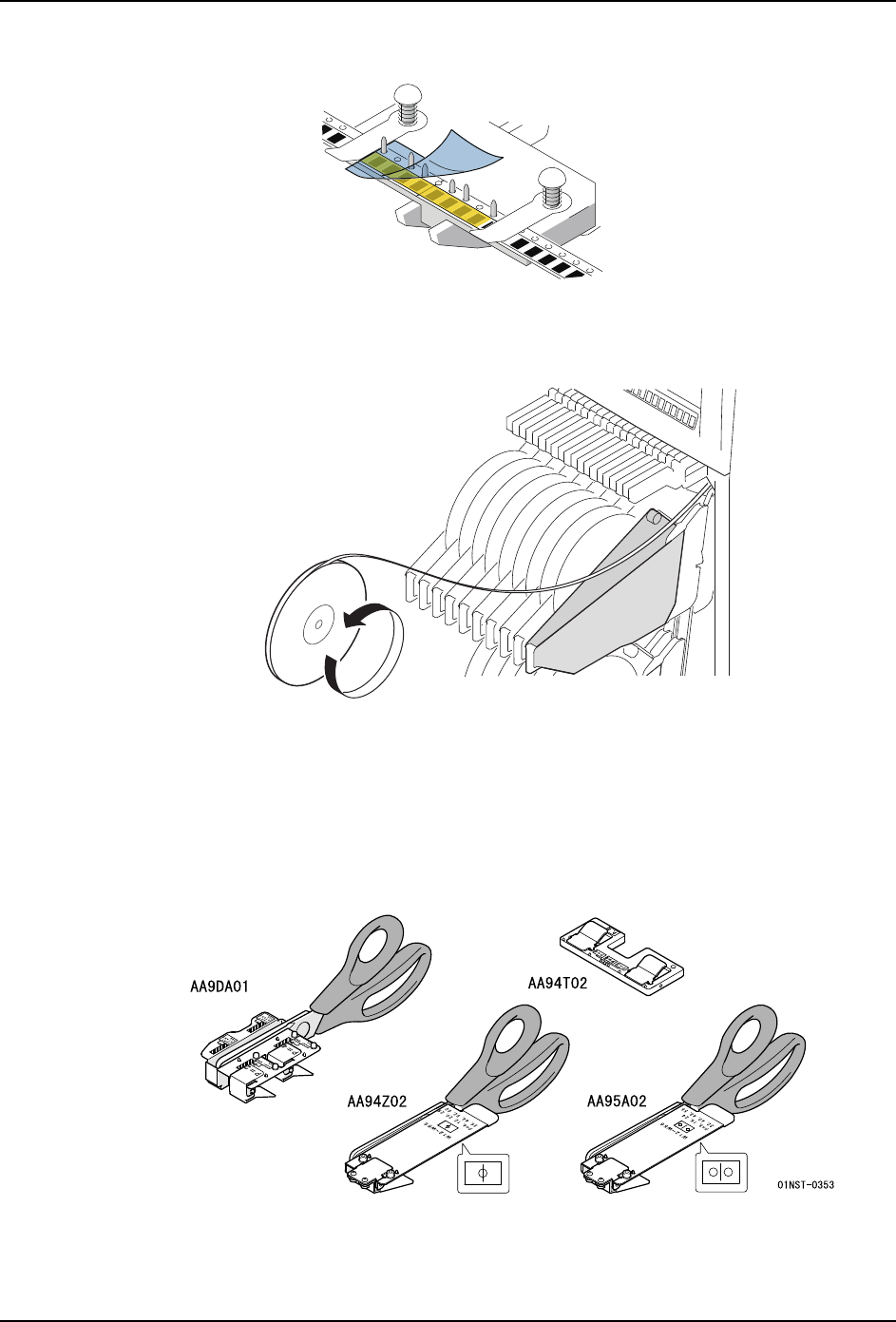

10.缓慢地将拼接胶带的表面薄膜上的蓝色部分剥离。留下已结合在料带上的黄色胶带。
11.拆除料带拼接工具的固定压片，缓慢地将料带拼接后的料带从料带拼接工具上取下来。
12.将料带卷到料卷上， 并且安装到料卷托架上。
13.如果使用了 Fujitrax，当触摸 KIT Handy 上显示的信息后，就会将完成料带拼接这一事
件报告给 Fujitrax。
至此，完成料带拼接作业。
如果使用以下列举的料带拼接治具进行作业时，请参照 [FUJI 智能供料器料带拼接金属检测
部分使用说明书 ]。
01SYS-0707
NXTSPL009b
