NXT-III-IIIC 系统手册.pdf - 第364页
SYS-NXT3c-007S0 8. 辅助软件 NXT III/NXT IIIc 系统手册 343 8.5.5 显示警告记录的一览表 选择标题菜单的警告记录后，将 警告记录以一览表显示。 画面上显示的项目和其含义如下 所示。 8.5.6 设定 Success Rate 单击标题菜单的 [Success Rate] 后，就会显示出成功率 设定画面。 Success Rate 可以按各个生产线或全 部生产线设定。 在画面上显示的项目及其含义…
8. 辅助软件 SYS-NXT3c-007S0
342 NXT III/NXT IIIc 系统手册
8.5.3 确认正在发生的警告
点击标题菜单的 [List] 后，可以按最近的发生顺序一览显示当前正在发生的警告信息。
在警告监视器画面上，当有新的警告发生时，警告监视器的画面会自动更新。在此画面上，
可以确认特定的生产线、机械手的警告。
在画面上显示的项目如下所示。
8.5.4 警告信息的详细内容
在警告一览表的画面上单击详细确认按钮，可以确认警告的详细内容。根据不同编码的发生
次数，可以从频繁发生警告的因素开始采取对策。
6 成功率 显示发生警告时的成功率。
7 不同代码的发
生次数
按照从多到少的顺序以一览显示不同警告代码的发生次数。内
容为错误代码、显示 ( 错误内容的说明 )、次数。由于是以从多
到少的顺序显示，可以有效地实施对策。
8 发生件数的推
移
按照时间段以图表分别显示发生件数的推移。可以确认频繁发
生警告的时间段。例如，线朝右上延伸突然频繁发生警告时，
必须及早采取对策，如果继续持续的话，则说明懈怠了对策。
号码 项目名 说明
号码 说明
1 选择所显示的行时，进行选择。
2 以一览表显示正在发生的警告信息。显示项目分别为生产线名、设备名、料站、
警告监视中的成功率、最近发生的错误。
3 单击此按钮，可以确认所显示警告的详细信息。
4 单击此按钮，选择所有行的复选框 （上述 1）。
5 取消选择的复选框 （上述 1）的选择。
NXTAS0028E
SYS-NXT3c-007S0 8. 辅助软件
NXT III/NXT IIIc 系统手册 343
8.5.5 显示警告记录的一览表
选择标题菜单的警告记录后，将警告记录以一览表显示。
画面上显示的项目和其含义如下所示。
8.5.6 设定 Success Rate
单击标题菜单的 [Success Rate] 后，就会显示出成功率设定画面。
Success Rate 可以按各个生产线或全部生产线设定。
在画面上显示的项目及其含义如下所示。
号码 说明
1 表示发生警告的日期。
2 表示发生警告的生产线名。
3 表示发生警告的设备名及机械手号码。
4 表示警告的显示内容及其料站号码。
5 表示当前所显示的警告记录的页码。想显示其他页码时，点击欲显示的页
码。
6 删除警告记录。
号码 说明
1 选择进行成功率设定的单位。如果选择 [ 全部生产线设定 ] 并进行应用时，所
注册的所有的生产线将按照相同的成功率进行动作。
2 统计警告按照 0 ～ 99.99％进行设定。画面显示时，显示出当前的设定值。
3 统计异常按照 0 ～ 99.99％进行设定。画面显示时，显示出当前的设定值。
4 将统计警告、统计异常的设定返回到初始值。通过单击 [ 应用 ]，反映数据。
5 应用所设定的成功率。如果不按下此按钮，不会反映输入的数据。
8. 辅助软件 SYS-NXT3c-007S0
344 NXT III/NXT IIIc 系统手册

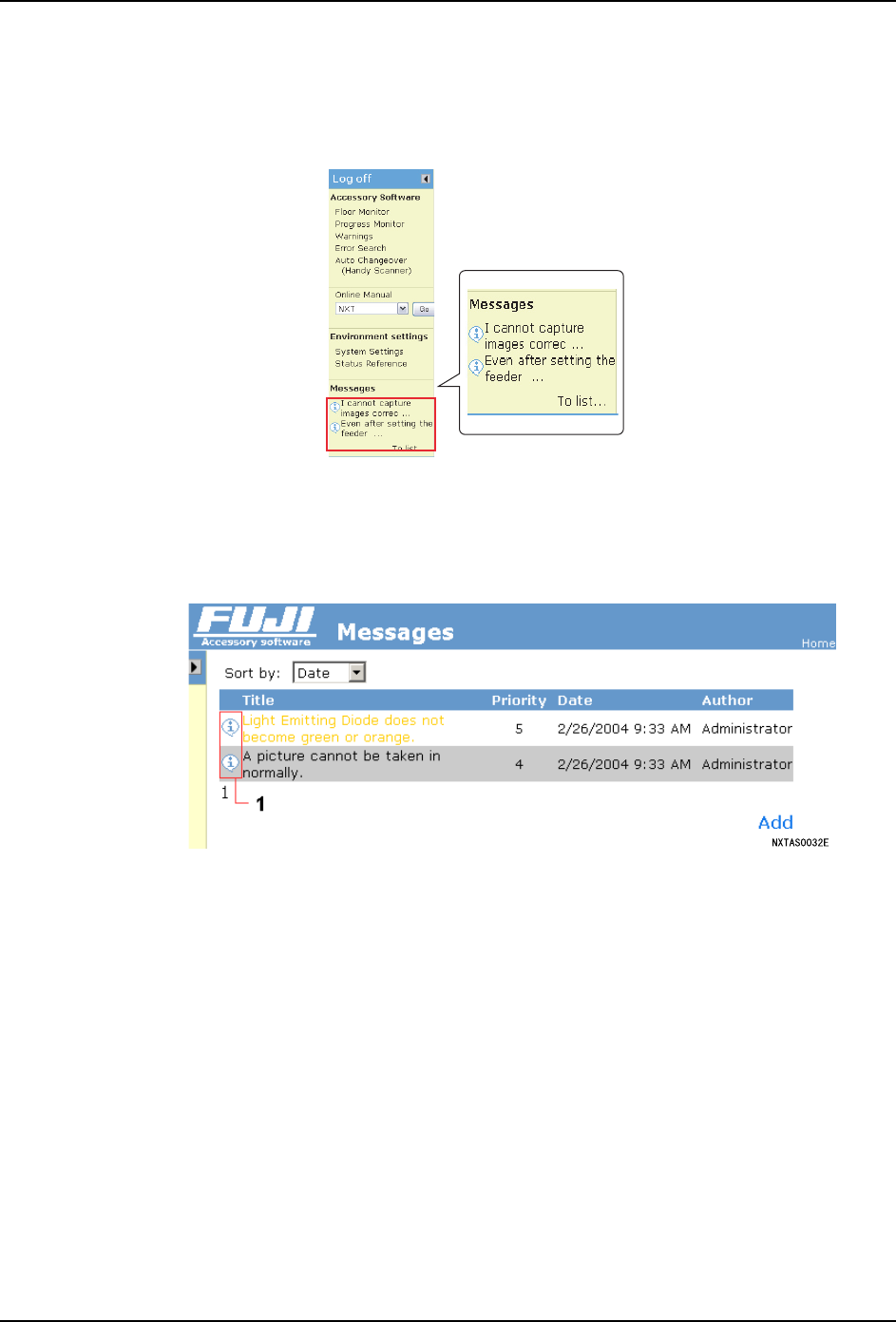

8.6 Whiteboard
利用这个功能，可以在交接班时或者同一个网络内的辅助软件用户之间进行信息交流。
在菜单下部，显示出最新的 5 个信息一览表。
8.6.1 启动 Whiteboard
首先，单击菜单的白板图标。接下来单击 [To List...] 后，显示出在白板内的所有信息，
可以访问信息编辑功能。
30SYS-0338E
