5. 生产 SYS-NXT3c-007S0 232 NXT III/NXT IIIc 系统手册 5.7.4 有效利用供应预约功能时根据机器的向导画面，能够高效率地进行料盘装置 -M 的补料。但是，即使取消机器的向导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行补料。请在以下的情况下利用本功能。 ·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的补料。 1. 请在自动运转中，按下 SUPPLY P…

SYS-NXT3c-007S0 5. 生产

NXT III/NXT IIIc 系统手册 231

5.7.3 如果位置 A、B 双方发生料尽时

在料盘装置 -M 两侧搭载中，如果在位置 A、B 均发生了料尽时，机器变成补料等待状态并停

止运转。以下说明这种情况时的操作步骤。

1. 操作画面上显示先发生料尽的位置侧的补料向导。请根据向导补料。

备注 )

在这里取出空料盘后在操作画面上按下料盘安装按钮也不能完成补料动作

。

2. 当补料结束时机器就会开始重新运转，并变成只是单侧位置的补料等待状态。

备注 )上表表示位置 A 先发生料尽，并进行了补料的情况。

3. 操作画面上显示另一方位置侧的补料向导，因此请根据向导补料。以上完成位置 A、B 的

补料。

另外，由于现生产 Job 即将结束，想要使用各自料盘装置内剩余的元件继续生产时，请从位

置 B （后发生料尽的一侧）中拔下相同种类的料盘，设置到位置 A 中。

安装后，先按下操作画面的料盘安装按钮再执行吸取点指定。详细请参照 " 4.8.3 指定料

盘元件的吸取开始点 "。

Slot

5. 生产 SYS-NXT3c-007S0

232 NXT III/NXT IIIc 系统手册

5.7.4 有效利用供应预约功能时

根据机器的向导画面，能够高效率地进行料盘装置 -M 的补料。但是，即使取消机器的向导，

通过按下 SUPPLY PARTS 按钮也能够高效率地进行补料。请在以下的情况下利用本功能。

·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的补料。

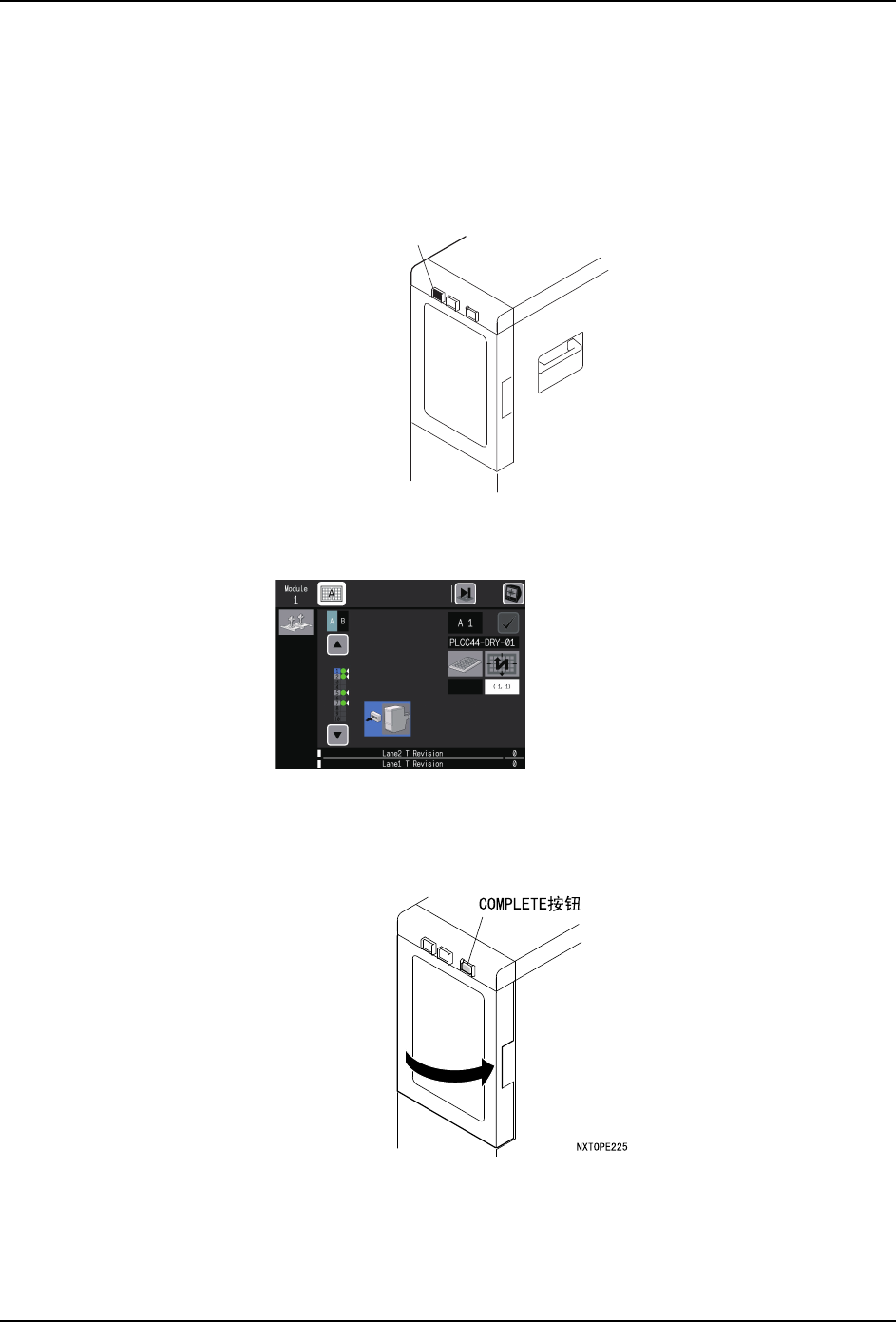

1. 请在自动运转中，按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。

2. 显示出安装画面。料盘装置 -M 进行退避动作，处于可以进行供应的状态。

3. 打开正面门安装料盘元件。安装方法请参照 "5.7.1 向导画面和补料步骤（Verify ON

时）" 或者 "5.7.2 向导画面和补料步骤（Verify OFF 时）"。

4. 最后关闭正面门，按下 COMPLETE 按钮。

01SYS-0181S

6833/(3$576ᣝ䪂

01SYS-0794

SYS-NXT3c-007S0 5. 生产

NXT III/NXT IIIc 系统手册 233

5.8 发生错误时的处置

发生了某种异常后，就会显示错误画面。

发生错误时，请参考图标并委托维修保养作业员或技术人员排除错误。

1. 必要时，请按下 [READY ON] 按钮，恢复到通常的生产。

JobNameLane2_T_00

JobNameLane1_T_00

01SYS-0711S

ᔸᑮੇሲ

䀙䲚ᔸᑮ↛僚

ؗᚥ

⭱䶘ѰᔸᑮੇሲⲺжѠׁᆆȾ

ԛഴᖘᔸᑮ৕ഖᡌᔸᑮ䜞ԬȾ

䘏䠂㺞⽰ਇ⭕Ҽ╅≊ࠋ

Seek NumberѰᔸᑮ৕ഖȾ

൞Accessory softwareᱴ⽰ᴪ䈜㓼Ⲻ޻ᇯȾ

ᔸᑮփ㖤Ⲻ

I/O

䗉࠰Ƚ䗉ޛ⣬ᘷȽᔸᑮ䜞Ԭ੃ㅿθ䀙䲚ᔸᑮᰬᱴ⽰ᗻ㾷ⲺؗᚥȾ

ᔸᑮ৕ഖ

ؗᚥ

01SYS-0712
