NXT-III-IIIC 系统手册.pdf - 第448页
SYS-NXT3c-007S0 10. 各种软件工具的使用方法 NXT III/NXT IIIc 系统手册 427 参照料站托架 / 供料器 / 料盘装置的版本等 1. 首先，在 [Machine Selection] 内选择对象机器。 2. 请从 [Select module] 框内选择要操作的模组。 3. 请从 [Menu] 框内选择 [Unit Configuration]- [Device information] 。显示 [D…
10. 各种软件工具的使用方法 SYS-NXT3c-007S0
426 NXT III/NXT IIIc 系统手册
10.8.10 参照装置配置
Equipment Check 能够在生产中参照安装在模组中的吸嘴信息、各装置的序列号和固件版本
等的装置配置信息。
参照模组内的吸嘴置放台和吸嘴使用情况
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [[Menu] 框内选择 [Unit Configuration]-[Nozzle information]。
3. 请从 [Select module] 框内选择要操作的模组。
显示 [Nozzle unit Information]。
a. 此处能够参照以下的信息。
·吸嘴置放台信息：装置种类和序列号
·吸嘴信息：装置种类 （或者序列号）和现生产 Job 中的使用情况
b. 表示现生产 Job 中没有使用变灰的吸嘴。
c. 对于没有在吸嘴规格数据中注册的吸嘴，仅显示序列号。
01SYS-0347E
01SYS-0348E
SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 427

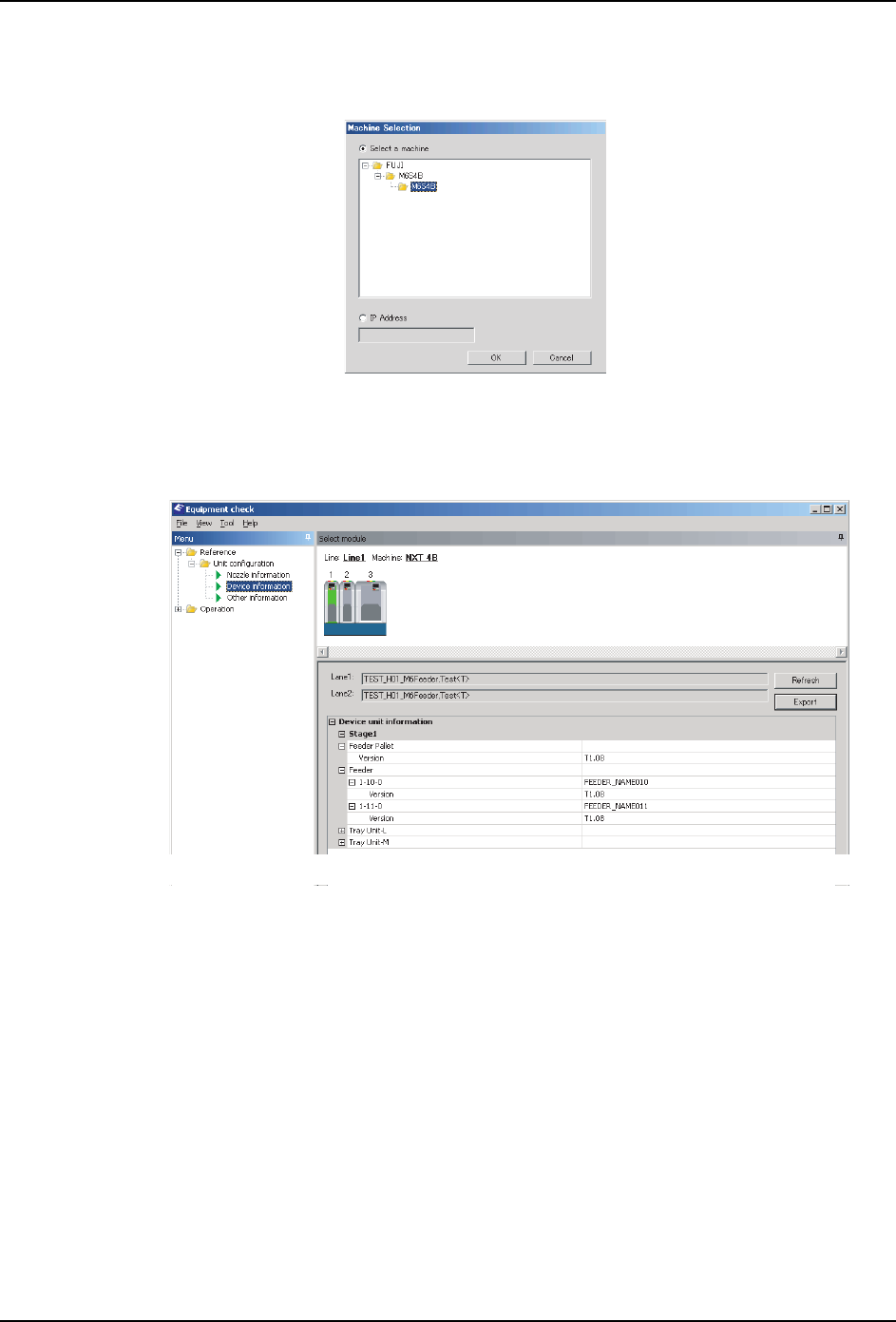

参照料站托架 / 供料器 / 料盘装置的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。
3. 请从 [Menu] 框内选择 [Unit Configuration]-[Device information]。显示 [Device
unit Information]。
a. 此处能够参照以下的信息。
·料站托架信息：版本
·供料器信息： 供料器 ID、序列号和版本
·料盘装置 -LT 信息： 序列号和版本
·料盘装置 -LTC 信息： 序列号和版本
·料盘装置 -M 信息： 序列号和版本
01SYS-0347E
01SYS-0349E
10. 各种软件工具的使用方法 SYS-NXT3c-007S0
428 NXT III/NXT IIIc 系统手册

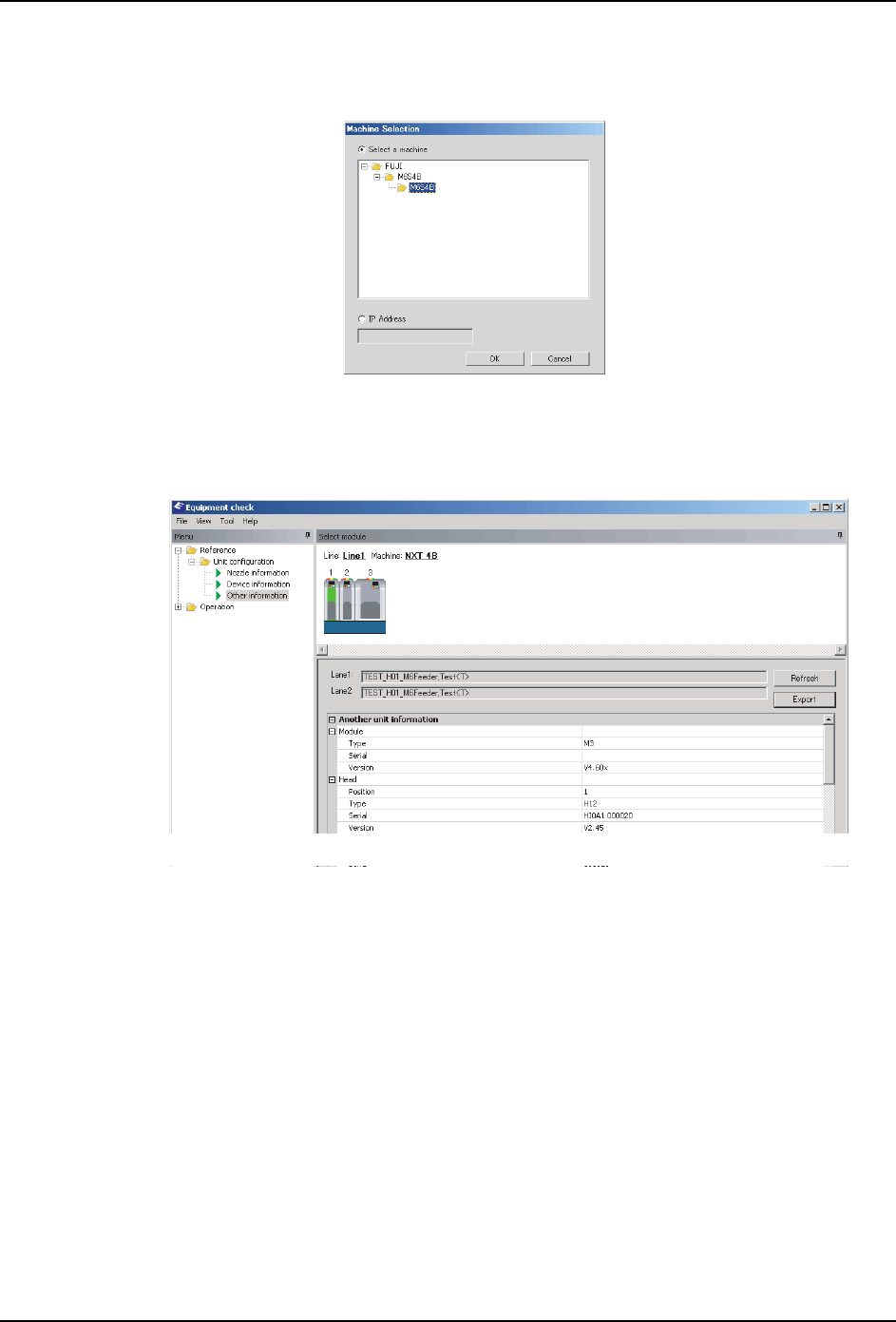

参照模组 / 工作头 / 相机的版本等
1. 首先，在 [Machine Selection] 内选择对象机器。
2. 请从 [Select module] 框内选择要操作的模组。
3. 请从 [Menu] 框内选择 [Unit Configuration]-[Other unit information]。显示 [Other
unit Information]。
a. 此处能够参照以下的信息。
·模组信息：装置种类、序列号、版本
·工作头信息：位置、装置种类、序列号、版本
·搬运轨道信息：装置种类、序列号、BANK、I/F 电路板版本
·相机信息：装置种类、序列号、版本
·加压力校正台的信息：版本、校正值、过滤器频率
01SYS-0347E
01SYS-0350E
