SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 159

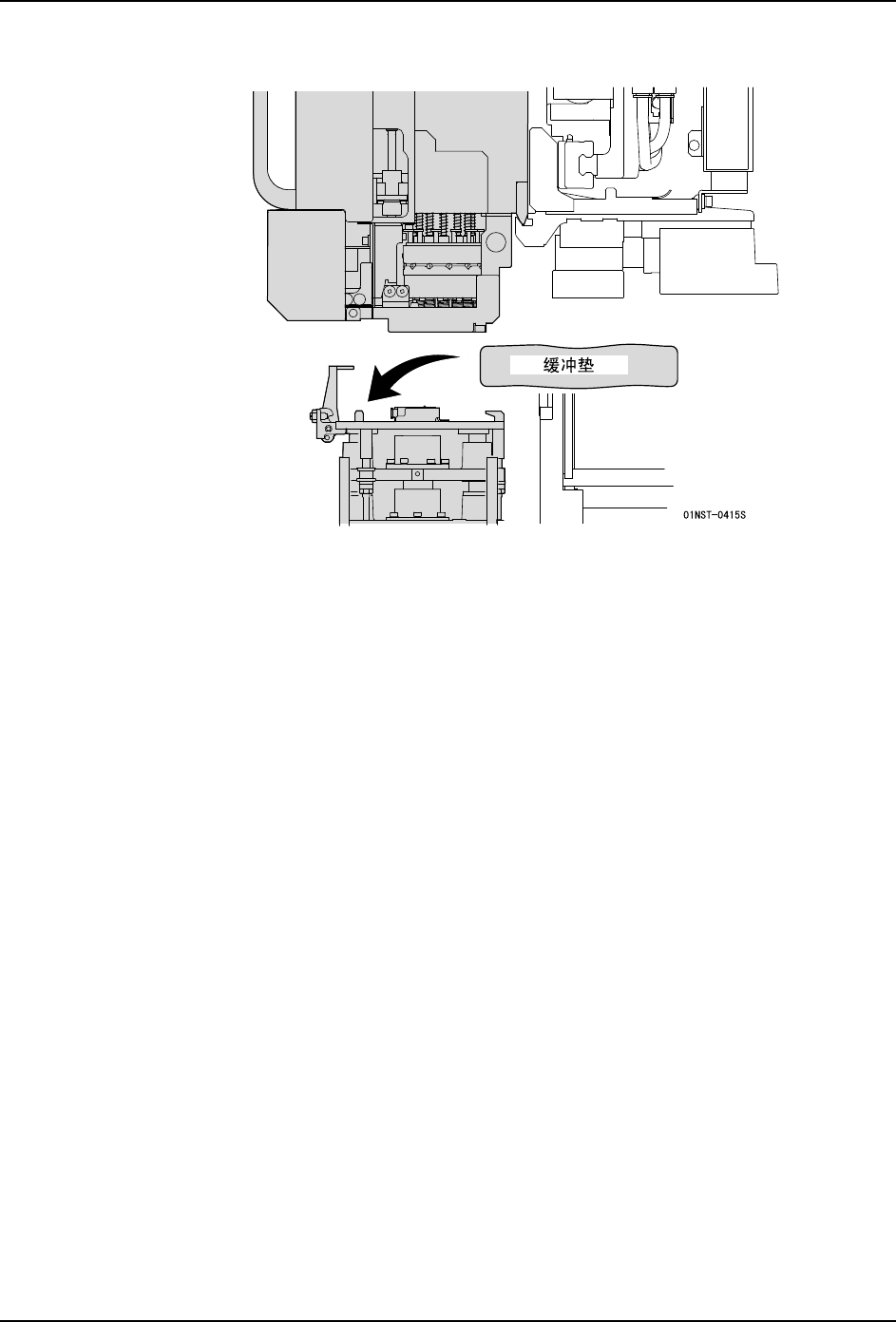

3. 在吸嘴更换器上请放置缓冲垫或气垫。
备注 )缓冲垫和气垫没有配置在机器中。在装卸工作头的时候，为了防止倾斜的工作头与吸
嘴更换器直接接触，请准备尺寸合适的缓冲垫。另外，完成工作头的装卸后，请除去缓
冲垫。
4. 生产准备 SYS-NXT3c-007S0
160 NXT III/NXT IIIc 系统手册
4.11.5 安装 H02F 工作头之前的准备事项
H02F 工作头上的挡板必须和机器匹配。如果不匹配，则请根据如下方法进行更换。
在 NXT-3 上安装 H02F 工作头之前请先确认挡板是否匹配。如果该挡板不适用于 NXT-3(c),
则请更换。

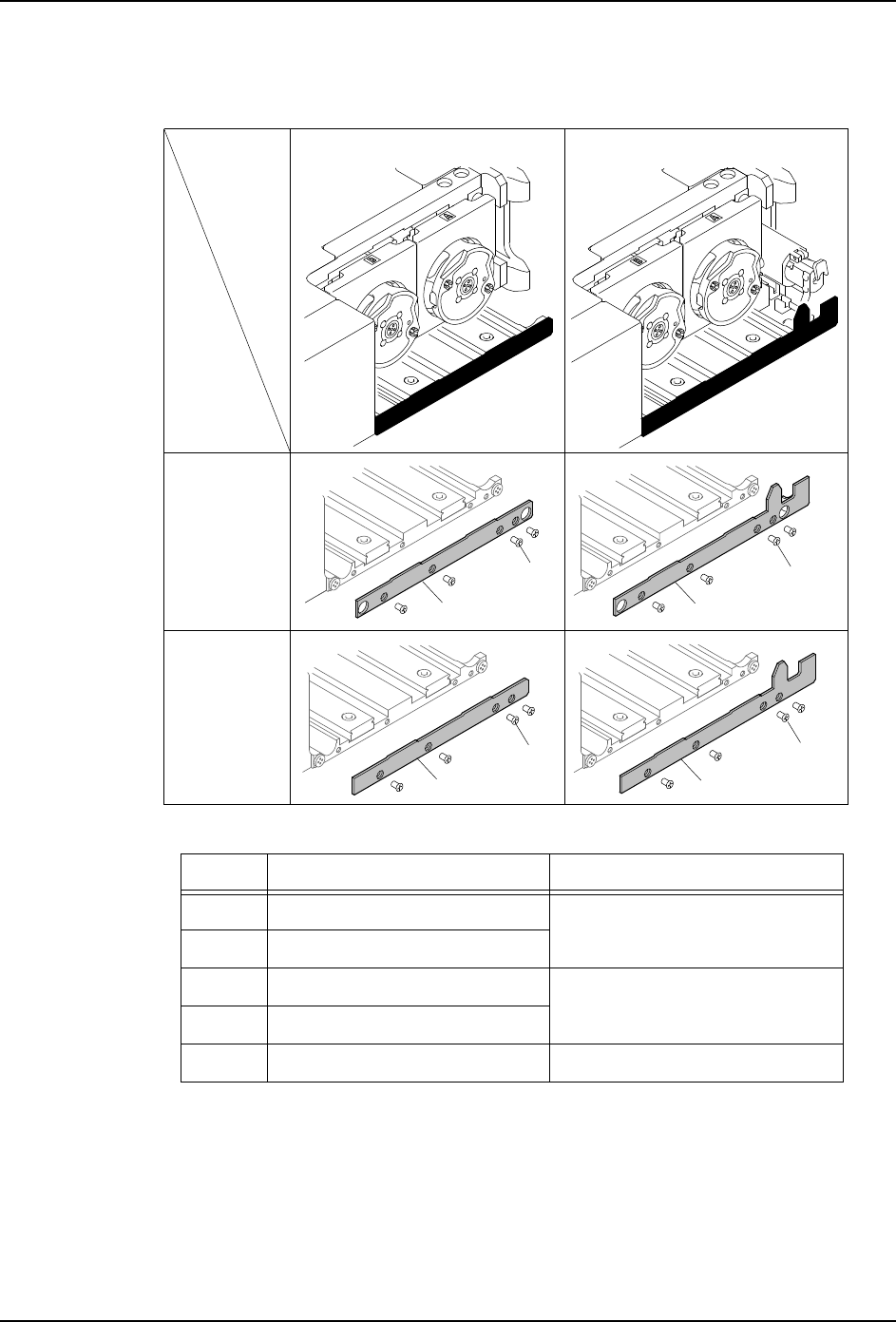

1. 请拆除螺丝并拿掉挡板。
注意 )请妥善保管从工作头上拆下来的挡板。在 NXT-2(c) 上安装 H02F 工作头时需重新使用
该挡板。
2. 请用螺丝将适用于 NXT-3(c) 的挡板安装到 H02F 工作头上。
编号 零部件名 （图号） 备注
1 挡板 （2MGTHH0004xx） 用于 NXT-3, NXT-3c,
AIMEX-3, AIMEX-3c
2 挡板 （2MGTHH0010xx）
3 挡板 （2MGTHH0017xx） 用于 NXT-2, NXT-2c,
AMEX, AIMEX-2, AIMEX-2S
4 挡板 （2MGTHH0022xx）
5 螺丝 （2MGTHH0021xx） 4 颗
01SYS-0942-Sa
NXT-3
NXT-2
AIMEX
AIMEX-2
AIMEX-2S
AIMEX-3
AIMEX-3c
NXT-2c
NXT-3c
1
5
5
5
5
2
3
4
No backup pin picker With backup pin picker
0.19 Nm
0.19 Nm
0.19 Nm
0.19 Nm
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 161

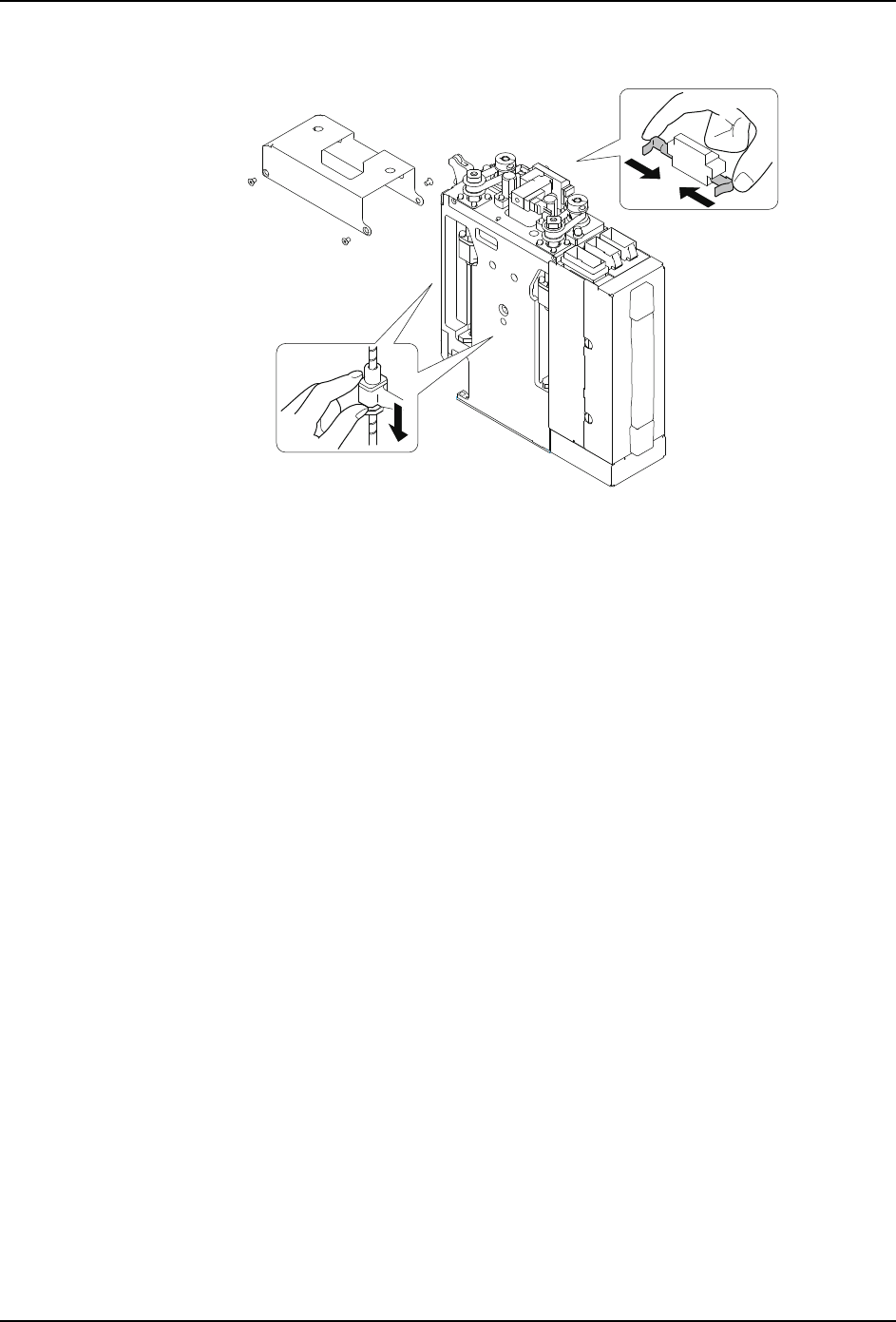

3. 请在下拉 2 个 Z 轴的同时确认挡板和 Z 轴的活动部件之间是否会发生碰撞。
a. 请拆除顶罩。
b. 请边按用于防止 Z 轴下滑的制动器两端，边用手指将 Z 轴的滚珠丝杆螺帽推至下端。
c. 请确认挡板与 Z 轴的活动部件是否会发生碰撞
01SYS-0943
0.69 Nm
