10.8.3 确认生产线外的机器
在维修保养室等场所进行生产线外的机器的动作确认时，变成了在 Fuji Flexa 的管理之外
进行动作确认。在生产线外的 PC 中启动 Equipment Check 进行机器的确认。
首先，在 [Machine Selection] 内指定对象机器 （基座）的 IP 地址。接着，从 EquipCheck
窗口的 [Select module] 框内选择进行操作的模组，进行乽 10.8.4 通过传感器、I/O 确认
故障状态乿中列举的确认。
备注 )进行料盘装置 -LT、LTC 的确认时，事先请确认生产中不使用的托架没有安装在料盘箱
内。
备注 )因为没有显示模组的图标，所以，请选择从机器的左面开始计算的模组位置。
01SYS-0229E
SYS-NXT3c-007S0 10. 各种软件工具的使用方法
NXT III/NXT IIIc 系统手册 417
10.8.4 通过传感器、I/O 确认故障状态
〈搬运轨道〉

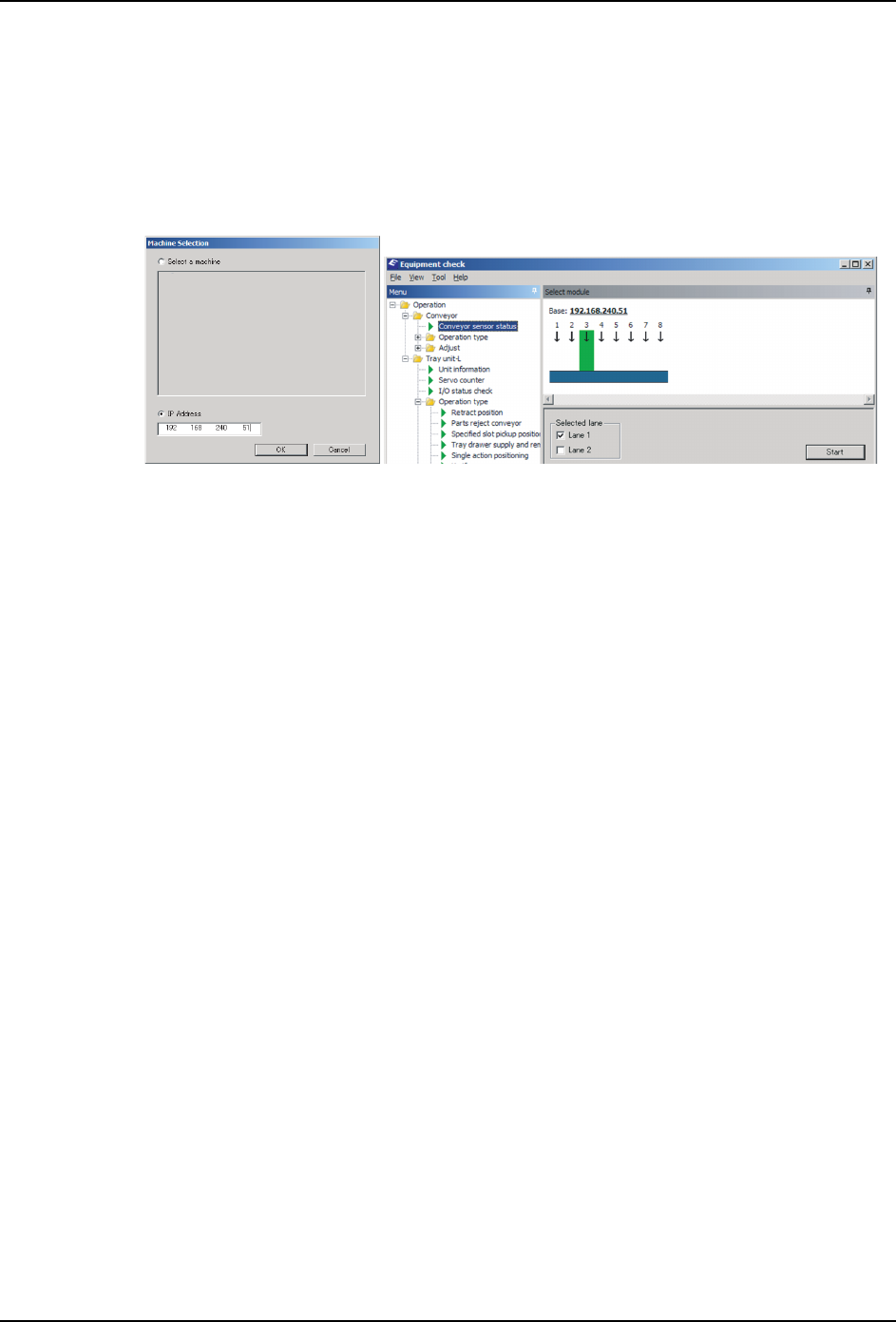

1. 请从 [Menu] 框内选择 [Operation]-[Conveyor]-[Conveyor sensor status]。
2. 在 [Selected lane] 框内选择要执行的轨道。
3. 机器启动后如果还没有按下过 START 按钮时，请按下操作面板的 START 按钮。机器进行
电路板有无的确认。接着，按下 CYCLE STOP 按钮。
4. 请点击 [Start]。显示传感器状态。
〈料盘装置 -LT、LTC〉
1. 请从 [ 工具 ] 菜单中选择 [Adjustment mode start]。
备注 )如果机器已经处于调整模式，不需要该操作。

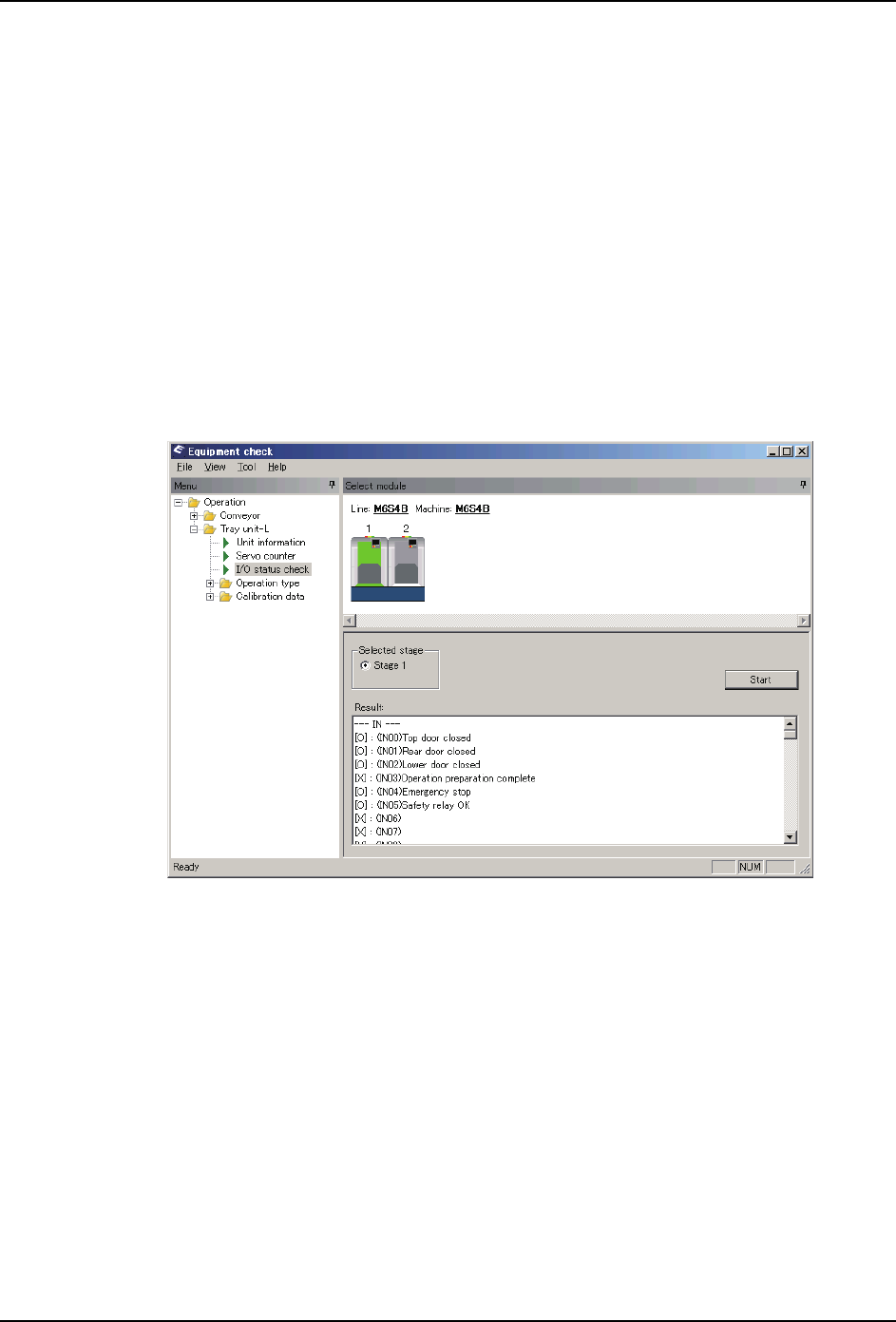

2. 请从 [Menu] 框内选择 [Operation]-[Tray unit-L( 或 LT、LTC)]-[I/O status check]。
3. 请点击 [Start]。显示 I/O 状态。
4. 在确认了 I/O 状态后，请选择 [Menu] 菜单的 [Adjustment mode end]，将机器变成通常
模式。
01SYS-0614E
10. 各种软件工具的使用方法 SYS-NXT3c-007S0
418 NXT III/NXT IIIc 系统手册
〈基座、模组〉

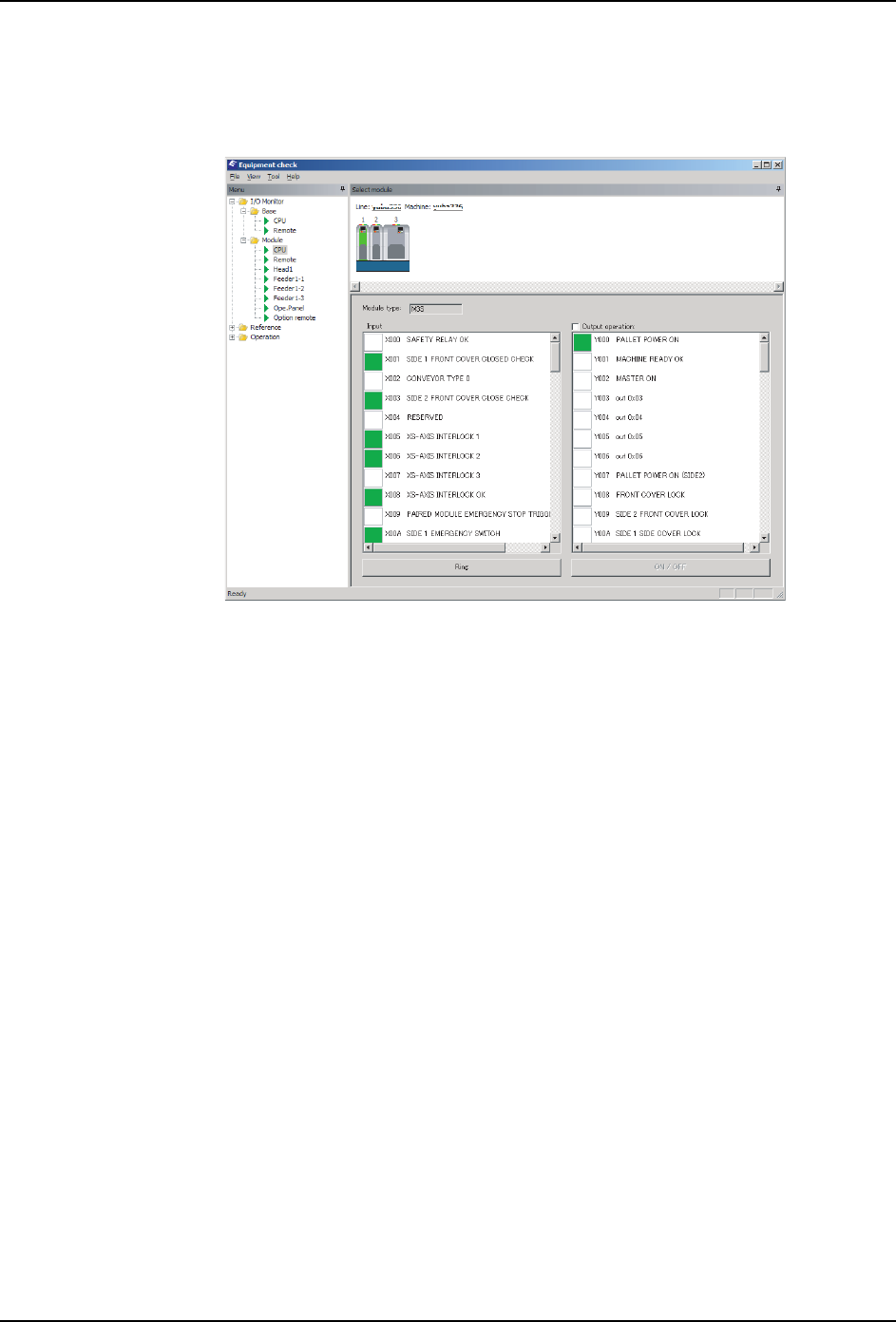

1. 请从 [Menu] 框内选择 [I/O monitor]-[Base] 或 [Module]，然后选择各项目。
2. 显示 I/O 监视器。
a. [Input signal]
·绿色的指示器表示输入为 ON，白色的指示器表示输入为 OFF。
b. [Output signal]
·绿色的指示器表示输出为 ON，白色的指示器表示输出为 OFF。选择 [Output
signal] 后，锁定对象模组的各项目，能够变更输出状态。
c. [Ring]
·能够设定成当输入为 ON 时发出铃声。在选择了想要发出铃声的 I/O 项目后，请单
击 [Ring]。
d. [ON/OFF]
·在切换输出状态时使用。选择 [ 输出操作 ] 并选择 I/O 项目后，请单击 [ON/OFF]。
