9. 各种功能的设定和管理 SYS-NXT3c-007S0
368 NXT III/NXT IIIc 系统手册

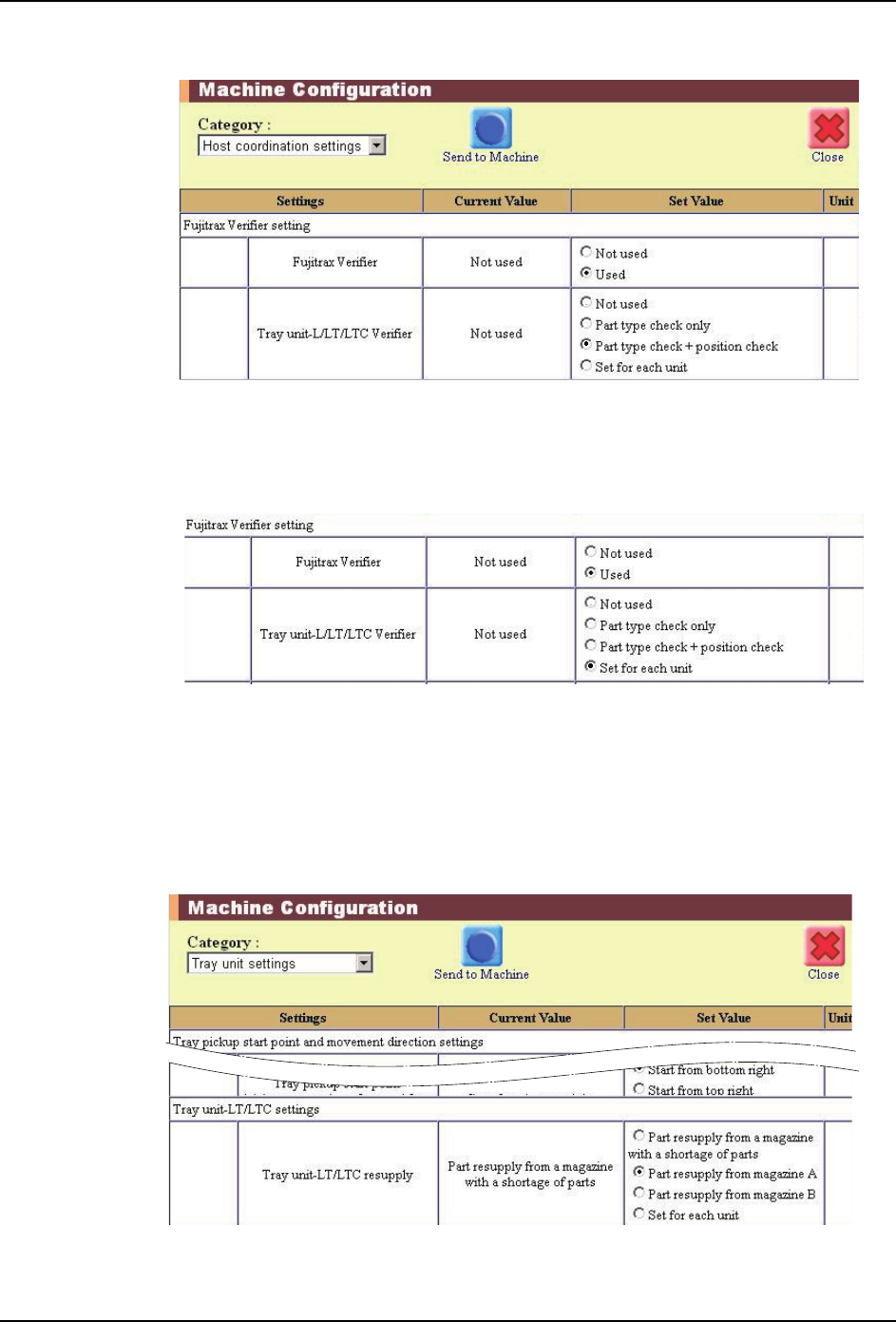

1. 请设定 Fujitrax。
•[Fujitrax Verifier]：[Used]
•[Tray unit L/LT/LTC Verifier]：[Part type check + Position check]
备注 )按照料盘装置的种类进行设定时，请进行以下的设定。
•[Fujitrax Verifier]：[Used]
•[Tray unit L/LT/LTC Verifier]：[Set for each unit]
•[Tray unit LT Verifier]：[Part type check + Position check]
•[Tray unit LTC Verifier]：[Part type check + Position check]
2. 请设定料盘箱 LT/LTC 补料动作。
•[Tray unit-LT/LTC resupply]： [Part resupply from magazine A] or [Part
resupply from magazine B]
01SYS-0896E
01SYS-0897E
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 369

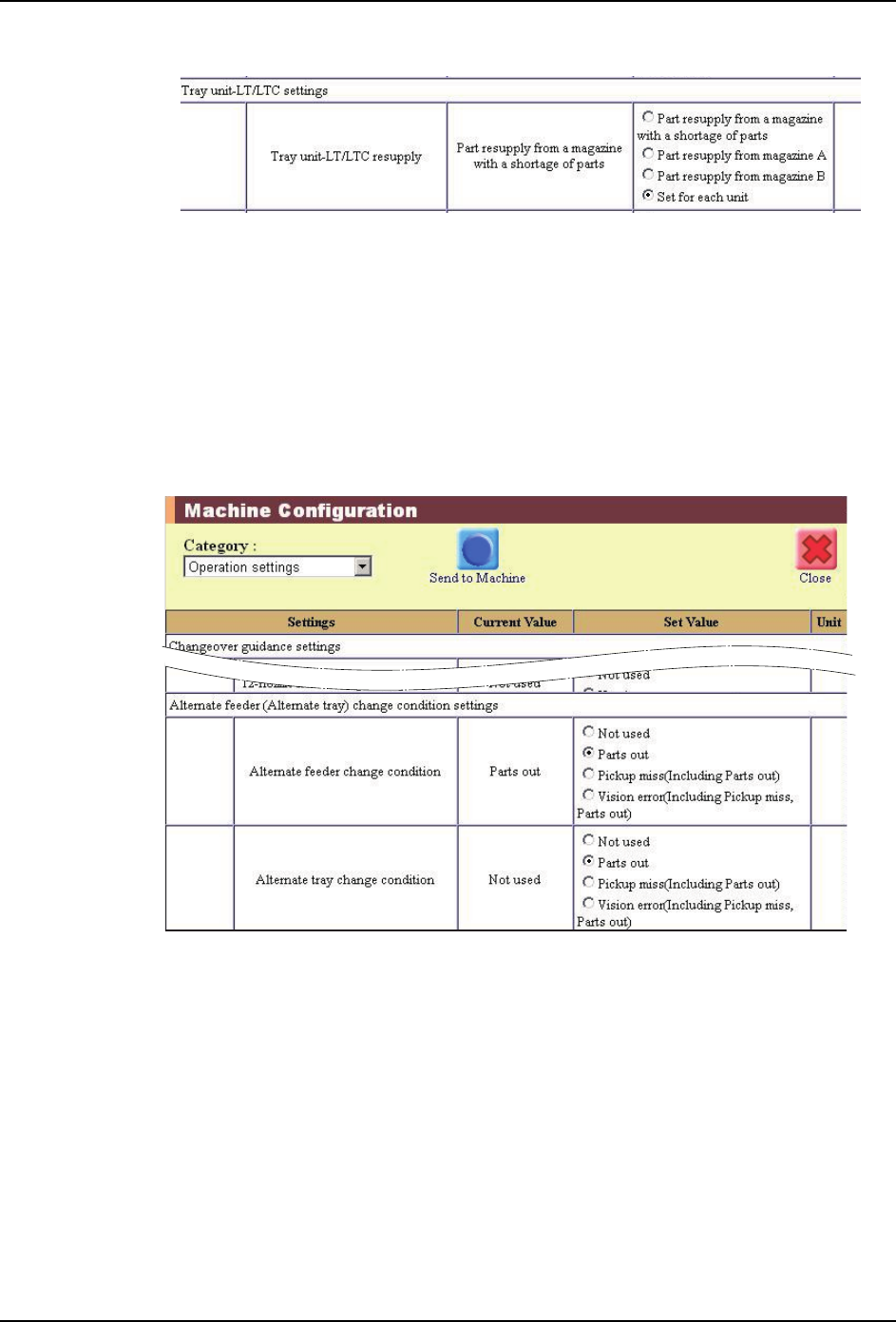

备注 )如果按料盘箱种类设定时，请进行以下的设定。
•[Tray unit LT/LTC resupply]：[Set for each unit]
•[Tray unit LT resupply]： [Part resupply from magazine A] or [Part
resupply from magazine B]
•[Tray unit LTC resupply]： [Part resupply from magazine A] or [Part
resupply from magazine B]
备注 ) 设定补料动作后，请将 Job 传送到机器上。即使已传送过也重新传送。
3. 请设定料盘的 Next device 移动条件。
•[Alternate tray change condition]： [Part out]
01SYS-0894E
01SYS-0895E
9. 各种功能的设定和管理 SYS-NXT3c-007S0
370 NXT III/NXT IIIc 系统手册
4. 请设定 Next device 移动顺序。
•[Tray supply order] : [Slot number order]
•[Dynamic alternate tray supply device transition order] : [Priority given
to production magazines] 或 [Priority given to supply magazine]
备注 ) 1.使用移动顺序 A 时，设定哪一种都可以。
2.设定料盘供应顺序中优先使用旧元件时，请设定为 「元件登录时间顺序」。
需要如下设定 Job，设定才有效。
a. 请在生产料盘箱内设定全部的初始料站。
·转换顺序 A 时：在初始料站料盘的托架上配置次料站料盘。
·转换顺序B和C时：请在与初始料站料盘所不同的托架上配置次料站料盘。
b. 选择 Machine Configuration 的 「Feeder Setup」选项，将生产用机器的所有料槽
的 Status 设定为 「Fixed」。
a. 在 Machine Configuration 内的项目 [TULT][TULTC] 的设定中，将补料用料盘箱的
全部料槽的 Status 设定为 [Reserved]。
b. 进行优化。
备注 )详细内容请参照 [NXT 系列编程手册 ]。
