SYS-NXT3c-007S0 5. 生产 NXT III/NXT IIIc 系统手册 211 5. 请拿住捏手，放下托架挡块。 6. 请关闭正 面门，按下 COMPLETE 按钮。 备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。 7. 如果使用了附加位置检查的料盘验 证功能时，机器就会读取料盘托架 的 FIDL，确认所安 装的元件种类、吸取开始点及料盘 高度。当安装了别的元件或者元件 从料盘的凹槽内跳 出时，就会再次显示…
5. 生产 SYS-NXT3c-007S0
210 NXT III/NXT IIIc 系统手册

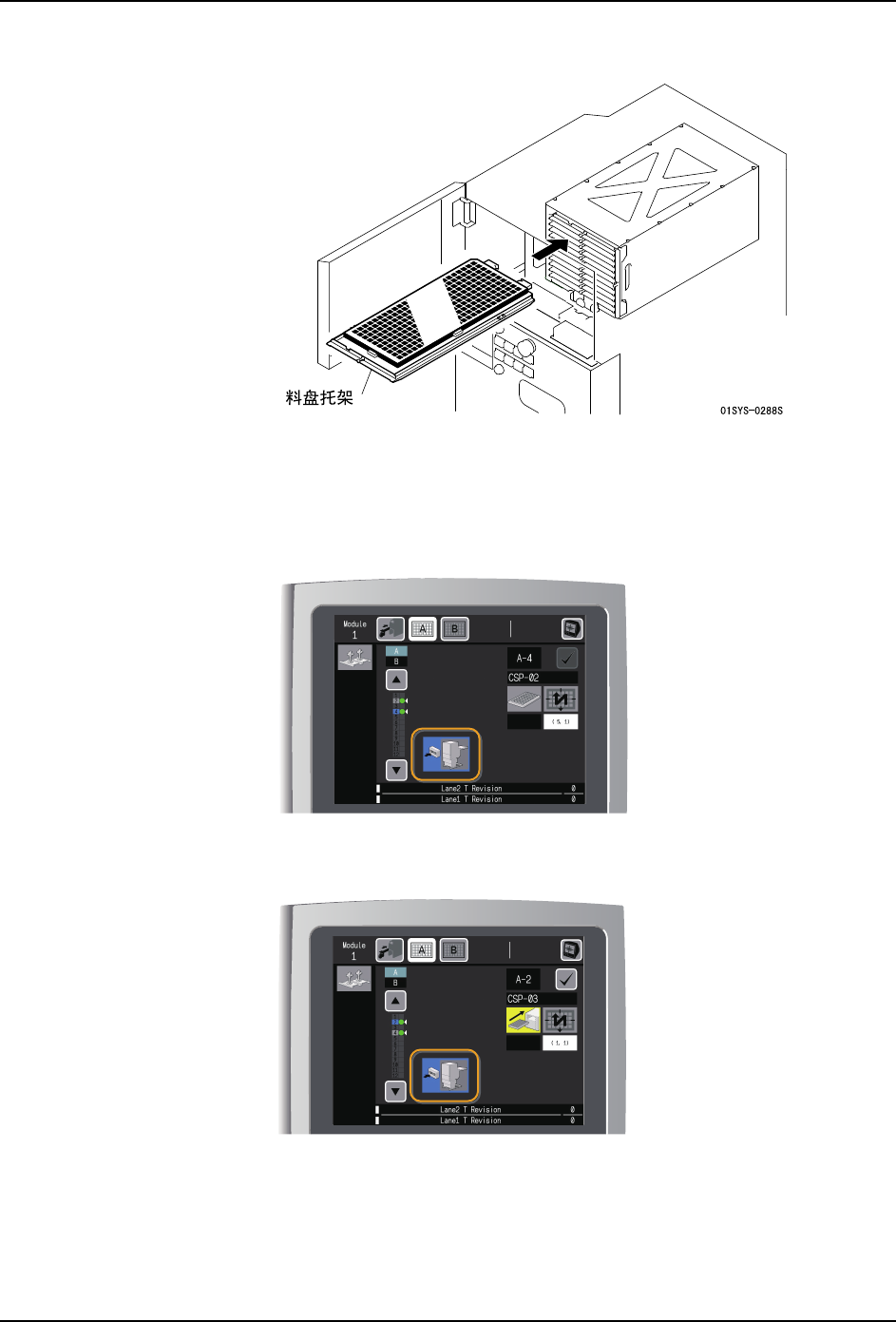

2. 将料盘托架安装到对象料槽上。
注意 )将料盘托架安装到料盘箱内时，在不产生冲击的情况下将料盘托架放入最里面。
备注 )
如果变更补料料槽的顺序时，按下画面内的选择料槽按钮，变更选择料槽后请安装料盘。
3. 其他料槽也有更换向导时，请重复以上的作业。
4. 当完成所有的补料后，就会显示按下 COMPLETE 按钮的向导画面。
备注 )即使没有完成所有料盘的补料，如果已安装生产中需要的料盘，就能够重新开始生产。
这时，也会显示按下 COMPLETE 按钮的向导画面。
01SYS-0783
01SYS-0784
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 211

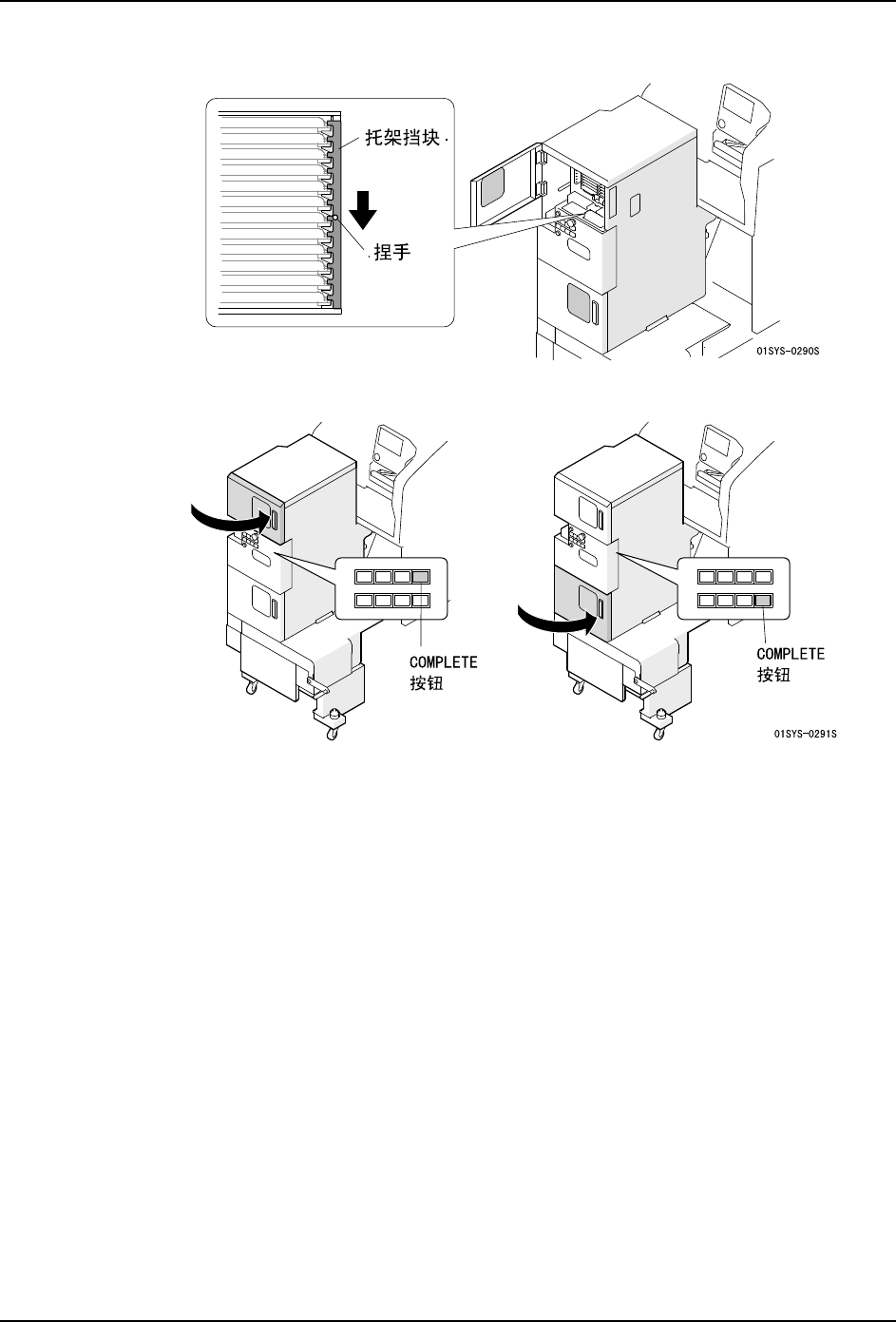

5. 请拿住捏手，放下托架挡块。
6. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
7. 如果使用了附加位置检查的料盘验证功能时，机器就会读取料盘托架的 FIDL，确认所安
装的元件种类、吸取开始点及料盘高度。当安装了别的元件或者元件从料盘的凹槽内跳
出时，就会再次显示料盘安装向导画面，因此请重新正确地安装料盘。
5. 生产 SYS-NXT3c-007S0
212 NXT III/NXT IIIc 系统手册
5.6.2 向导画面和补料步骤 （Verify OFF 时）
请确认元件补料向导画面。
01SYS-0740S
֒ѐੇሲ㻻㖤ؗᚥ
֒ѐੇሲ
㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%Ѱ㺞⽰ᯏⴎփ㖤Ⱦδ$рቸȽ%сቸε
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
࠽ᦘ⭱䶘䫤
࠽ᦘ⭱䶘䫤
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰ᯏⴎрቸⲺᯏ″ⲺᯏⴎȾ
㻻ᯏㄏ ੮౪ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
1H[WGHYLFH
с䫤࠽ᦘ⭱䶘Ⱦ
ᆿ㻻ᯏⴎݹԬδᯏⴎ%ε
ᆿ㻻ᯏⴎݹԬδᯏⴎ$ε
ᆿ㻻בᯏಞݹԬ
ᯏ″
