B: 画面切换按钮 · 常设按钮区域
配置将显示中的画面切换为其他画面的按钮。并且配置画面共用的指令按钮。
备注 )
1.背景色为淡蓝色的按钮表示活跃状态。
2.表格中的图标是一部分例子。除此以外的图标请参照 NXT III/NXT IIIc 快速参考手册的图标
一览表。
C: 向导显示区域
显示机器状态或操作要示、换线或维修保养时的作业向导。
向导以图标进行。根据向导的种类不同，图标的背景色也变化。
图标 含义
生产按钮。按下此按钮，机器进入生产模式。
换线信息按钮。按下此按钮，机器显示换线菜单。
手动按钮。按下此按钮，机器进入手动指令模式。
相机按钮。按下此按钮，操作画面显示模组内的相机所拍摄的影
像。
1 蓝色 要求操作员作业。
2 灰色 显示机器的状态。
3 黄色 警告向导。需要关注的警告位置以红框显示。
01SYS-0925
123
SYS-NXT3c-007S0 2. 各部分名称和功能
NXT III/NXT IIIc 系统手册 53
D: JOb 显示区域
显示传送到机器上的 Job 名。上面一行表示轨道 2，下面一行表示轨道 1。而且还显示各轨
道上是否有电路板或生产数量。
显示在搬运轨道上是否存在电路板。
关于向导画面
通过以下画面，机器向操作员要求所需操作或作业。
a. 生产模式画面
b. 换线信息画面
1 Job 切换向导
2 轨道上有无电路板
3 Job 名
4 已生产电路板数量
显示色 内容
白色 搬运轨道上不存在电路板。
黄绿色 搬运轨道上存在生产中的电路板。
绿色 搬运轨道上存在已完成生产的电路板。
01SYS-0924
213 4
01SYS-0643
JobNameLane2_T_00
JobNameLane1_T_00
01SYS-0728
JobNameLane1_T_00
2. 各部分名称和功能 SYS-NXT3c-007S0
54 NXT III/NXT IIIc 系统手册

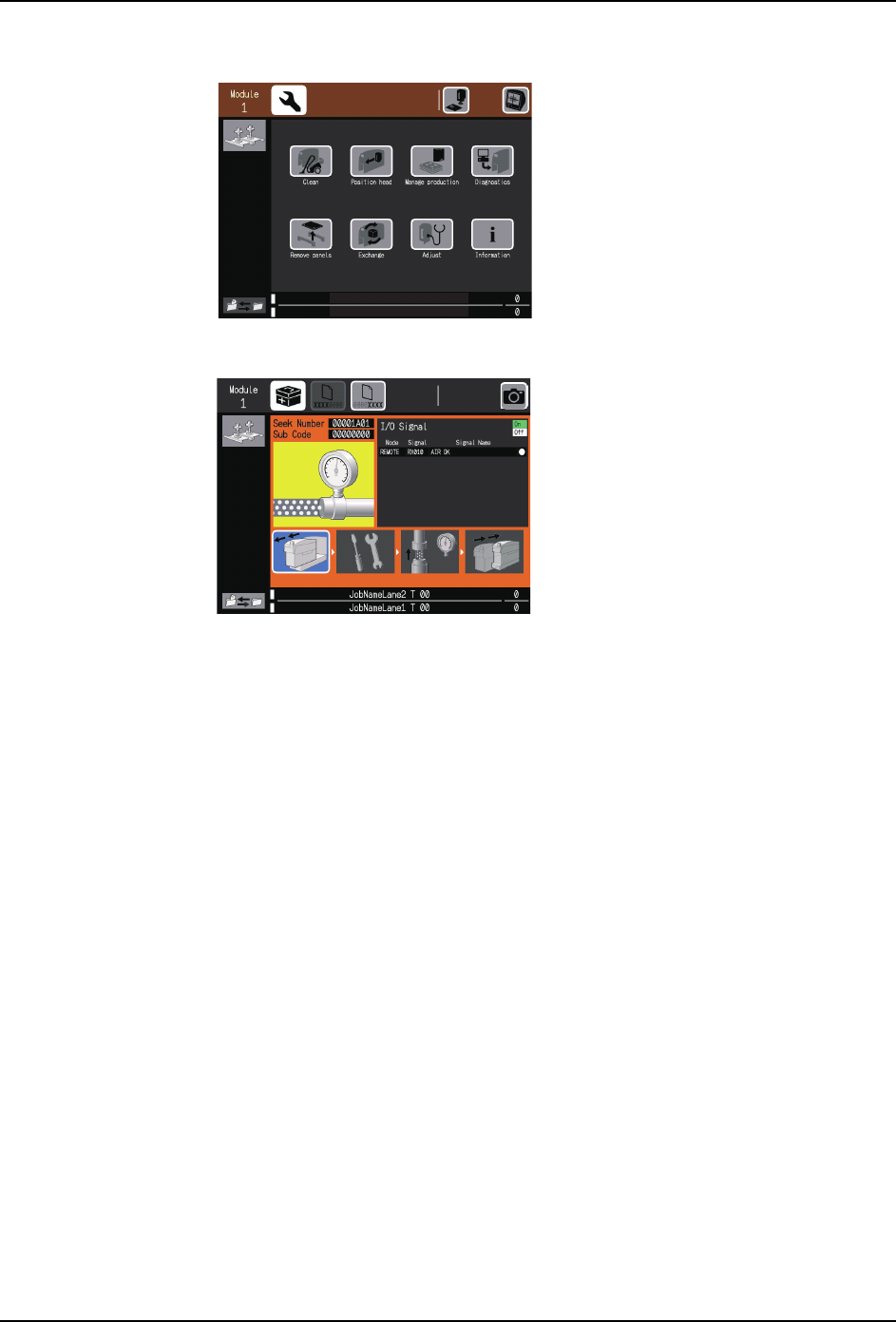

c. 手动指令模式画面
d. 异常解除向导画面
01SYS-0644
JobNameLane2_T_00
JobNameLane1_T_00
01SYS-0645
