SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 131
通过 KIT Handy 指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
3. 请点击 OK 按钮。
4.8.4 插入料盘时的注意事项
1. 料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘装置 -M 时，请注
意方向。
2. 在开闭料盘装置 -M 的上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中
跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打
开。
3. 请不要使用右前方存在缺口的料盘。
4. 生产准备 SYS-NXT3c-007S0
132 NXT III/NXT IIIc 系统手册
4.9 更换支撑板
将符合生产电路板宽度的支撑板安装在搬运轨道上。
4.9.1 更换支撑板时的注意事项
以下记述支撑板更换时的注意事项。
注意
在线性马达附近使用工具时，请注意由磁铁引起的吸引作用。
请不要使磁卡、手表、精密仪器等靠近线性马达附近。有可能受磁力影响
出现故障。
警告
运转后，请不要马上直接接触模组的 Y 轴的线性马达轴和线圈。有可能烫
伤。
使用心脏起搏器的人员，请不要靠近模组的 Y 轴附近。受磁力影响有可能
造成心脏起搏器误动作。
01MEC-1383S
㒓䚼ߚ
㒓ᗻ偀䖒
ֱᡸ㔽
;䕈啓䕂㔽
㒓ᗻᷛሎ
㒓ᗻ偀䖒
ϱᴴ
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 133

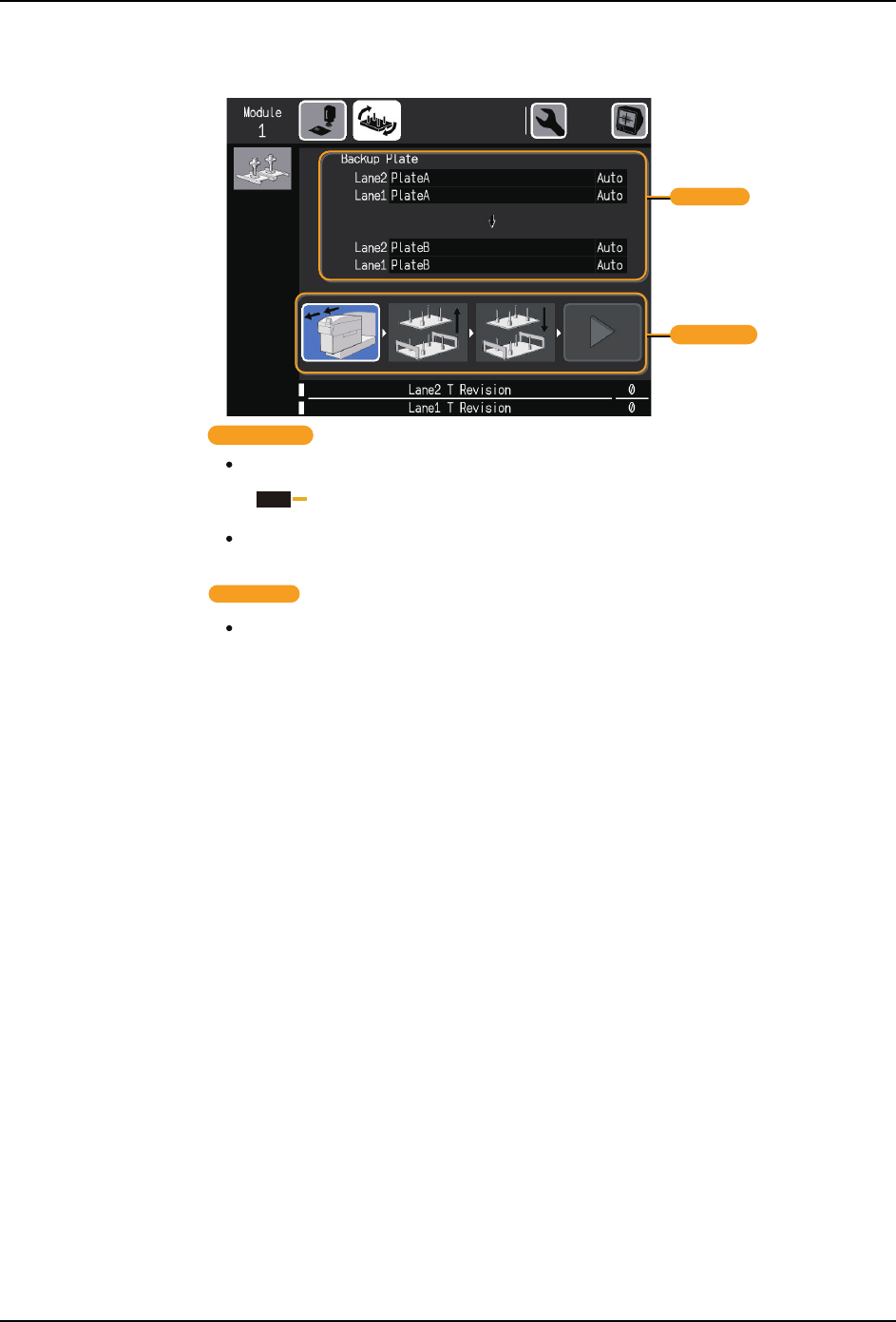

4.9.2 支撑板更换向导画面
备注 )从单搬运轨道切换到双轨道生产时 ( 或者相反 )，或者变更搬运轨道宽度时，有时需要
进行支撑销的更换。搬运轨道宽度自动地调节到与下工序生产的电路板宽度相吻合。
备注 )
连接料盘装置的模组上，开始会显示拆除料盘装置的向导。请按照向导拆除料盘装置。
4.9.3 支撑板的拆除和安装
1. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 握住模组的手柄，缓慢地拉出模组，直到碰到阻停块为止。
2. 拆除支撑板。如果有配置支撑销进，请提前取出。
备注 ) 支撑板的拆除方法请参照 [ 机械手册 ] 的 [4. 基本操作 ]。
3. 安装次生产中使用的支撑板。
备注 ) 支撑板的安装方法请参照 [ 机械手册 ] 的 [4. 基本操作 ]。
01SYS-0756S
ᴪᦘੇሲ
䴶㾷ᴪᦘѰᡶᱴ⽰Ⲻ᭥᫇ᶵ㊱ශȾ
р䶘ⲺੇሲᱥᴪᦘѰਂ䖞⭕ӝᰬⲺ⭱䶘Ⱦ
ঋ䖞⭕ӝᰬਠᱴ⽰Lane1Ⱦ
ഴᖘ㺞⽰ᡶ䴶֒ѐȾ䈭Ԅᐜםᔶခ֒ѐȾ
֒ѐ↛僚
㺞⽰ሯᓊ᭥᫇䬶㠠ࣞ䞃㖤Ⲻ᭥᫇ᶵȾ
Auto
֒ѐ↛僚
ᴪᦘੇሲ
