5. 生产 SYS-NXT3c-007S0 216 NXT III/NXT IIIc 系统手册 7. 请拿住捏手，放下托架挡块。 8. 请关闭正 面门，按下 COMPLETE 按钮。 备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 215

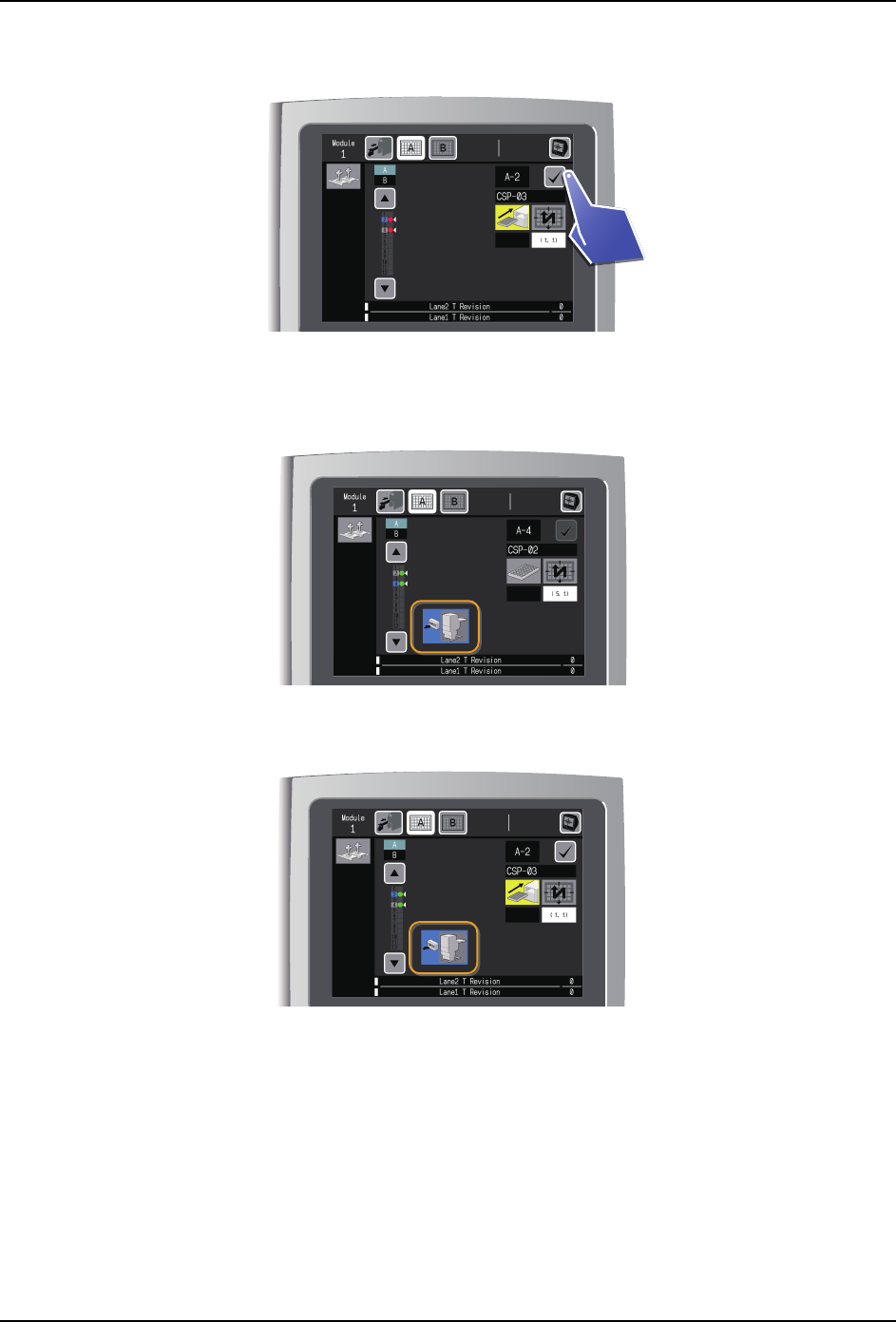

4. 请选择已补料料槽的状态下，按下料盘安装按钮。
5. 其他料槽也有更换向导时，请重复以上的作业。
6. 当完成所有的补料后，就会显示按下 COMPLETE 按钮的向导画面。
备注 )即使没有完成所有料盘的补料，如果已安装生产中需要的料盘，就能够重新开始生产。
这时，也会显示按下 COMPLETE 按钮的向导画面。
01SYS-0785
01SYS-0786
01SYS-0787
5. 生产 SYS-NXT3c-007S0
216 NXT III/NXT IIIc 系统手册

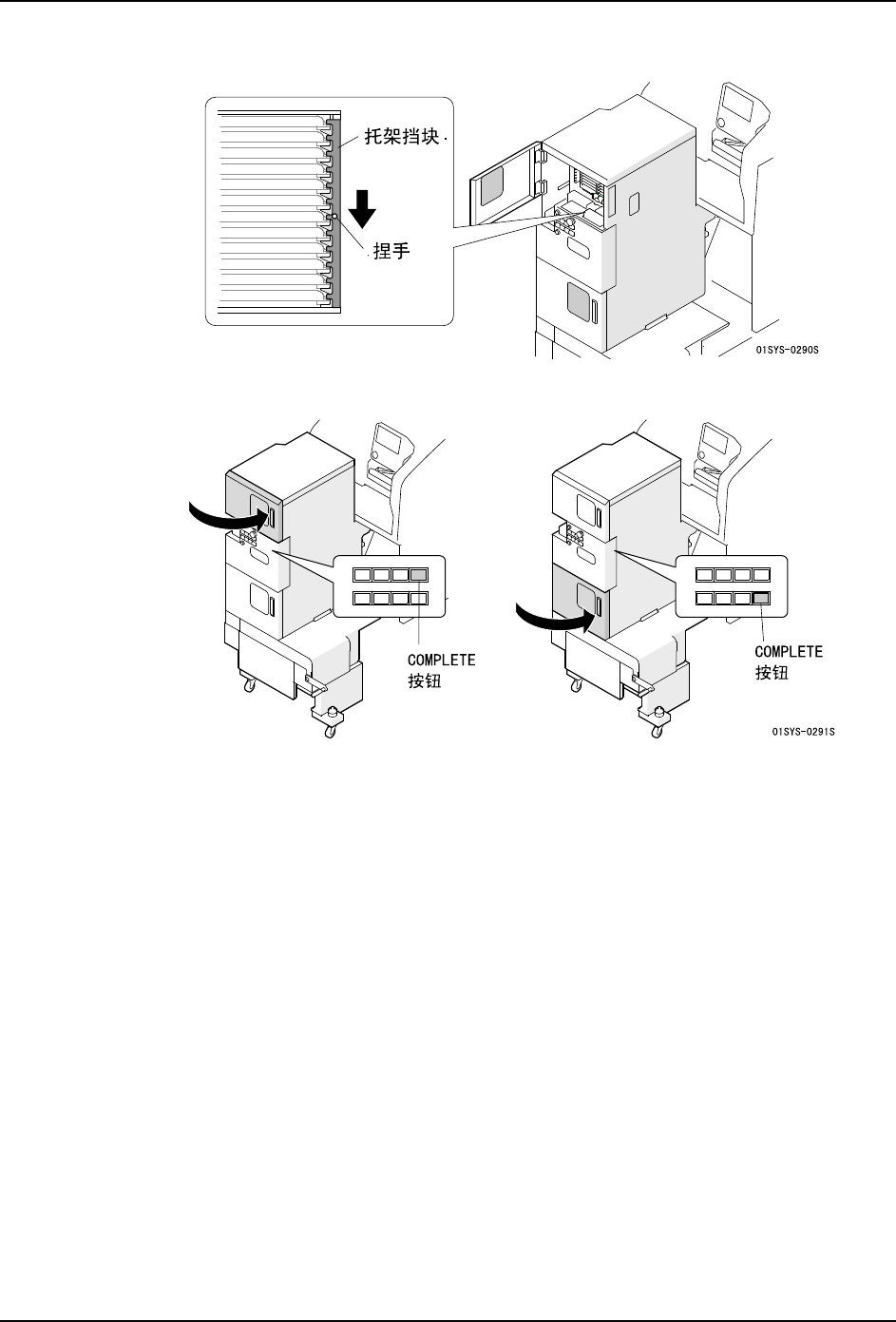

7. 请拿住捏手，放下托架挡块。
8. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
SYS-NXT3c-007S0 5. 生产
NXT III/NXT IIIc 系统手册 217
5.6.3 向导画面和补料步骤 （向补料用料盘箱补料）
此处，说明将料盘箱 B （下层）设定为补料用料盘箱时的补料步骤。
将料盘箱 A（上层）设定为补料用料盘箱的补料步骤也同样如此。请打开上层的门，参照此
处的记述内容进行作业。
01SYS-0788S
֒ѐੇሲ㻻㖤ؗᚥ
֒ѐੇሲ㻻㖤ؗᚥ
рсп䀈䫤ቧਥԛ䘿ᯏ″ȾԄࡦᮦᆍѰᯏ″1RȾ
ᯏ″уᱴ⽰Ⱦᡶ䘿ᯏ″Ⲻᮦᆍ㜂Ქᱴ⽰Ѱ㬓㢨Ⱦ
ᯏ″
$%Ѱ㺞⽰ᯏⴎփ㖤Ⱦδ$рቸȽ%сቸε
䇴ᇐѰ㺛ᯏ⭞Ⲻᯏⴎᱴ⽰Ѱ6Ⱦ
䴶㾷൞㓘㢨ḽ䇦Ⲻᯏ″рᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㕌ਭȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ㻻㖤༽⌞Ƚ੮ᯯੇȽ੮ᔶခ⛯δεȾ
ᱴ⽰ᡶ䘿ᯏ″Ⲻ֒ѐੇሲȾ
ᯏⴎ%Ⲻᯏ″ᱥֵ⭞ӄᧈ࠰ᢎⴎȾ
ᇂᡆᯏⴎݹԬᆿ㻻
