7. 手动模式指令的操作 SYS-NXT3c-007S0
320 NXT III/NXT IIIc 系统手册
7.7.1 更换装置
1. 请选择装置更换指令。
2. 拆除料站托架后，请在机器上安装 PCU-2(c)。
3. 请按下画面上显示的料站托架拆除按钮或料盘箱拆除按钮。
4. 请慢慢拆除松开的料站托架或料盘箱 -LT/LTC。
备注 ) 之后操作画面上会显示料站托架或料盘箱 -LT/LTC 的安装向导。
5. 请插入料站托架或料盘箱 -LT/LTC 装置。
详细的更换步骤请参照 「机械手册」的 「4. 基本操作」。
01SYS-0858
6<66
01SYS-0859
SYS-NXT3c-007S0 7. 手动模式指令的操作
NXT III/NXT IIIc 系统手册 321
7.7.2 更换吸嘴
1. 请选择吸嘴更换指令。
2. 显示吸嘴更换等待开始画面。请按 START 按钮。
备注 ) 如果在已安装料盘箱的模组上执行，会显示料盘箱拆除向导。请按照向导画面拆除料盘箱并进
行下一个步骤。
3. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 请握住模组的手柄，慢慢地拉出模组，直到碰到阻停块为止。
4. 请拆除吸嘴置放台后，更换吸嘴或完全更换吸嘴置放台。
5. 完成吸嘴更换以后，请按下执行按钮。
6. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-3）等机械部位没有从模组的旁边突出。
b. 请握住模组的手柄，缓慢地插入模组，直到碰到阻停块为止。
01SYS-0860
01SYS-0861
01SYS-0926
7. 手动模式指令的操作 SYS-NXT3c-007S0
322 NXT III/NXT IIIc 系统手册
c. 模组自动地夹紧。没有夹紧时，请稍微拉回模组然后重新推入。
备注 ) 如果卸下了料盘装置，此处就会显示料盘装置推入向导。将料盘装置推入到模组后，
就会自动夹紧
。
7.7.3 更换工作头

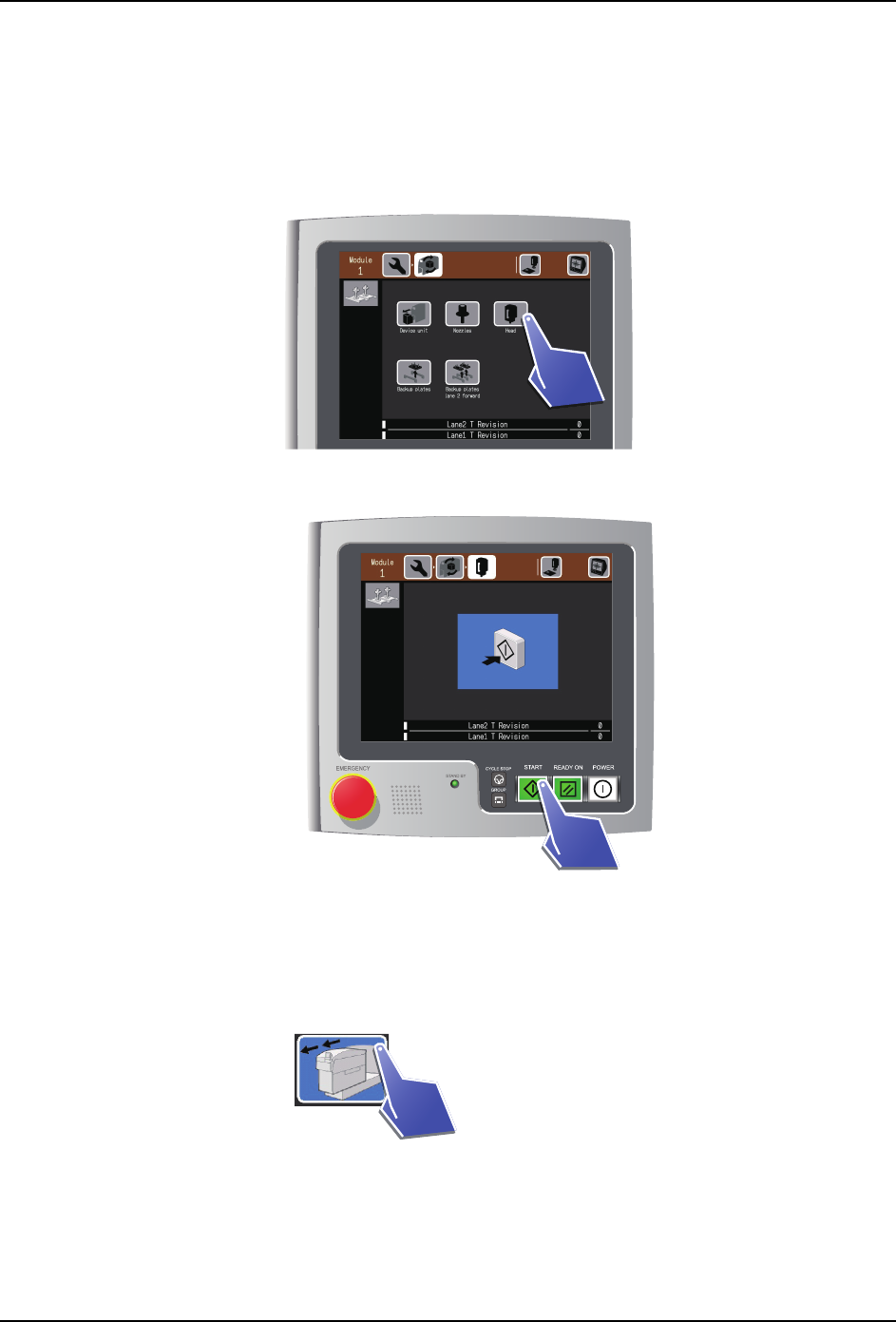

1. 请选择工作头更换指令。
2. 显示工作头更换等待开始画面。请按 START 按钮。
备注 ) 如果在已安装料盘箱的模组上执行，会显示料盘箱拆除向导。请按照向导画面拆除料盘箱并进
行下一个步骤。
3. 请拉出模组。
a. 请确认模组前面没有障碍物以后，按下模组拉出按钮。
b. 请握住模组的手柄，慢慢地拉出模组，直到碰到阻停块为止。
4. 请更换工作头。更换方法请参照 「机械手册」的 「4. 基本操作」。
5. 完成工作头更换以后，请按下执行按钮。
6. 请插入模组。
01SYS-0862
01SYS-0863
01SYS-0926
