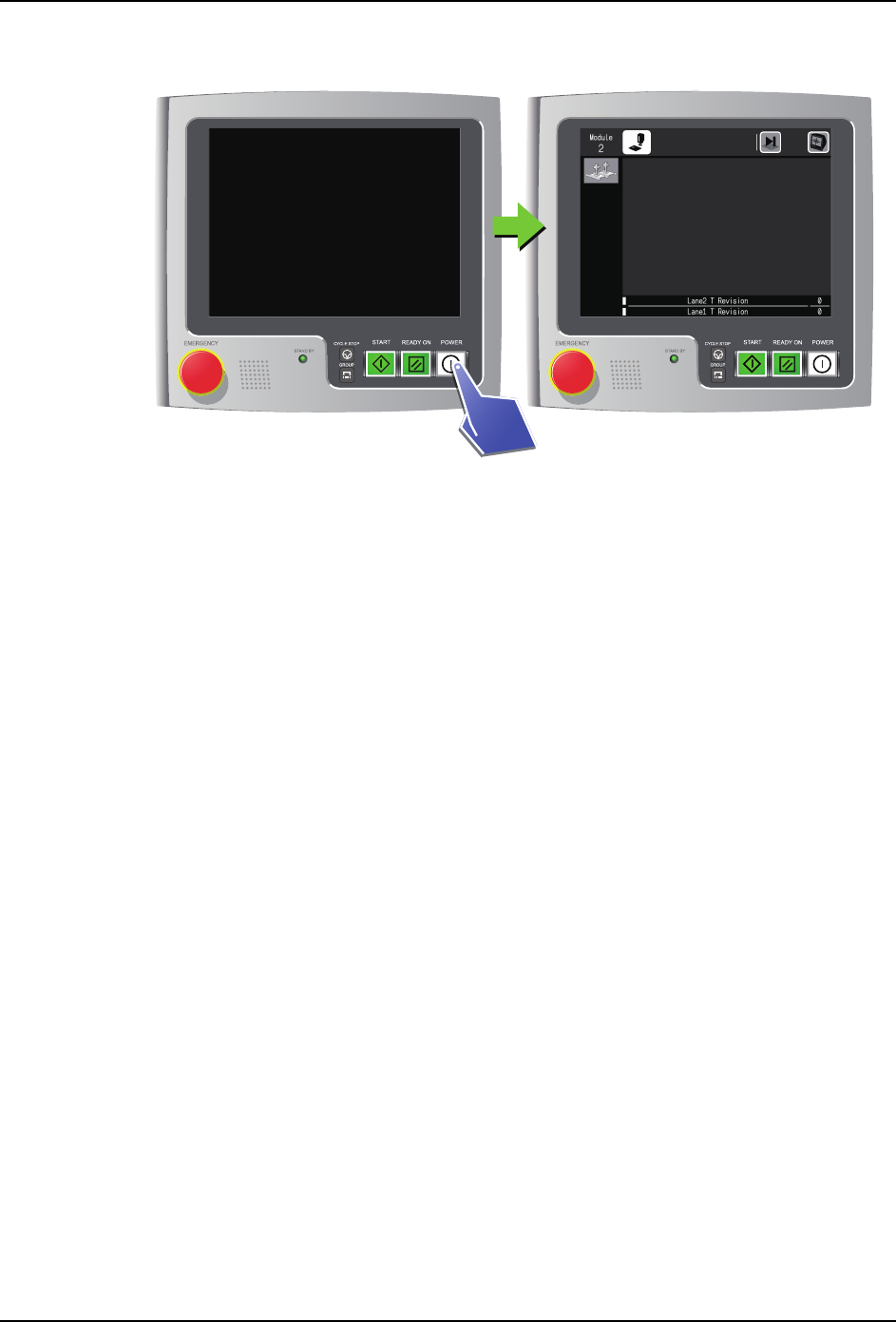

3. 想要解除节能模式时，请按下 POWER 按钮。
备注 )
1.按下 EMERGENCY 按钮也能够解除节能模式。此时，机器进行紧急停止。
2.机器处在显示系统的节能模式时，POWER 按钮和 EMEGENCY 按钮以外均无效。
控制系统的节能模式
1. 如果生产停止的状态经过了所设定的时间，机器就会变成节能模式，停止搬运轨道、各
伺服和真空泵。
2. 重新开始生产时，就会解除节能模式。
6.17.2 注意事项
1. 机器处在显示系统的节能模式时，不显示料尽预告向导。想要显示料尽预告向导时，请
将显示系统的节能模式功能设定为 OFF。
备注 )即使处在节能模式，Fujitrax 侧也能确认料尽预告。
2. 机器处在控制系统的节能模式时，机器正面的供料器按钮为无效。安装供料器等时，请
预先解除控制系统的节能模式。
01SYS-0834
SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 287
6.18 工作头更换时的校正时间缩短功能
缩短更换了工作头后的自动校正时间的功能。
通常，机器在每次更换头后进行自动校正。但是，通过保存使用过的工作头校正结果，省去
了再次使用时的校正。
6.18.1 工作头更换时的校正时间缩短功能的运用
1. 请按下操作面板的 START 按钮，开始生产。
a. 机器进行自动校正。
b. 自动保存测定结果。
c. 按照通常完成生产。
2. 使用别的工作头进行了生产后，当再次安装 1. 项中使用的工作头，按下 START 按钮时，
就会省去自动校正，直接开始生产。
6.18.2 注意事项
1. 将元件相机更换成别的类型，或者移动了安装位置时，全部清除所保存的测定结果。
2. 更换了模组和元件相机，或者工作头后，即使同类型但序列号不同，所以需要再次执行
自动校正。请在辅助软件中清除测定结果。
备注 )测定结果的清除方法，请参照下一页的 [ 清除自动校正的测定结果 ]。
3. 拆除元件相机和工作头，在维修保养后再次安装时，请进行校正的重新测定。
备注 )详细内容请参照辅助软件操作手册的 [ 第 6 章 6.10 进行校正重新测定指定 ]。
6.18.3 清除自动校正的测定结果

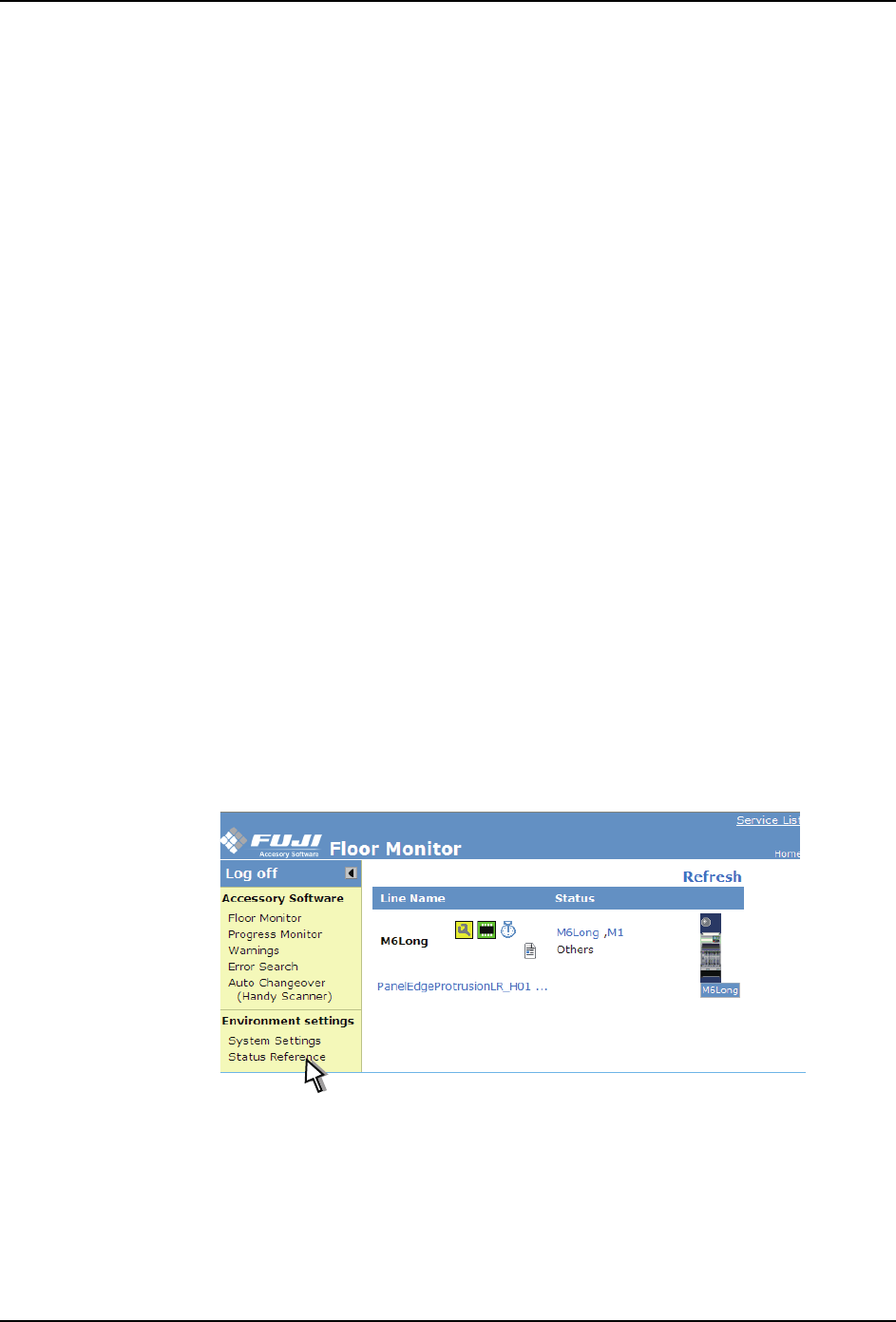

1. 请点击在线监视器的 [Status Reference]。
01SYS-0587E
6. 运用各种功能时的操作 SYS-NXT3c-007S0
288 NXT III/NXT IIIc 系统手册
2. 点击 [Manage Auto Calibration Data]。
3. 从以下的 1 个下拉菜单中，选择对象的序列号，显示自动校正的测定结果。
·Search by module：Select the applicable module serial number
·Search by camera：Select the applicable camera serial number
·Search by head：Select the applicable head serial number
4. 请点击 [Clear]。全部清除所显示的装置的测定结果。
注意 )清除的测定结果不能复原。
6.18.4 关于运用时的异常
说明运用工作头更换时的自动校正时间缩短功能时发生的异常及其对策。
备注 )
1.此处记载的 RWB 服务是 Fuji Realtime Workingrate Buffer Service 的简称。关于
RWB 服务的详细内容，请参照辅助软件操作手册的 [ 第 5 章 3 管理系统 ]。
2.使用此处列举的对策没有解决时，请停止功能的运用。
RWB 服务的连接异常 （0000A001）
在异常画面上显示错误编码 0000A001 时，请按照以下的步骤解除异常。
1. 请确认 RWB 服务的状态。
a. 请点击在线监视器的 [ 状态参照 ]，显示状态参照的菜单。
b. 点击服务列表。
c. 请在 [RWB 服务列表的确认和重新启动指示 ] 中点击 [ 确认 ]。
01SYS-0588E
