SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 243
切换。请在全部送出了在单模组中生产的电路板后，按照 8. 项的步骤切换到进行双模
组生产的 Job。
12.自动换线功能应用中，如果所预约的 Job 一块电路板也没有生产时，不能将该 Job 切换
成别的 Job。请在全部送出了生产中的电路板的状态下，进行预约 Job 的变更。
13.不能与模组故障时的搬运轨道搬运应用功能一起使用。
14.没有对应空运转。
6. 运用各种功能时的操作 SYS-NXT3c-007S0
244 NXT III/NXT IIIc 系统手册
6.5 电路板停止位置补正功能
检测载入到机器的电路板轮廓和 F 定位点进行停止位置补证，并且保持固定的功能。当由于
电路板的重量或尺寸不同而导致停止位置波动等情况时，能够起到使用效果。
6.5.1 安装低反射板
如果是使用电路板轮廓进行补正，请在支撑板上设置低反射板。低反射板通过背面的磁铁能
够得到固定。
（X 方向）
备注 )在 NXT-3c 上不使用 A 型低反射板。
01SYS-0357-Sa
265
30
274
20
20
バックアッププレート
バックアッププレート
バックアッププレート
A 型
所对应的电路板尺寸如下。
L=48～250 mm
请将低反射板靠在支撑板侧面。
所对应的电路板尺寸如下。
L=48～534 mm
请将低反射板靠在支撑板侧面。
只要在支撑板上，可以自由配置。
B 型
C 型
*1
*1
*1
*1
支撑板
支撑板
支撑板
SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 245

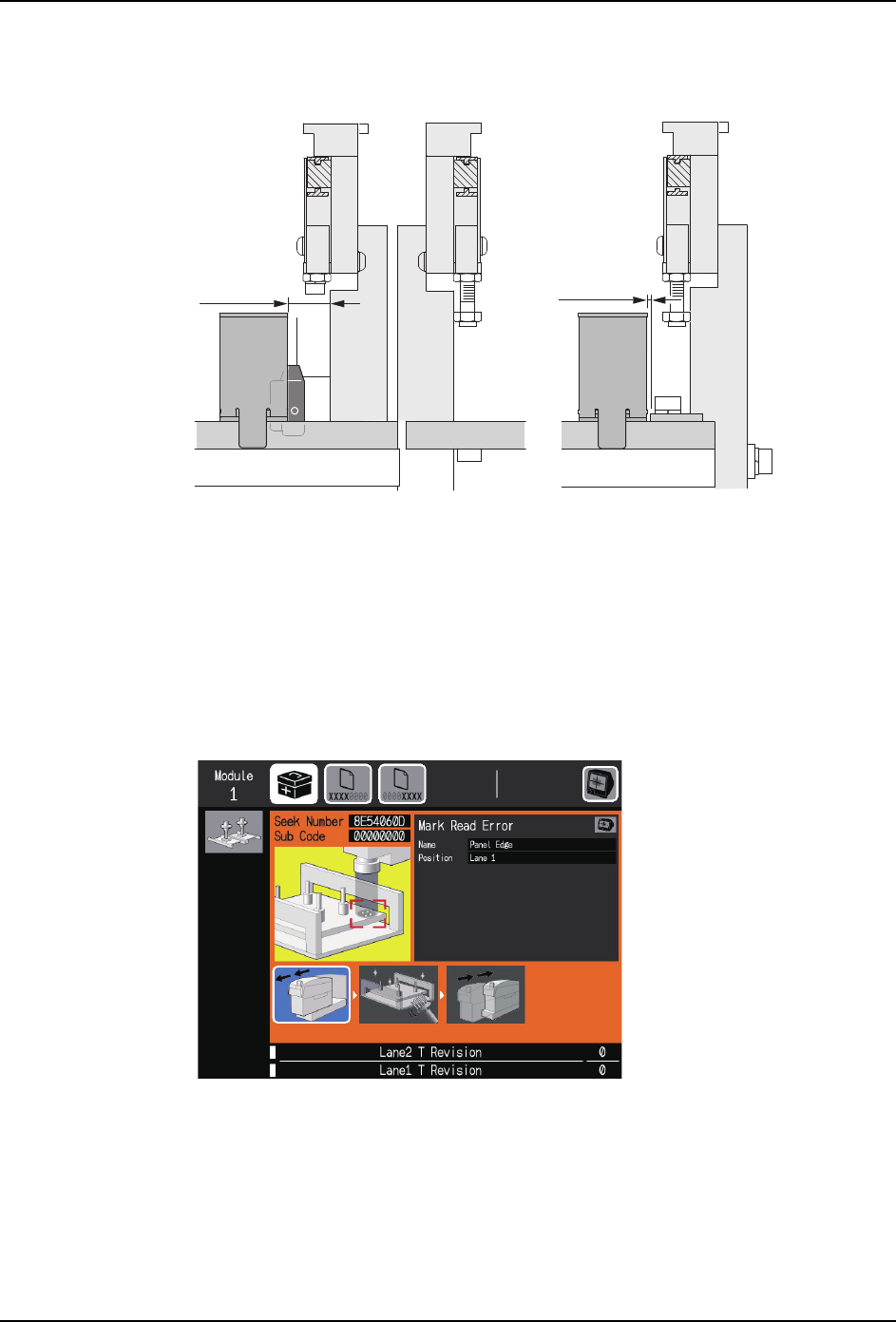

（Y 方向）
如果影像处理时的 Y 坐标为默认值 （12 mm）时，低反射板的 Y 方向设置如下所示。
在轨道 2 中，安装时请不要遮住支撑销检测传感器的光轴。如果遮住了光轴，受光侧传感器
的红灯就会熄灯。
6.5.2 使用电路板停止位置补正功能时的异常
说明在使用电路板停止位置补正功能时所发生的异常及其对策。
电路板轮廓的测出失败时
操作画面上显示异常向导。
a. 请按下模组拉出按钮后拉出模组。
b. 请擦去附着在对象轨道的低反射板上的污垢，然后插入模组。
6<66
12.5 mm
1.0 mm
䗮䘧䗮䘧
01SYS-0796
