SYS-NXT3c-007S0 4. 生产准备 NXT III/NXT IIIc 系统手册 115 将料盘元件插入料槽内 1. 将料盘安装到料盘托架上。 2. 将料盘托架安装到对象料槽上。 注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。 备注 )如果变更补料料槽的顺序 时， 按下画面内的选择料槽按钮 ，变更选择料 槽后请安装料 盘 。 3. 在此处指定最初吸取的元件。请参照 " 4.6.4 指定料盘…
4. 生产准备 SYS-NXT3c-007S0
114 NXT III/NXT IIIc 系统手册

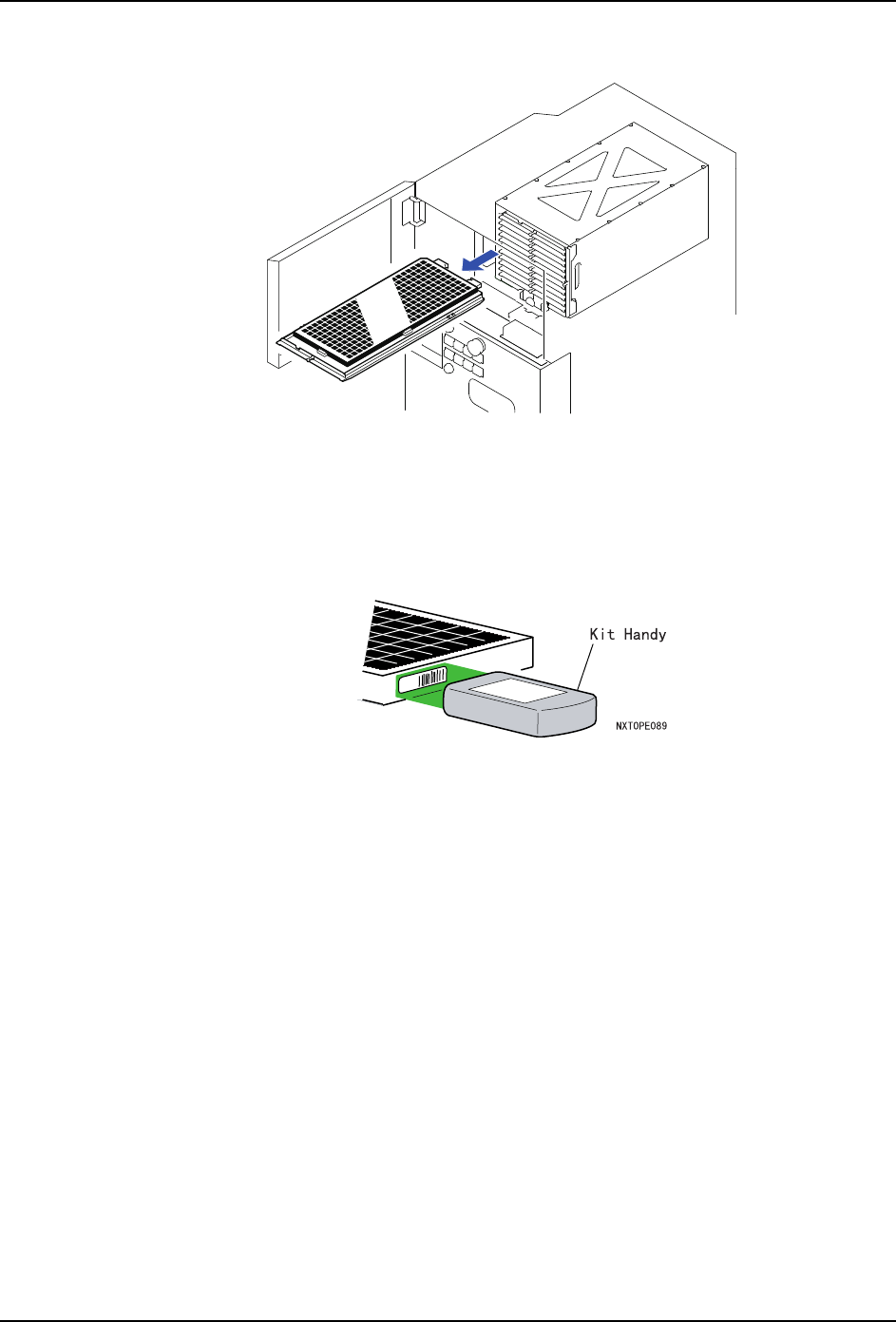

4. 从要补料的料槽上取出料盘托架。
验证料盘元件
未运用 Fujitrax Verifier 时，则不需要该作业。
1. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补料的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
2. 使用 KIT Handy 能够指定最初吸取的元件。详细内容请参照 "4.6.4 指定料盘元件的吸
取开始点 "。
01SYS-0696
SYS-NXT3c-007S0 4. 生产准备
NXT III/NXT IIIc 系统手册 115

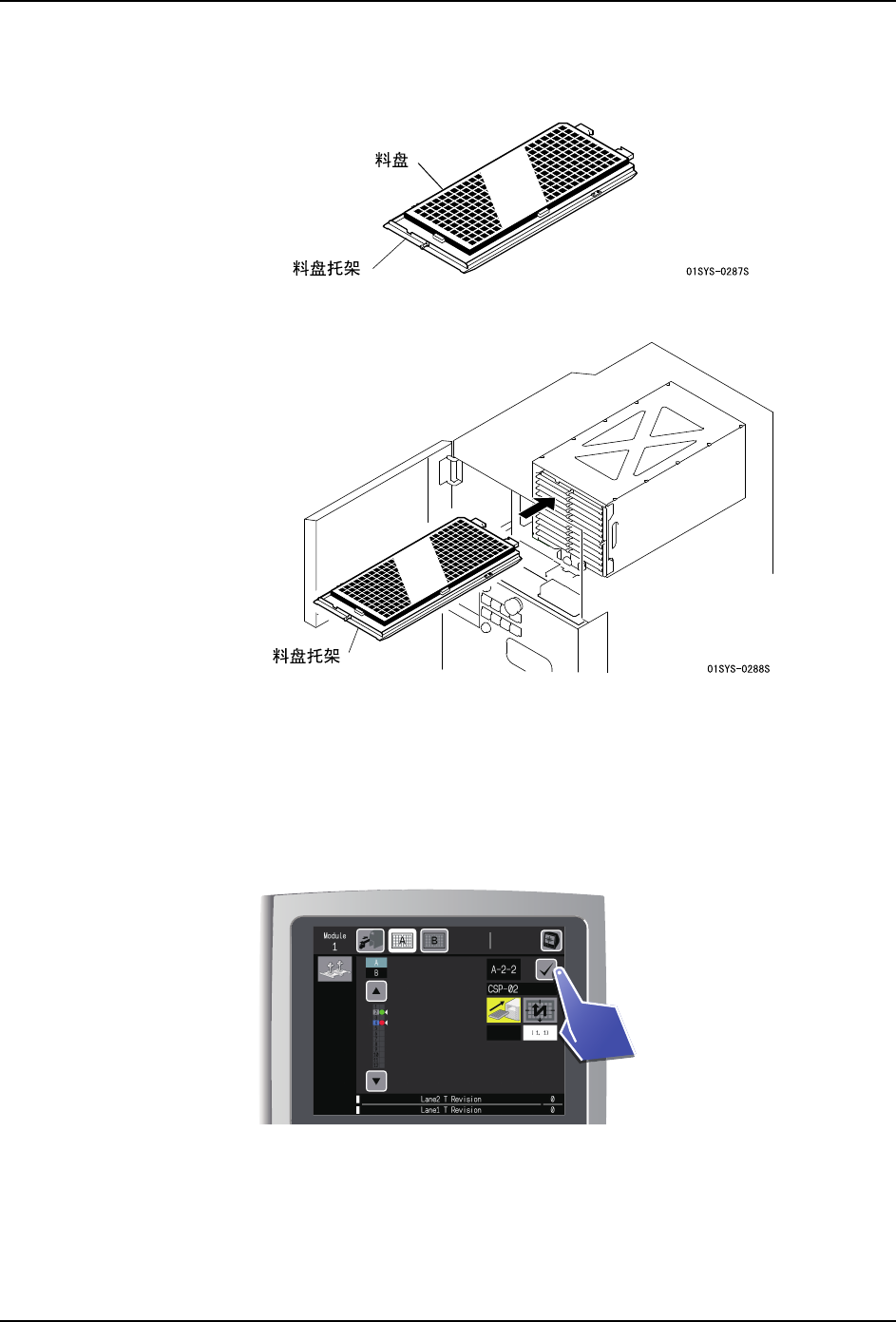

将料盘元件插入料槽内
1. 将料盘安装到料盘托架上。
2. 将料盘托架安装到对象料槽上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )如果变更补料料槽的顺序时，按下画面内的选择料槽按钮，变更选择料槽后请安装料
盘
。
3. 在此处指定最初吸取的元件。请参照 "4.6.4 指定料盘元件的吸取开始点 "。
4. 请选择已补料料槽的状态下，按下料盘安装按钮。
备注 )如果运用了 Fujitrax Verifier，则不需要 3. 项和 4. 项的操作。
5. 如果有其他料槽的料盘更换的向导，请重复此前的作业。
01SYS-0743
4. 生产准备 SYS-NXT3c-007S0
116 NXT III/NXT IIIc 系统手册

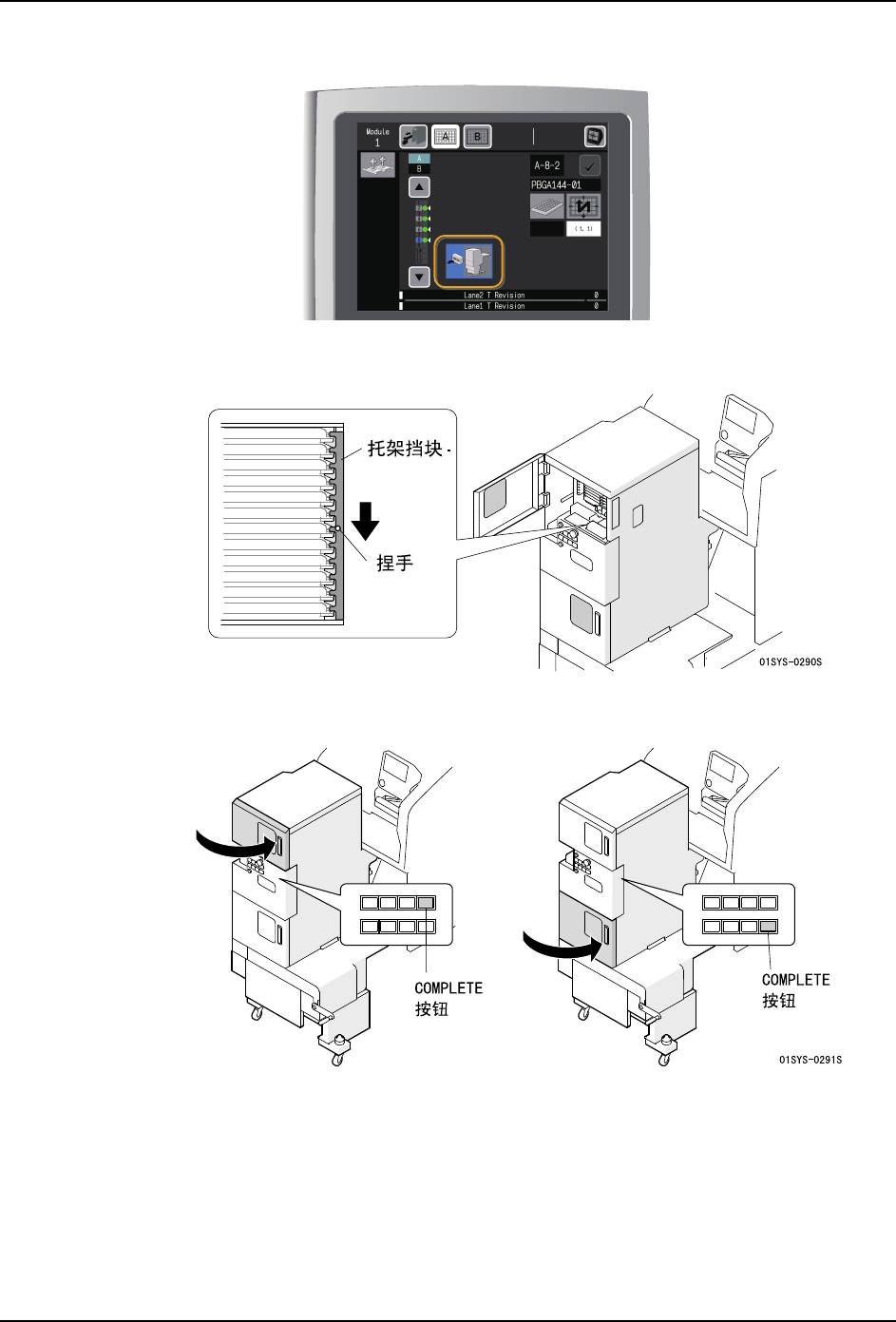

6. 完成所有的补料后，就会显示 COMPLETE 按钮按下的向导画面。
7. 请拿住捏手，放下托架挡块。
8. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘装置 -LTC 受到冲击。
01SYS-0744
