6. 运用各种功能时的操作 SYS-NXT3c-007S0
298 NXT III/NXT IIIc 系统手册
6.21.4 CPU 箱的高温异常

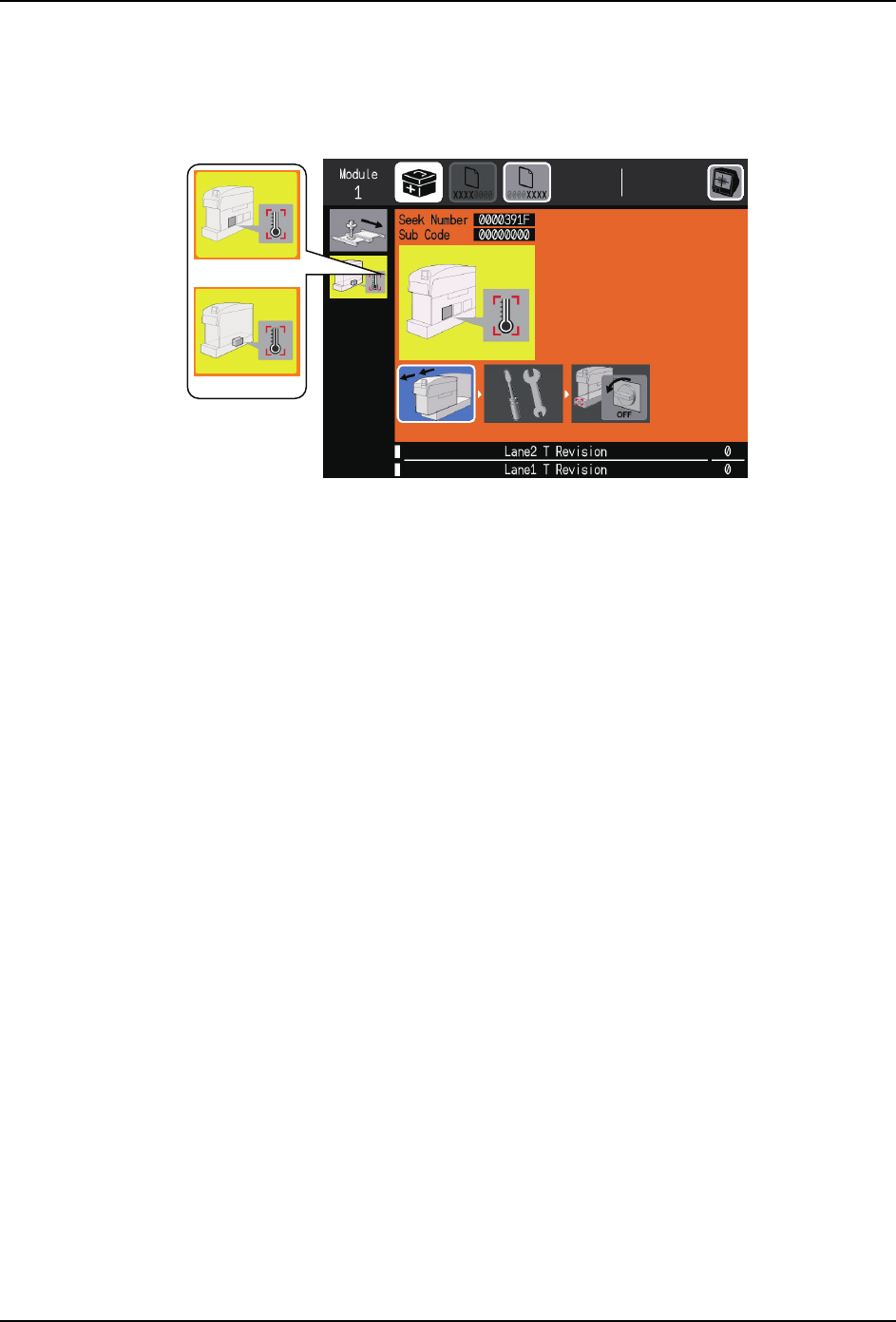

如果 CPU 箱的温度持续上升，机器将自动周期停止并显示出异常画面。
异常画面与对应方法
a. 请按下模组拉出按键并拉出模组。
b. 请关闭主开关。
c. 请确认冷却风扇的动作。确认方法请参照 NXT-III/-IIIc 机械手册中的 「7. 部件的
更换」- 「冷却风扇的更换」。
d. 除此以外，当模组 CPU 箱的温度上升时，请清扫模组内的过滤器。清扫方法请参照
NXT-III/IIIc 机械手册的 「5. 预防保养」- 「模组内过滤器的清扫」。
e. 如果不能消除异常显示，请更换 CPU 箱。
01SYS-1024
Module
Base
SYS-NXT3c-007S0 6. 运用各种功能时的操作
NXT III/NXT IIIc 系统手册 299
6.22 IPS 故障时运用功能
本功能是一款在装有 H12HSQ 工作头或 V12 工作头的模组上，不使用 IPS 功能也能进行生产
的功能。当 IPS 功能发生故障时并且还要继续使用该工作头进行生产时，请运用这款功
能。
注意 )不进行元件有无确认、元件竖立检查等生产。在重视生产电路板的质量时，请更换为
有 IPS 功能的工作头。
6.22.1 IPS 故障时运用功能的运用
预先用辅助软件的模组功能设定把 「IPS 故障时运用功能」设定为 「IPS 未使用」。

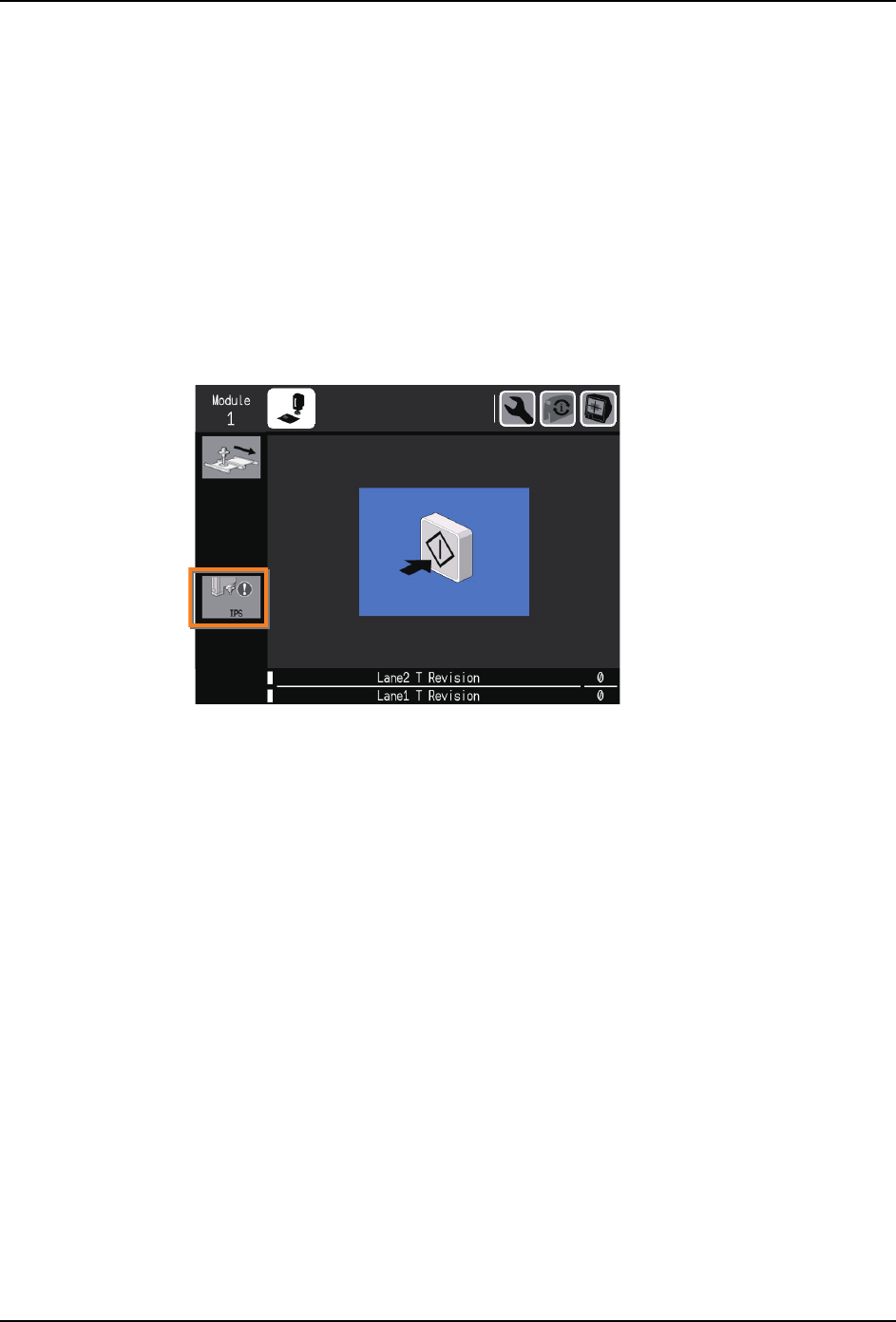

在操作画面的状态区域，显示出 「IPS 未使用」的象形图。
请以通常那样按下 START 按键。机器不进行 IPS 功能开始生产。
6.22.2 解除 IPS 故障时运用功能
1. 请停止机器。
2. 请把修理的 IPS 工作头安装到机器上。
3. 用辅助软件的模组功能设定把 「IPS 故障时运用功能」返还到 「通常生产」后反映到机
器上。
4. 请进行自动校正值的重新测定。
a. 清除修理的工作头的校正值数据。
备注 ) 测定结果的清除方法请参照下页的 「如何清除自动校正值的测定结果」。
b. 请进行校正值的重新测定。
备注 ) 详细内容，请参照辅助软件操作手册的 「第 6 章 6.10 校正值的重新测定指定」。
01SYS-1046
6. 运用各种功能时的操作 SYS-NXT3c-007S0
300 NXT III/NXT IIIc 系统手册
6.22.3 清除自动校正的测定结果

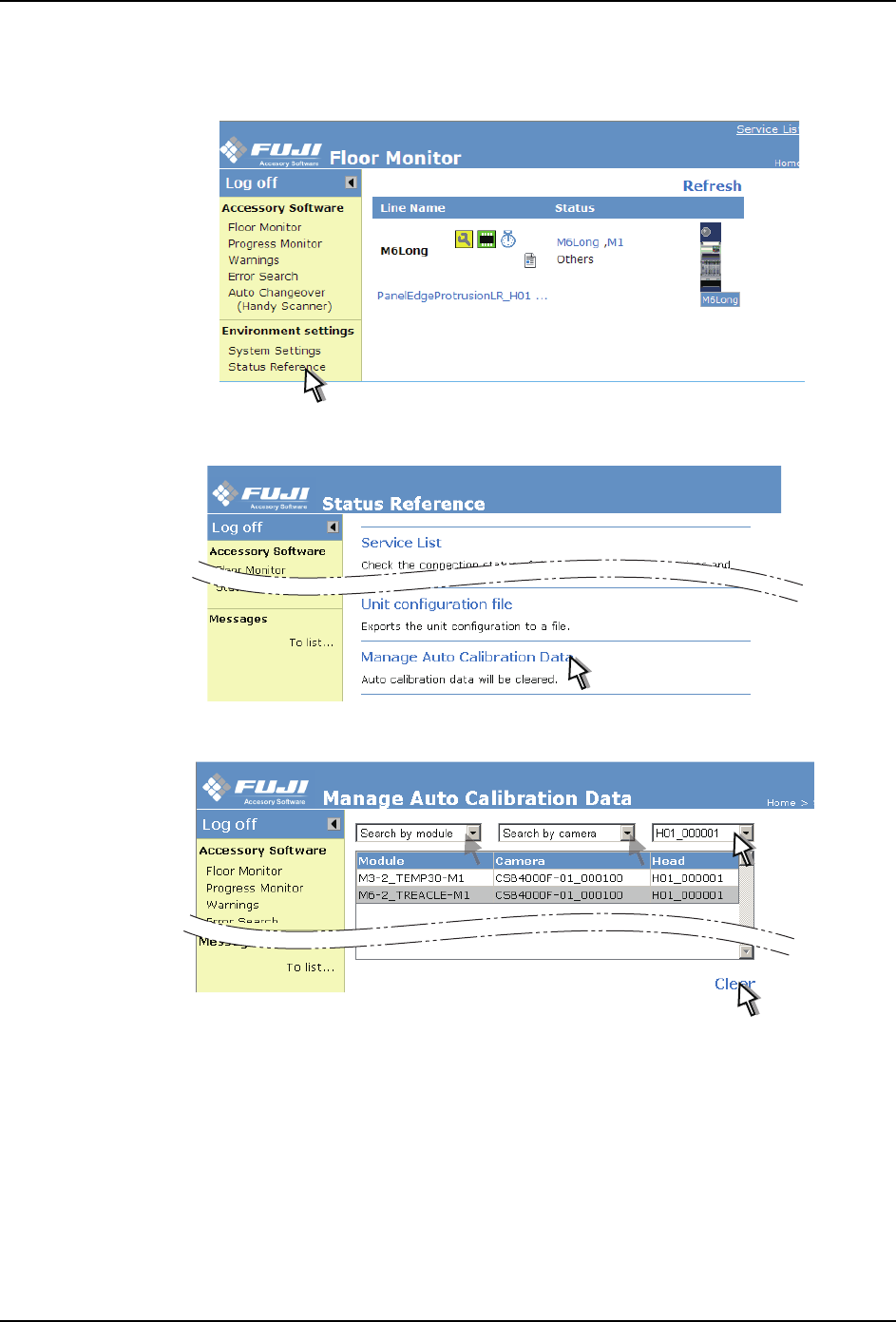

1. 请点击在线监视器的 [Status Reference]。
2. 点击 [Manage Auto Calibration Data]。
3. 从以下的 1 个下拉菜单中，选择对象的序列号，显示自动校正的测定结果。
·Search by head：Select the applicable head serial number
4. 请点击 [Clear]。全部清除所显示的装置的测定结果。
注意 )清除的测定结果不能复原。
01SYS-0587E
01SYS-0588E
01SYS-0589E
