NXT-III-IIIC 系统手册.pdf - 第411页
9. 各种功能的设定和管理 SYS-NXT3c-007S0 390 NXT III/NXT IIIc 系统手册 ·对象模组的邻接模组的安全门 必须关闭，紧急停止按钮必须处于 解除状态。 ·邻接模组必须插入，电 源处于 ON 的状态。 1. 选择要进行搬运轨道校正的模组，单击 [Remote Operation]。 2. 单击 [Conveyor calibration]。 3. 单击 [Start]。 4. 显示出以下的对话框。单击 […
SYS-NXT3c-007S0 9. 各种功能的设定和管理
NXT III/NXT IIIc 系统手册 389
9.6.5 设定生产模式
生产模式存在 4 种模式。
1. 选择要设定空运转的模组，单击 [Remote Operation]。
2. 从一览表中选择生产模式。
3. 单击 [Operation Mode]。
4. 单击 [Start] 后，就会将指令传输给所选择的模组。
5. 指令的传输结束后，单击 [Close]，返回到远程指令菜单。
9.6.6 校正搬运轨道
搬运轨道校正是一种当出现以下列举的错误，搬运轨道不能正常动作时，进行恢复的功能。
进行搬运轨道校正时，需要将机器的 START 按钮处于可以按下的状态。请进行以下的确认。
·安全继电器必须处在 ON。
·在对象模组中必须安装有料站托架或者料盘装置。
模式 含义
通常生产模式 进行生产。
传送模式 只进行电路板搬运。
空运转
（无影像处理和供料器不送
料）
不进行电路板上的定位点或元件的影像处理及供料器的送
料动作。
空运转
（不搬运电路板、VT253）
进行元件的吸取和供料器的送料动作，按照 Vision Type
253 进行所有元件的影像处理。此时，不进行模组之间的
电路板的搬运 / 送出动作。
请对照 Vsion Type，变更 Job 的 PD。
01SYS-0226E
错误编码 "****0701" "****0703" "****0704"
"****0708" "****071D" "****0752"
9. 各种功能的设定和管理 SYS-NXT3c-007S0
390 NXT III/NXT IIIc 系统手册
·对象模组的邻接模组的安全门必须关闭，紧急停止按钮必须处于解除状态。
·邻接模组必须插入，电源处于 ON 的状态。
1. 选择要进行搬运轨道校正的模组，单击 [Remote Operation]。
2. 单击 [Conveyor calibration]。
3. 单击 [Start]。

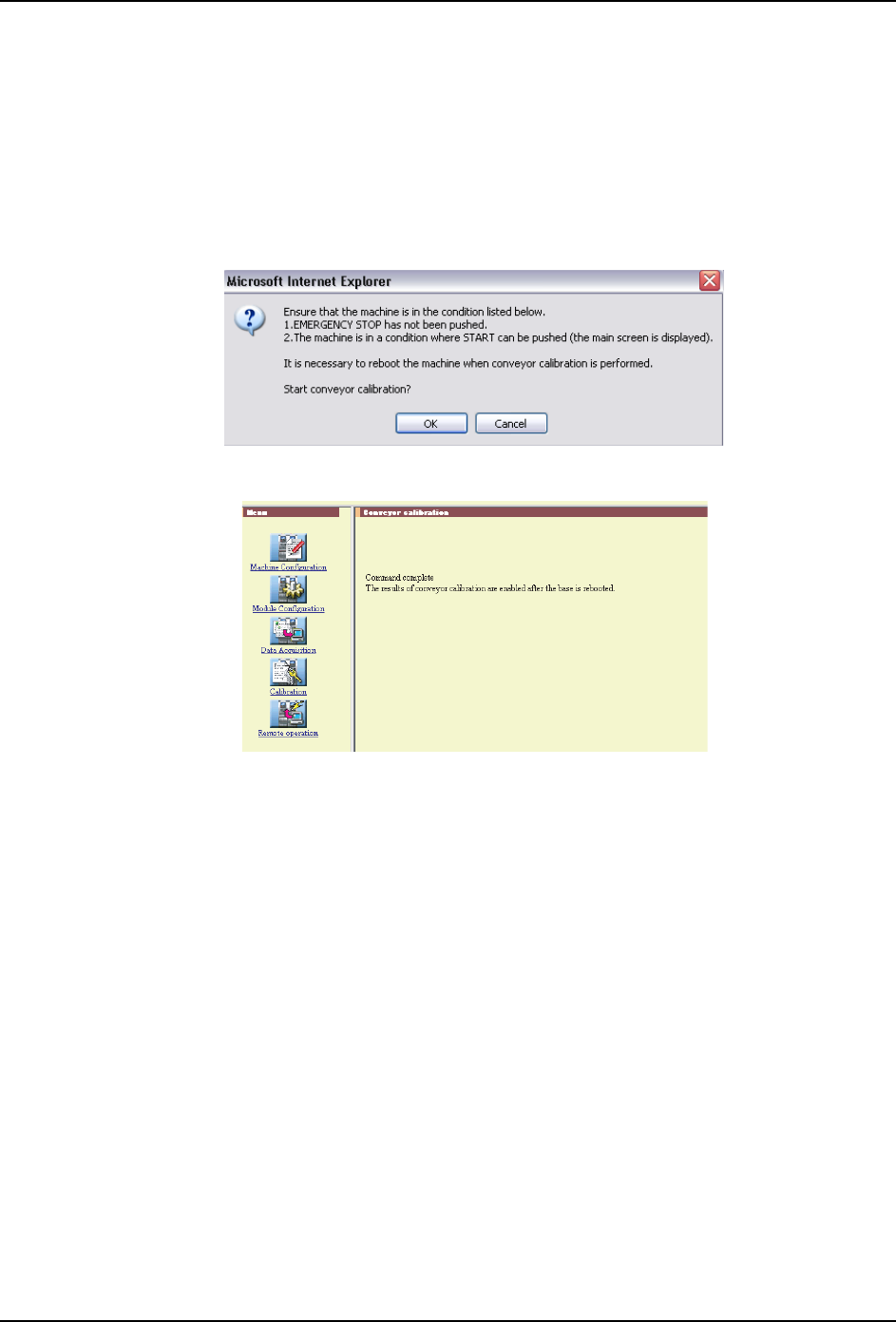

4. 显示出以下的对话框。单击 [OK] 后，开始搬运轨道校正。
5. 搬运轨道校正正常结束后，就会显示指令结束的信息。然后请重新启动机器。
01SYS-0178E
01SYS-0179E
