SYS-NXT3c-007S0 11. 更新软件版本
NXT III/NXT IIIc 系统手册 447
14.安装结束后，请将机器的主电源开关设置为 OFF。

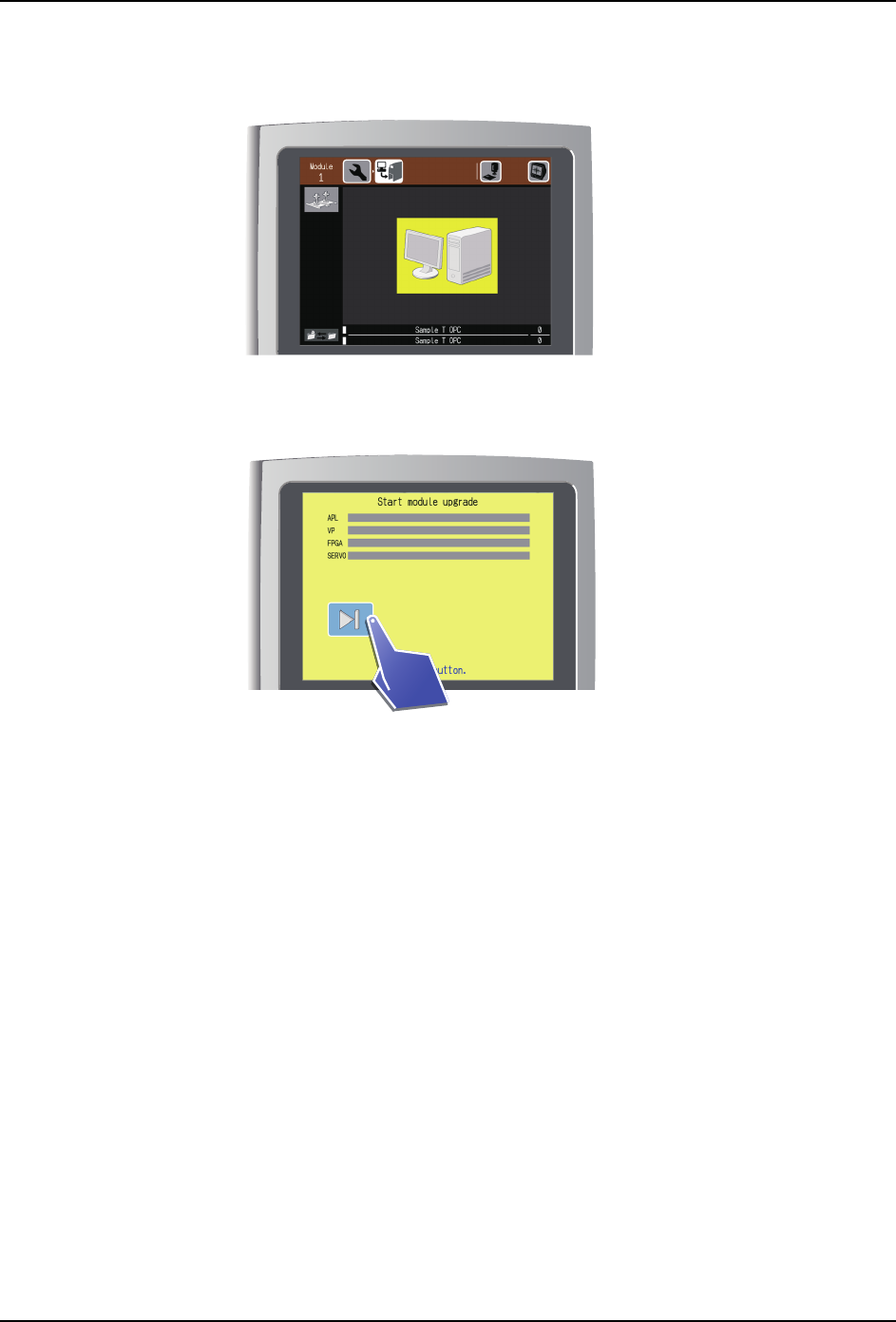

注意 ) 请在显示以下画面的状态下，不对模组进行睡眠等处理，直接将基座的主电源开关 OFF。
15.请重新启动机器。在操作面板上显示是否进行模组的版本更新的确认信息。
16.请按下实行键。软件开始更新。
注意 )机器的更新期间，请不要将主电源开关设置到 OFF。
17.所有的模组进行版本更新。请重新启动机器。
备注 )控制软件版本更新后，请确认机器功能设定和模组功能设定中的设定是否正确。
11.1.2 使用 VersionUp.exe 时
使用该软件可以将现在的机器版本变更为 DVD 内的版本。在进行此操作前，需要知道基座的
当前IP地址。如果有DVD驱动器，并且是通过网络能够与机器连接的PC，就能够进行此操作。
版本更新后，因为需要重新设定辅助软件的模组功能设定，所以请事先备份设定值然后进行
以下的作业。
1. 确认进行版本更新的机器的主开关处在 ON，并且模组没有在进行生产或者没有进行特殊
的处理。
2. 为了加载软件，请将操作画面设定为手动模式。
3. 如果工作头上安装着吸嘴，请通过以下的操作，将工作头上的吸嘴收纳在吸嘴置放台内。
a. 请从指令菜单选择 [Exchange] 指令。
b. 请选择 [Nozzles] 指令。
c. 按下 START 按钮，将工作头上的吸嘴返回到吸嘴置放台内。
01SYS-1051
01SYS-1052
11. 更新软件版本 SYS-NXT3c-007S0
448 NXT III/NXT IIIc 系统手册
d. 操作画面上显示模组拉出向导时，请按下手动按钮。不需要卸下料站。
4. 请从指令菜单选择 [Diagnostics] 指令。
5. 请按下执行按钮。

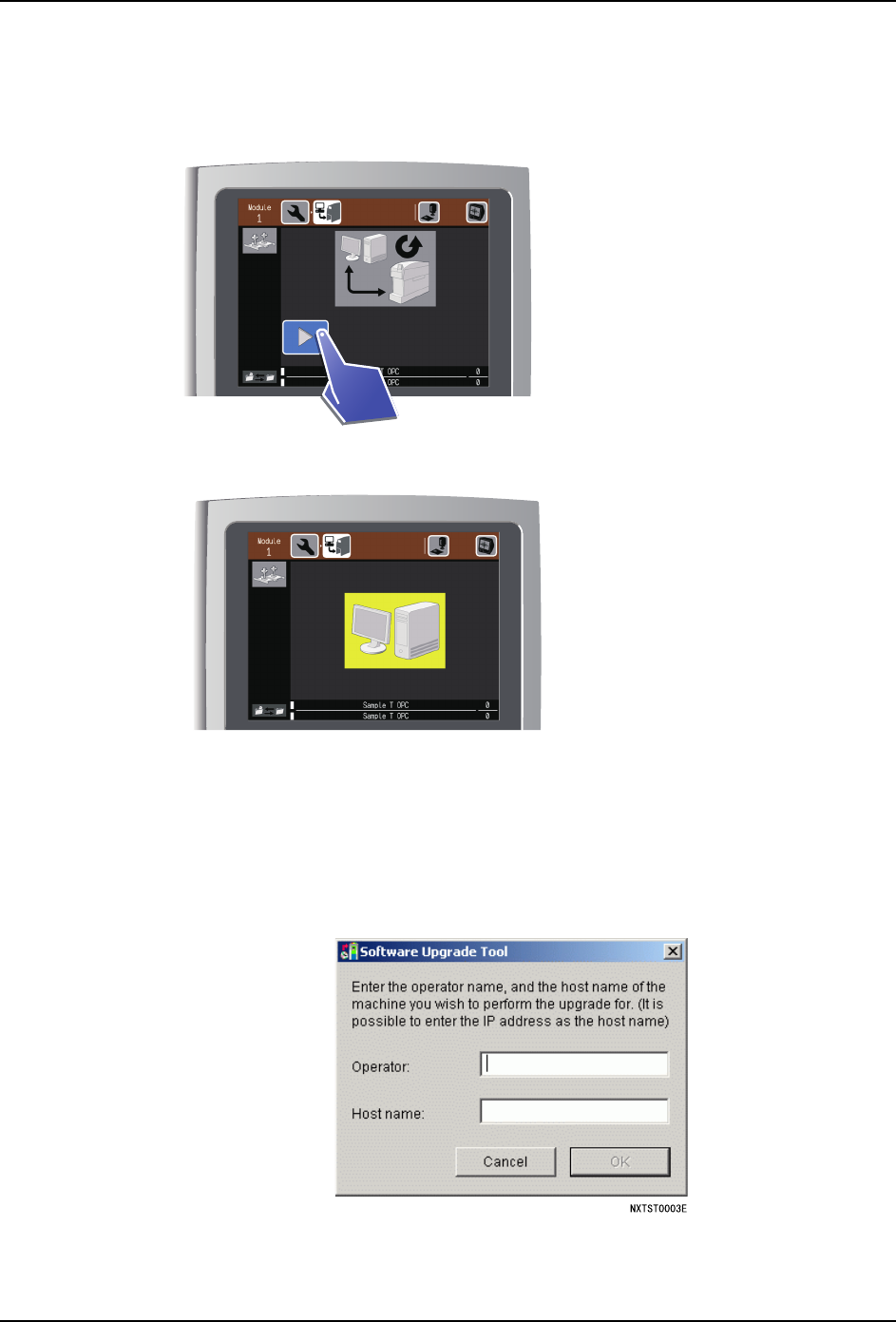

6. 请确认操作画面上显示以下的图表。
7. 将 NXT 软件 DVD(CD-ROM disc1) 插入驱动器中，从资源管理器启动 DVD(CD-ROM disc1)。
8. 双击 [NXT]，打开文件夹。
备注 ) DVD 时请打开 「disc1」文件夹下的 「NXT」文件夹，CD-ROM dosc1 时请打开驱动器下的
「NXT」文件夹。
9. 启动 VersionUp.exe。
10.在 [Operator] 的文本框中输入任意的文字。
01SYS-1050
01SYS-1051
SYS-NXT3c-007S0 11. 更新软件版本
NXT III/NXT IIIc 系统手册 449
11.将要版本更新的基座的 IP 地址输入到 [Host name] 的文本框中，然后单击 [OK]。
12.确定对象机器后，在对话框中就会显示当前的版本和新的版本。继续进行版本更新的操
作时，单击 [OK]，在对话框中显示出版本更新的步骤。
13.结束所有的文件的复制后，就会显示信息框。请单击 [OK]，关闭信息框。
14.请将机器的主电源开关设置为 OFF。
注意 ) 请在显示以下画面的状态下，不对模组进行睡眠等处理，直接将基座的主电源开关 OFF。
15.请重新启动机器。在操作面板上显示是否进行模组的版本更新的确认信息。
16.请按下实行键。软件开始更新。
注意 )机器的更新期间，请不要将主电源开关设置到 OFF。
17.所有的模组进行版本更新。请重新启动机器。
18.请使用辅助软件，适当地变更机器功能设定、模组功能设定的各项目。
01SYS-1051
01SYS-1052
