SYS-NXT3c-007S0 11. 更新软件版本
NXT III/NXT IIIc 系统手册 445
11. 更新软件版本
此处，说明机器的控制软件和各种装置的软件版本更新方法。
11.1 控制软件的版本更新
机器的控制软件的版本更新方法有 2 种。
a. 如果使用辅助软件时，当机器处在可以版本更新的状态时，任何时候都可以进行控
制软件的版本更新。这时，Fuji Flexa 中作为 NXT-3, NXT-3c 被设定的所有控制软
件在不变更模组功能设定下可以同时进行版本更新。
b. 如果 NXT 工具的 VersionUp.exe 时，需要对个别基座重复进行控制软件的版本更新。
版本更新后的模组功能设定返回到默认设定。
11.1.1 使用辅助软件时
使用辅助软件更新控制软件的版本时，需要在安装有辅助软件的 PC 上预先安装控制软件。
将控制软件预先安装在服务器上后，通过网络管理器，在网络上的所有的 NXT-3,NXT-3c 的
控制软件全部可以由辅助软件进行版本更新。
1. 确认进行版本更新的机器的主电源开关处在 ON，并且模组没有在进行生产或者没有进行
特殊的处理。
2. 为了加载软件，请将操作画面设定为手动模式。
3. 如果工作头上安装着吸嘴，请通过以下的操作，将工作头上的吸嘴收纳在吸嘴置放台
内。
a. 请从指令菜单选择 [Exchange] 指令。
b. 请选择 [Nozzles] 指令。
c. 按下 START 按钮，将工作头上的吸嘴返回到吸嘴置放台内。
d. 操作画面上显示模组拉出向导时，请按下手动按钮。不需要卸下托架。

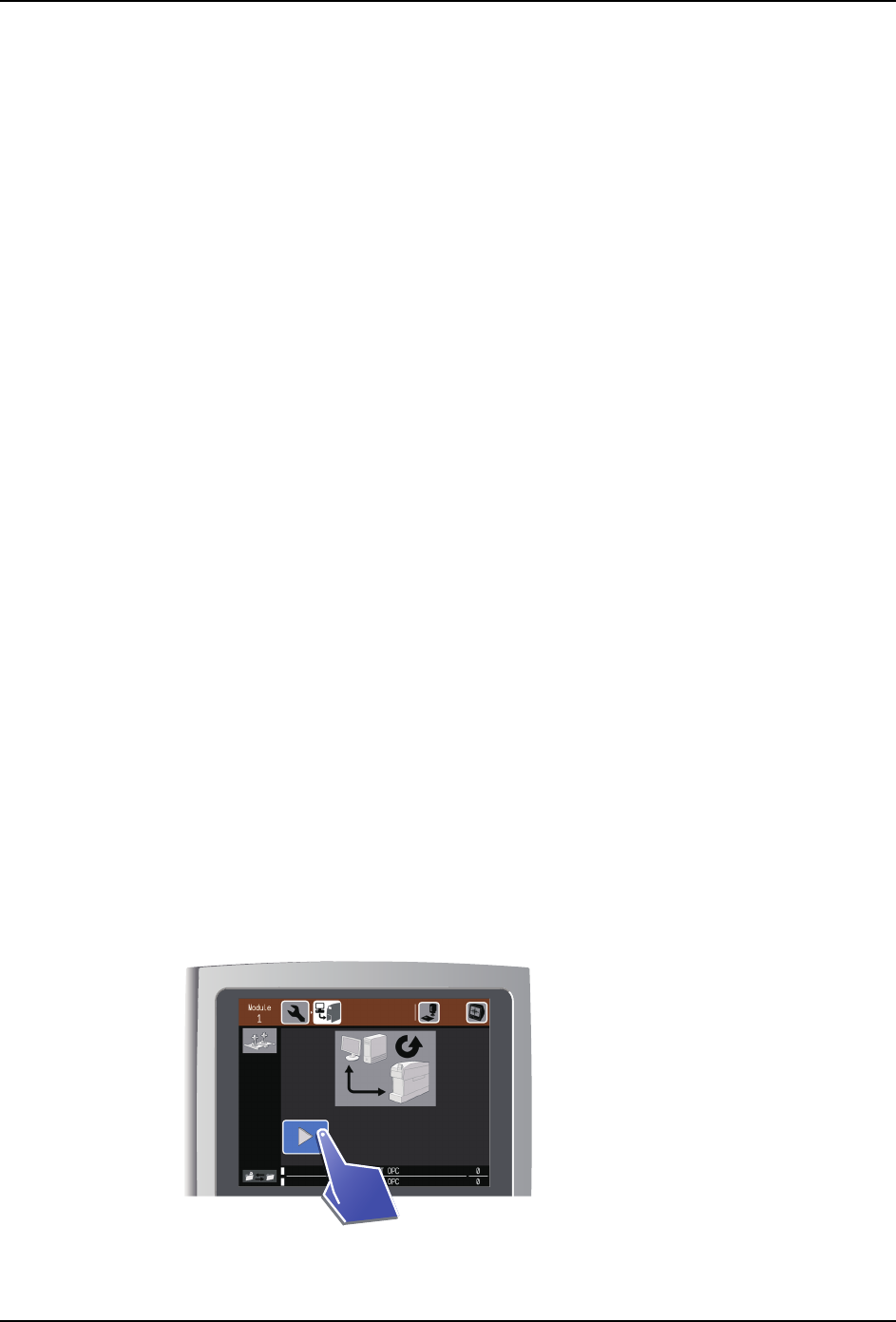

4. 请从指令菜单选择 [Diagnostics] 指令。
5. 请按下执行按钮。
01SYS-1050
11. 更新软件版本 SYS-NXT3c-007S0
446 NXT III/NXT IIIc 系统手册
6. 请确认操作画面上显示以下的图表。
7. 请启动辅助软件，显示在线监视器。
备注 ) 详细内容请参照
"8.2 启动辅助软件 "
。
8. 在在线监视器画面上，单击要版本更新的机器。显示机器辅助软件的注册画面。
9. 直接输入用户的 ID 或者通过选择框进行指定。
10.请输入用户密码并点击 「登录」。显示菜单画面。
11.选择所有的模组，单击 [Remote operation]。
12.单击 [Machine Application Installation]。
13.指定新版本，单击 [Start updating]，就会开始安装。
01SYS-1051
