XD 系列 PLC 左扩展 ED 模块用户手册 1.模块信息概要
2
1.1.2 模块的配置
XD 系列左扩展 ED 模块安装在 XD 系列 PLC 本体的左边，每个 PLC 本体最多可以外接 1 个左
扩展 ED 模块（XD1 系列不支持扩展 ED，ECAT 系列 PLC 不支持全部型号的 ED 模块，仅支
持 XD-NES-ED 模块）。
CO0
VI1
VI0
0V
24V
VO1
CI0
VO0
COM
PWR
ERR
TYPE:XDM-32T4-E
DATE:20120701
SN:201207011525
Xinje Electronic Co.,Ltd
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y10
Y11
COM4
Y12
Y13
Y14
Y15
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
X20
X21
PWR
RUN
ERR
XD3-32R
3210 4
765
3210
7654
-E
Y
X
PROGRAMMABLE CONTROLLER
COM
A B
PLC本体
COM3
ED模块
PLC本体

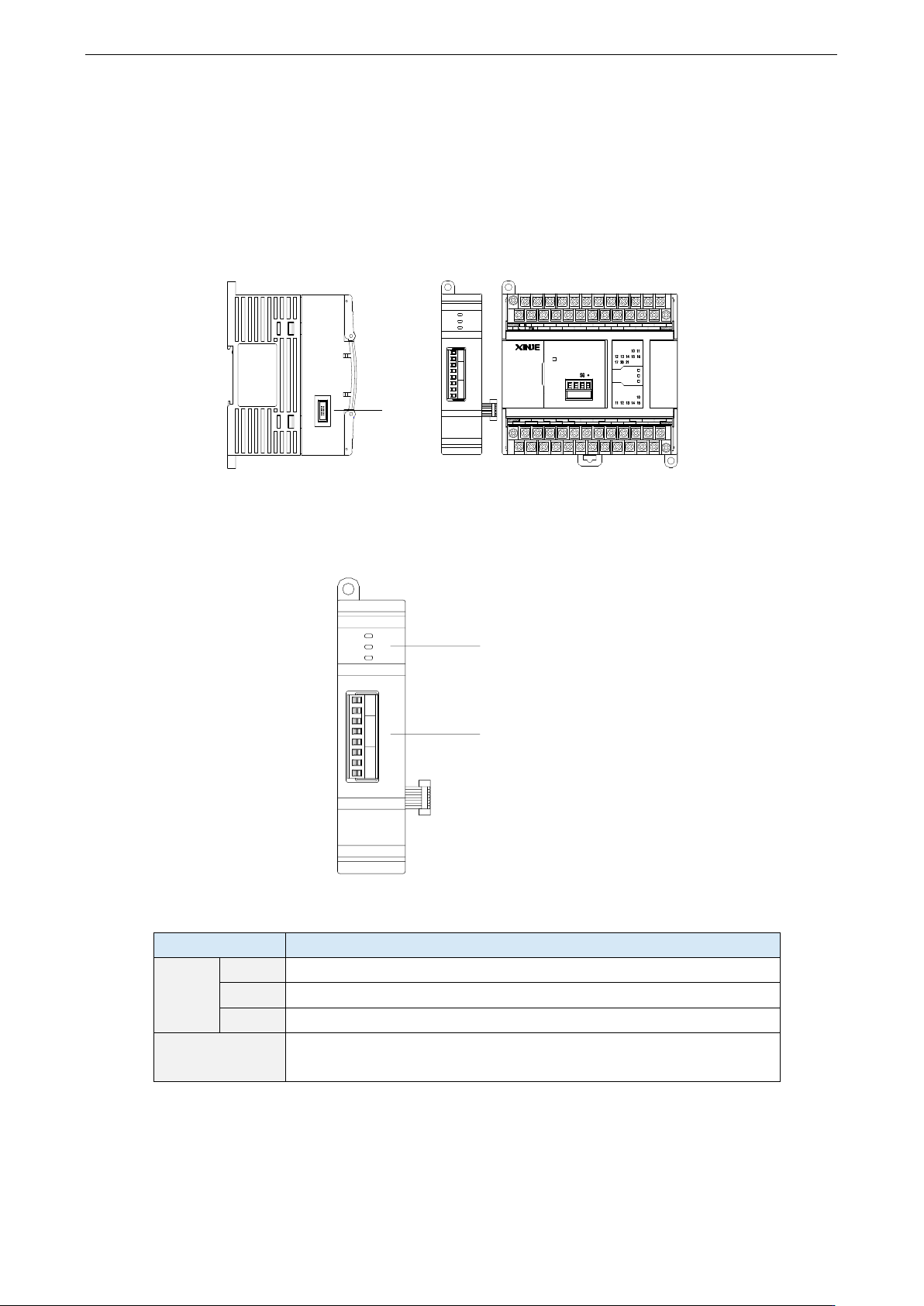

1.2 各部分名称及功能
CO0
VI1
VI0
0V
24V
VO1
CI0
VO0
COM
PWR
ERR
99.5
89.9
25.0
100.0
CO0
VI1
VI0
0V
24V
VO1
CI0
VO0
COM
PWR
ERR
指示灯
接线端子排
各部分名称如下：
名称
功能
指示灯
PWR
当 ED 模块有供电电源时该指示灯亮
COM
当 ED 模块通讯口正常通讯时该指示灯亮
ERR
当 ED 模块存在错误时 ERR 灯亮报警
接线端子排
用于模拟量输入、输出以及通讯端子接线
端子定义请查看各型号对应章节的端子说明
XD 系列 PLC 左扩展 ED 模块用户手册 1.模块信息概要
3
1.3 模块的安装

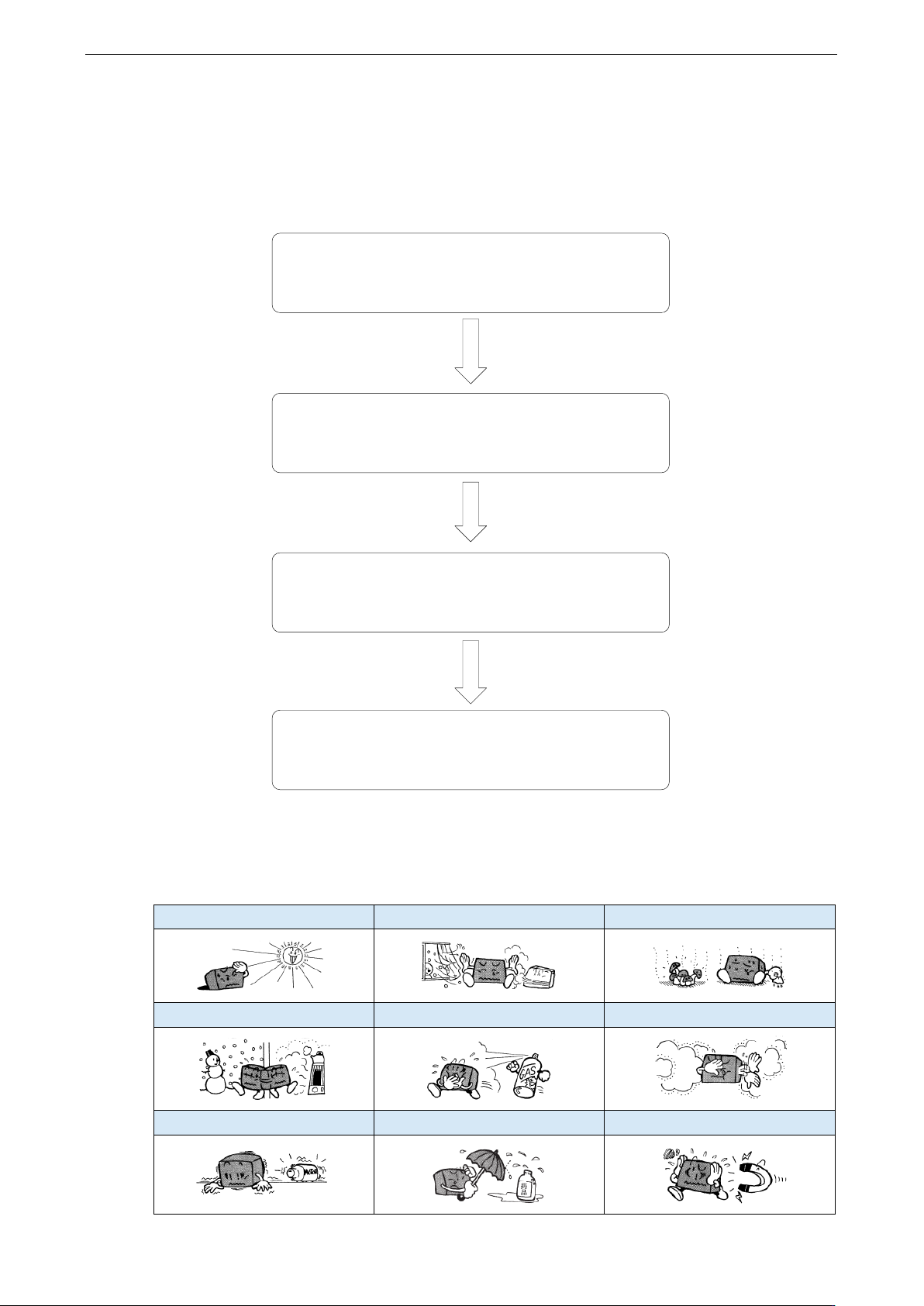

1.3.1 安装步骤
检查左扩展ED模块安装现场是否合适
1、
检查安装环境
为左扩展ED模块的安装做好准备
2、
安装准备
将左扩展ED模块安装在PLC主单元左侧
3、
安装模块
检查左扩展ED模块是否安装正确
4、
调试
1.3.2 安装环境
不要安装在以下环境中：
阳光直射
环境温度超出 0~50℃
环境温度超出 35~85%RH
因温度急剧变化出现结露
腐蚀性气体和可燃气体
灰尘、盐分、铁屑、油烟多
直接受到振动和冲击
喷洒油、药品等
强磁场、强电场
XD 系列 PLC 左扩展 ED 模块用户手册 1.模块信息概要
4
1.3.3 安装要求
XD 系列左扩展 ED 模块安装在 XD 系列 PLC 本体的左边，其安装可以使用 DIN46277 导轨（宽
35mm），或者直接用 M3 螺丝固定。
⚫ 使用 DIN46277 导轨安装
基本单元和扩展 ED 模块安装在 DIN46277 导轨（宽 35mm）上。要拆除时，只要拉下 DIN 导
轨的装配拉钩，取下产品即可。
⚫ 螺丝直接安装
使用 M3 规格的安装螺钉进行安装。
⚫ 请确认规格，选择合适的模块。
⚫ 进行螺丝孔加工和配线工程时，请不要让切屑、电线屑落入模块内部。
⚫ 在连线前，请再次确认模块和连接设备的规格，确保没有问题。
⚫ 在进行连线时，请注意连线是否牢固，连线脱落会造成数据不正确、短路等故
障。
⚫ 安装、配线等作业，必须在切断全部电源后进行。
