XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
9
3）SFD 的位定义
SFD 寄存器的位定义如下表所示：
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
说明
SFD530
Byte0
AD 通道 1 滤波系数
AD
滤波
系数
Byte1
AD 通道 2 滤波系数
SFD531
Byte2
AD 通道 3 滤波系数
Byte3
AD 通道 4 滤波系数
SFD532
Byte4
AD2
AD1
用来
指定
AD
通道
输入
范围
的选
择
保留
保留
保留
0：0~20mA
1：4~20mA
保留
保留
保留
0：0~20mA
1：4~20mA
Byte5
AD4
AD3
保留
保留
保留
0：0~20mA
1：4~20mA
保留
保留
保留
0：0~20mA
1：4~20mA
SFD533~
SFD539
Byte6~
Byte19
保留
例：要设置 ED 模块的输入第 3、第 2、第 1、第 0 通道的工作模式分别为 0～20mA、4～20mA、
4～20mA、0～20mA，第 1、第 2 通道的滤波系数设置为 254，第 3、第 4 通道的滤波系数设置
为 100。
方法一：
可以在配置面板上直接配置，其配置方法如上所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：
SFD530=FEFEH SFD531=6464H SFD532=0110H
2.2.6 模数转换图
输入模拟量与转换的数字量关系如下表所示：
0~20mA 模拟量输入
4~20mA 模拟量输入
20mA
+4095
0
模拟量
数
字
量
20mA4mA
+4095
0
模拟量
数
字
量
XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
10

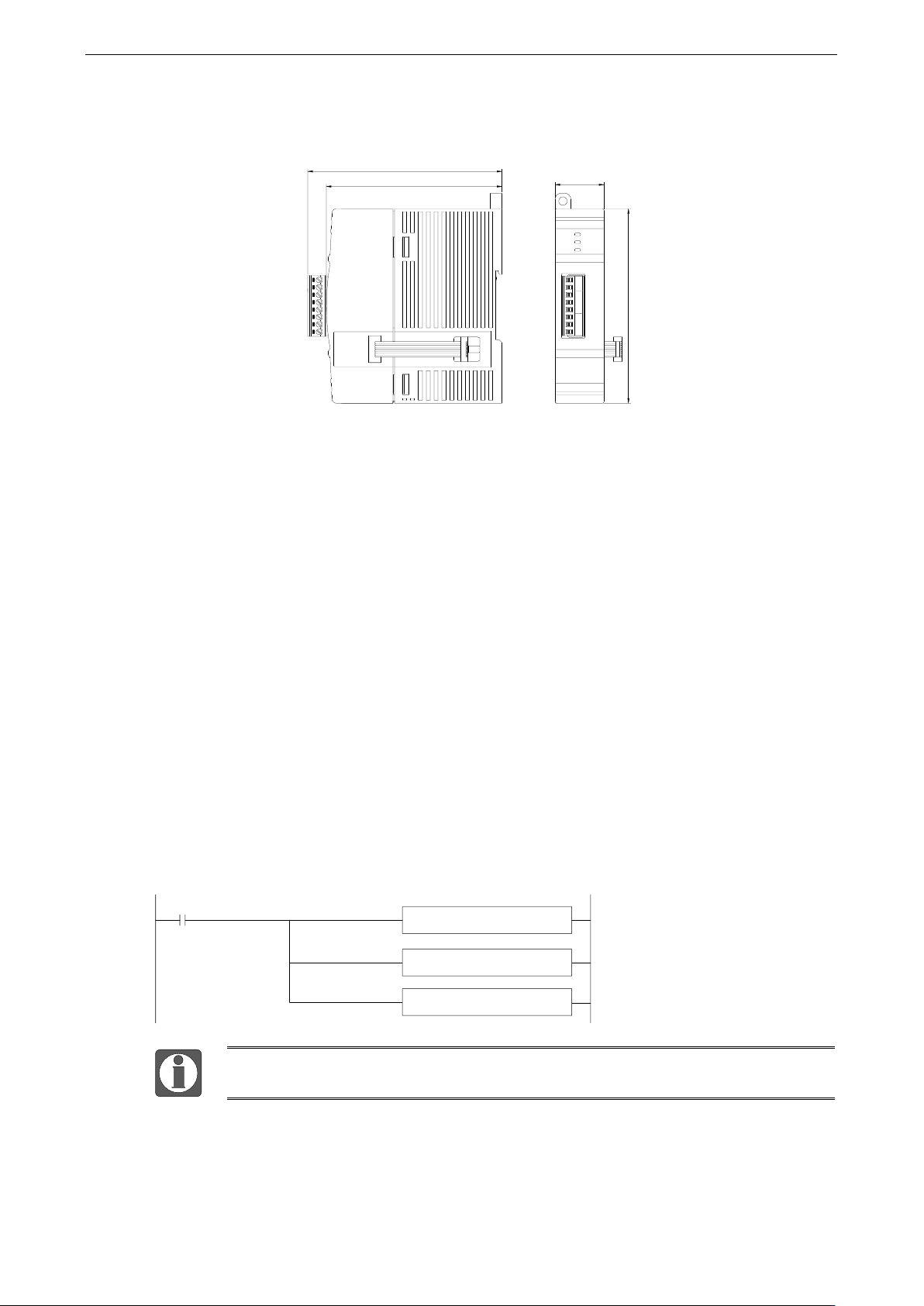

2.2.7 外观尺寸图
25.0
100.0
99.5
89.9
CI1
AI3
AI2
CI0
AI1
AI0
0V
ERR
COM
PWR
24V
（单位：mm）
2.2.8 编程举例
例：
现有一路压力传感器输出信号需要采集（压力传感器性能参数：检测压力范围 0Mp~10Mp，输
出模拟量信号为 4~20mA）。
分析：
由于压力传感器的压力检测范围为 0Mp~10Mp，对应输出的模拟量为 4~20mA，扩展模块通过
模数转换转化的数字量范围为 0~4095；所以我们可以跳过中间转换环节的模拟量 4~20mA，直
接就是压力检测范围 0Mp~10Mp 对应数字量范围 0~4095；10Mp/4095=0.002442 为扩展模块所
采集的数字量每个数字 1 所对应的压强值，所以只要将扩展模块 ID 寄存器中采集的实时数值
乘以 0.002442 就能计算出当前压力传感器的实时压强；例如在 ID 寄存器里采集的数字量是
1023，则对应压强则为 2.5Mp。
程序：
EDIV K10 K4095 D0
SM0
FLT ID30000 D2
EMUL D0 D2 D4
请使用浮点数运算进行计算，否则将会影响计算精度甚至无法计算！
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
11
PLC 开始运行，模拟量采集首先计算出扩展模块所采集的数字量每个数字 1 所对应的压强值，
再将 ID30000 寄存器里面采集的数字量（整型）转化为浮点数，所以只要将扩展模块 ID30000
寄存器中采集的实时数值乘以扩展模块所采集的数字量每个数字 1 所对应的压强值就可以算出
当前所采集的实时压强值了。
