XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
68
度；当设定为“固定值补偿”时，冷端温度采用设定的“固定值补偿温度”，“固定值补偿温度”
默认为 250（25.0℃），设定范围为-1000~1000，但需注意设定的“固定值补偿温度”一定需要和
实际冷端所在位置的温度一致。
‘固定值补偿’功能，仅固件版本 V2 及以上温度模块支持。
2）Flash 寄存器设置
扩展 ED 模块 CH0 通道可设定热电偶类型，通过 PLC 内部的特殊 FLASH 数据寄存器 SFD 进
行设置。如下所示：
ED 模块 ID 号
配置信息地址
#1
SFD530~SFD539
3）SFD 的位定义
寄存器地址
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
SFD530
Byte0
-
TC1 传感器类型
0000：K
0001：S
0010：E
0011：N
0100：J
0101：T
0110：R
0111：B
Byte1
-
-
SFD531
Byte2
-
-
Byte3
-
-
SFD532
Byte4
-
冷端补偿方式选择：
00：内部补偿
01：固定值补偿
-
-
Byte5
-
SFD533
Byte6
固定值补偿温度（单位 0.1℃，设定范围-1000~1000，默认 250）
Byte7
SFD354
Byte8
TC1 滤波系数（0 不滤波，1-254 滤波强度依次减弱，默认 0）
Byte9
-
SFD355
Byte10
-
Byte11
-
SFD536~ SFD539
保留
例：将 ED 模块的输出 CH0 通道的热电偶型号设置为 S 型。
方法一：
可以在配置面板上直接配置，其配置方法如上图所示。
方法二：
直接将 SFD 特殊寄存器设定如下数值：SFD530=1H
XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
69

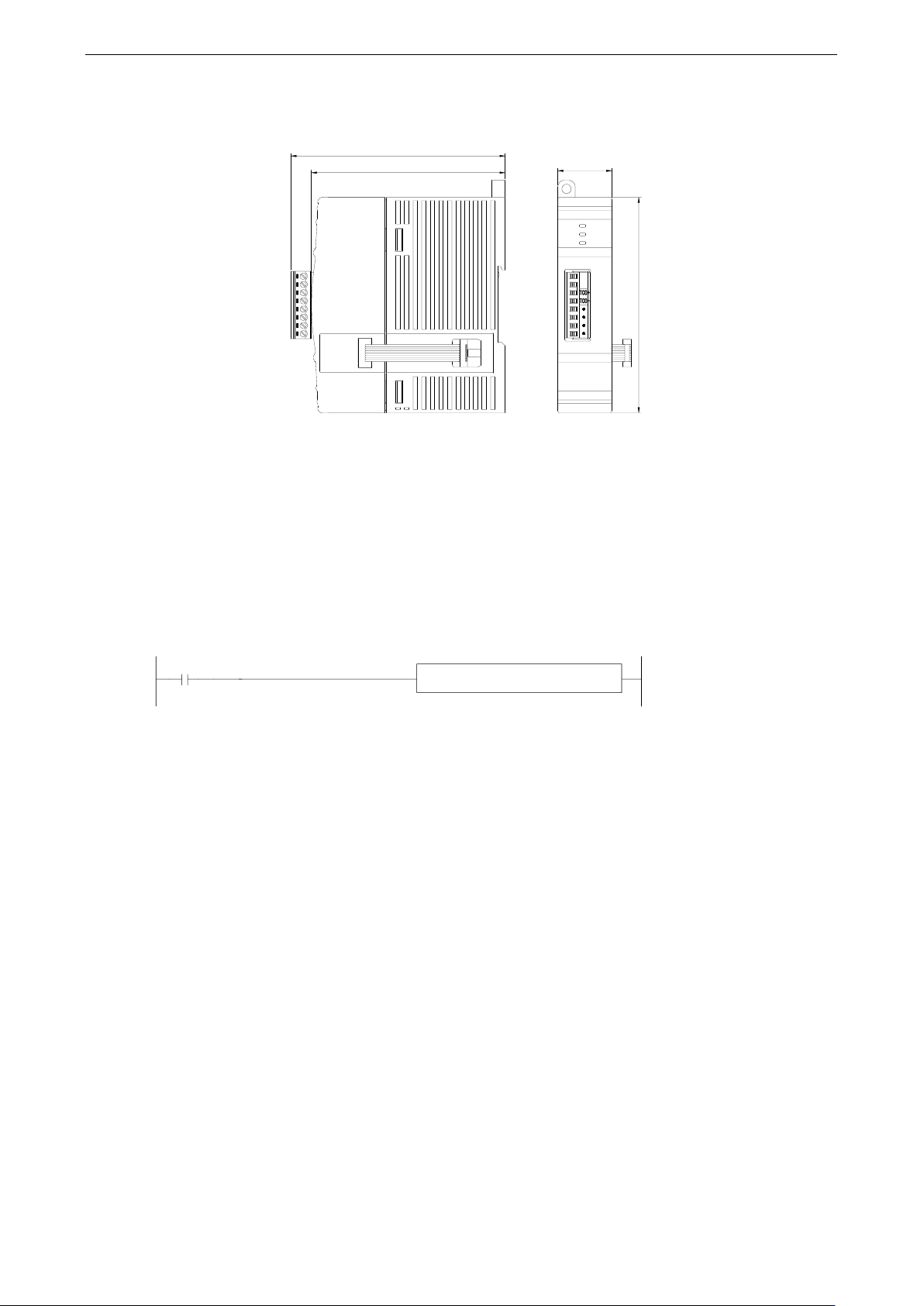

6.2.6 外观尺寸图
100.0
25.0
89.9
99.5
PWR
COM
ERR
0V
24V
（单位：mm）
6.2.7 编程举例
例：
读取一路温度信号，存放在寄存器 HD0 中。
程序：
SM0
MOV ID30000 HD0
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，将第一路 TC 通道的数字量（实际温度×10）实时读取到 HD0 寄存器里。
XD 系列 PLC 左扩展 ED 模块用户手册 6 温度控制 ED 模块
70

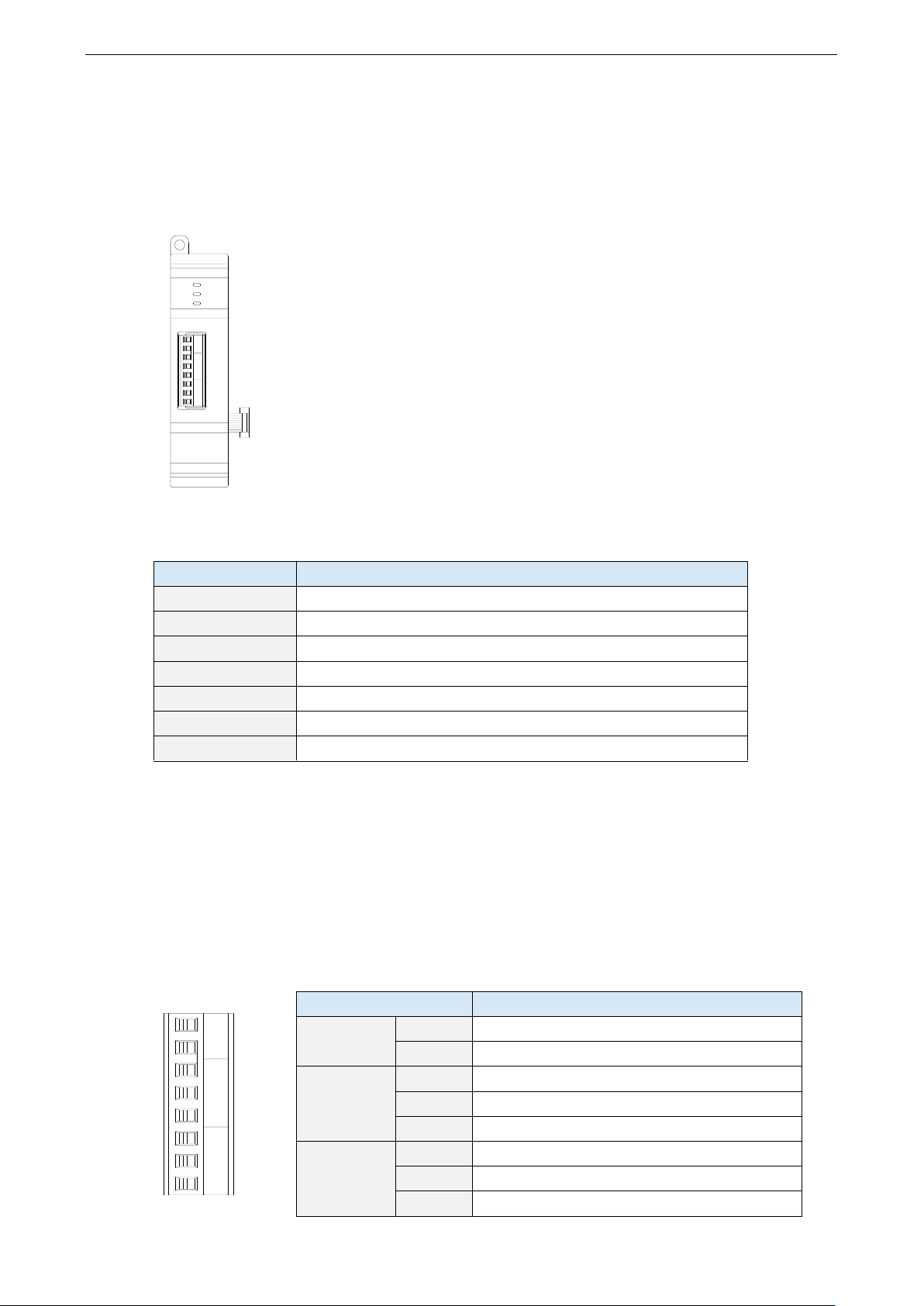

6.3 热电阻温度采集模块 XD-4PT-ED
6.3.1 模块特点及规格
C1
A3
A2
C0
A1
A0
24V
ERR
COM
PWR
0V
XD-4PT-ED 热电阻测温模块，对 4 路 PT100 温度信号进行处理，并且把
他们传输到 PLC 主单元。
⚫ 二线制铂热电阻输入，分度号 Pt100；
⚫ 分辨率精度为 0.1℃；
⚫ 4 通道温度输入；
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
内容
模拟量输入信号
Pt100 铂热电阻
测量温度范围
-100.0℃～500.0℃
数字输出范围
-1000～5000
分辨率
0.1℃
综合精确度
±1%（相对最大值）
转换速度
80ms/1 通道
模块供电电源
DC24V±10%，50mA
当模块处于异常状态时，ID3xxxx 寄存器会有相应的异常显示值，不同类型报警时的异常值如
下所示：
⚫ 热电阻温控模块，没有连接传感器时，其通道数据为数字输出范围最大值（5000）。
⚫ 传感器信号低于测量范围下限时，其通道数据为数字量输出范围最小值（-1000）。
⚫ 传感器信号高于测量范围上限时，其通道数据为数字量输出范围最大值（5000）。
6.3.2 端子说明
C1
A3
A2
C0
A1
A0
24V
0V
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH0、CH1
A0
CH0 热电阻输入端
A1
CH1 热电阻输入端
C0
CH0、CH1 热电阻输入公共端
CH2、CH3
A2
CH2 热电阻输入端
A3
CH3 热电阻输入端
C1
CH2、CH3 热电阻输入公共端
