XD 系列 PLC 左扩展 ED 模块用户手册 1.模块信息概要
4
1.3.3 安装要求
XD 系列左扩展 ED 模块安装在 XD 系列 PLC 本体的左边，其安装可以使用 DIN46277 导轨（宽
35mm），或者直接用 M3 螺丝固定。
⚫ 使用 DIN46277 导轨安装
基本单元和扩展 ED 模块安装在 DIN46277 导轨（宽 35mm）上。要拆除时，只要拉下 DIN 导
轨的装配拉钩，取下产品即可。
⚫ 螺丝直接安装
使用 M3 规格的安装螺钉进行安装。
⚫ 请确认规格，选择合适的模块。
⚫ 进行螺丝孔加工和配线工程时，请不要让切屑、电线屑落入模块内部。
⚫ 在连线前，请再次确认模块和连接设备的规格，确保没有问题。
⚫ 在进行连线时，请注意连线是否牢固，连线脱落会造成数据不正确、短路等故
障。
⚫ 安装、配线等作业，必须在切断全部电源后进行。
XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
5
2 模拟量输入 ED 模块
2.1 模拟量输入 ED 模块概述
XD 系列模拟量输入 ED 模块，支持 4 路电流型、电压型输入。
2.1.1 命名规则
XD
ED
AD
①
系列名称
XD：XD 系列扩展模块
②
输入路数
4
③
模拟量输入
AD：表示模拟量电压、电流输入
④
模拟量类型
A：表示电流型
V：表示电压型
⑤
模块类型
ED：左扩展 ED 模块
2.1.2 型号一览
模块类型
型号
功能
模拟量输入
XD-4AD-A-ED
4 通道模拟量电流输入（12bit）；
XD-4AD-V-ED
4 通道模拟量电压输入（12bit）；
2.1.3 一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
用 M3 的螺丝固定或直接安装在 DIN46277（宽 35mm）的导轨上
XD 系列 PLC 左扩展 ED 模块用户手册 2 模拟量输入 ED 模块
6

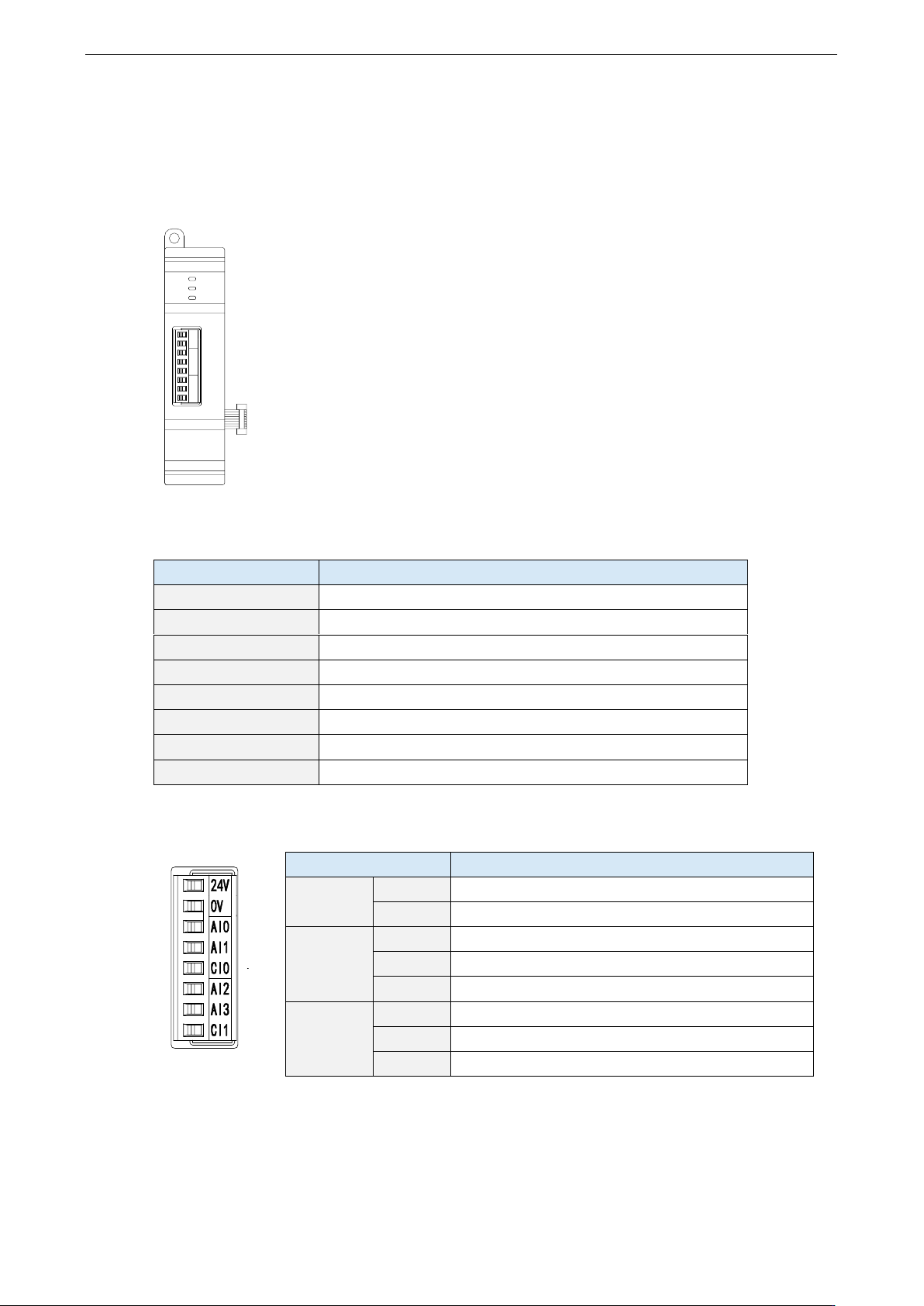

2.2 模拟量电流输入 ED 模块 XD-4AD-A-ED
2.2.1 模块特点及规格
CI1
AI3
AI2
CI0
AI1
AI0
0V
ERR
COM
PWR
24V
XD-4AD-A-ED 模拟量输入 ED 模块，将 4 路模拟输入数值转换成数字值，
并且把它们传输到 PLC 主单元，且与 PLC 主单元进行实时数据交互。
⚫ 4 通道模拟量输入：电流输入模式。
⚫ 12 位高精度模拟量输入。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1 台
模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
模拟量电流输入（mA）
模拟量输入范围
0~20mA，4~20mA
最大输入范围
0~30mA
数字输出范围
0~4095
分辨率
1/4095（12Bit）
综合精确度
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
阻抗
约 120Ω
2.2.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
AI0
第 1 路 AD 模拟量电流采集输入端子
AI1
第 2 路 AD 模拟量电流采集输入端子
CI0
AI0、AI1 输入地
CH3、CH4
AI2
第 3 路 AD 模拟量电流采集输入端子
AI3
第 4 路 AD 模拟量电流采集输入端子
CI1
AI2、AI3 输入地
2.2.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-4AD-A-ED 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
