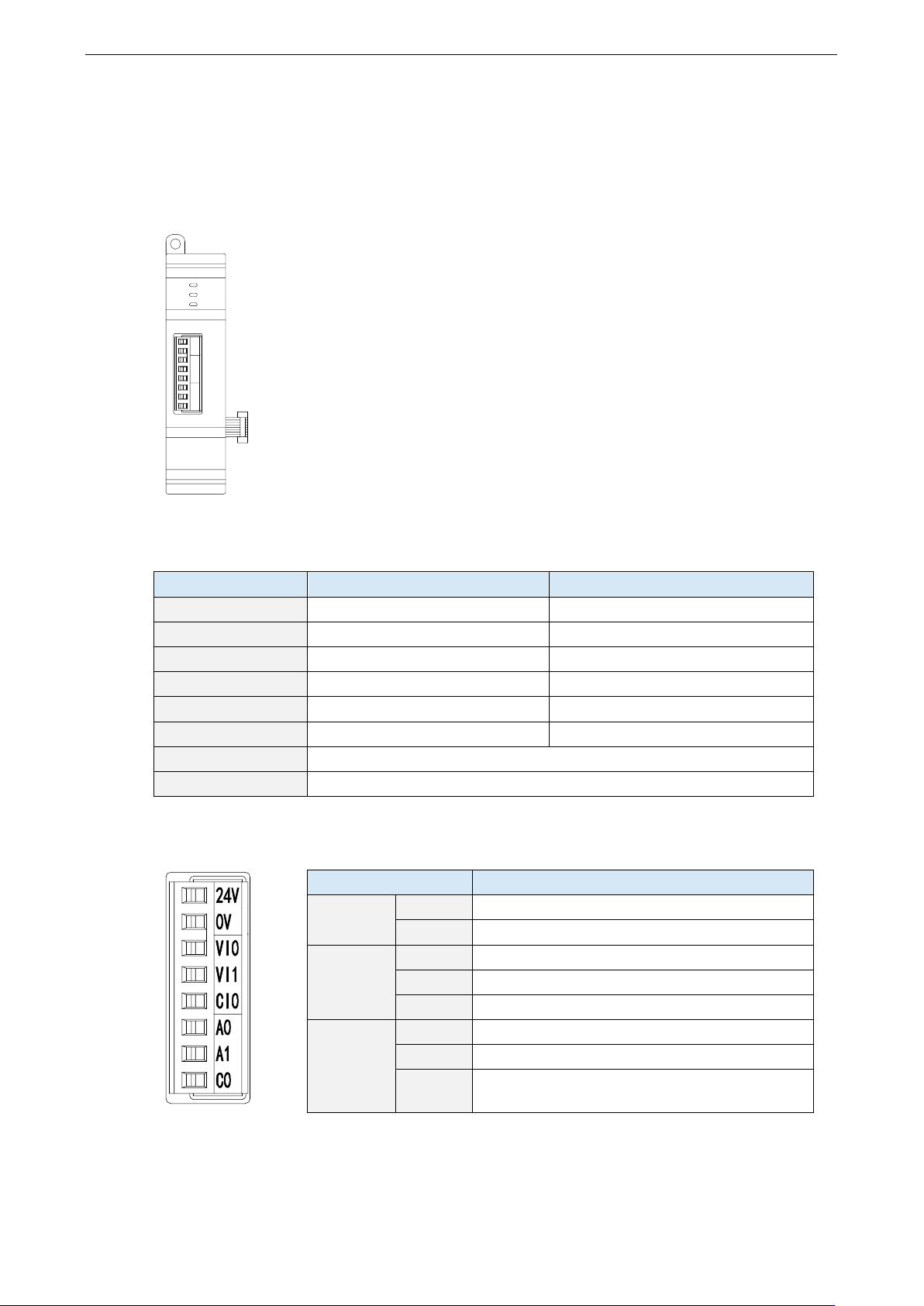

5.3 模拟量温度混合 ED 模块 XD-2AD2PT-V-ED
5.3.1 模块特点及规格
0V
VI0
VI1
CI0
A0
A1
C0
PWR
COM
ERR
24V
XD-2AD2PT-V-ED 模拟量温度输入模块, 2 路模拟量电压输入转换成
数字值,2 PT100 温度输入转换成数字量,并把他们传输 PLC
单元,且与 PLC 主单元进行实时数据交互。
2 通道模拟量输入:电压输入。
12 位的高精度模拟量输入。
2 通道温度输入:PT100
测温范围-100~500℃,精 0.1℃。
作为 XD 系列的左扩展 ED 模块,最多可 PLC 主单元左边连 1
台模块XD1 ED ECAT PLC
XD-NES-ED 模块)
模块规格
项目
模拟量电压输入V
温度输入(PT
模拟量输入范围
0~5V0~10V(阻抗约为 10k
测温范围
-100~500
最大输入范围
-0.5~15V
数字输出范围
0~4095
-1000~5000
分辨率
1/409512Bit
0.1
综合精确度
±1%
满量程的±0.8%
转换速度
10ms(所有通道)
模块供电电源
DC24V±10%150mA
5.3.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1CH2
VI0
1 AD 模拟量电压输入端子
VI1
2 AD 模拟量电压输入端子
CI0
VI0VI1 输入地
CH3CH4
A0
1 PT100 输入端子
A1
2 PT100 输入端子
C0
A0A1 输入地

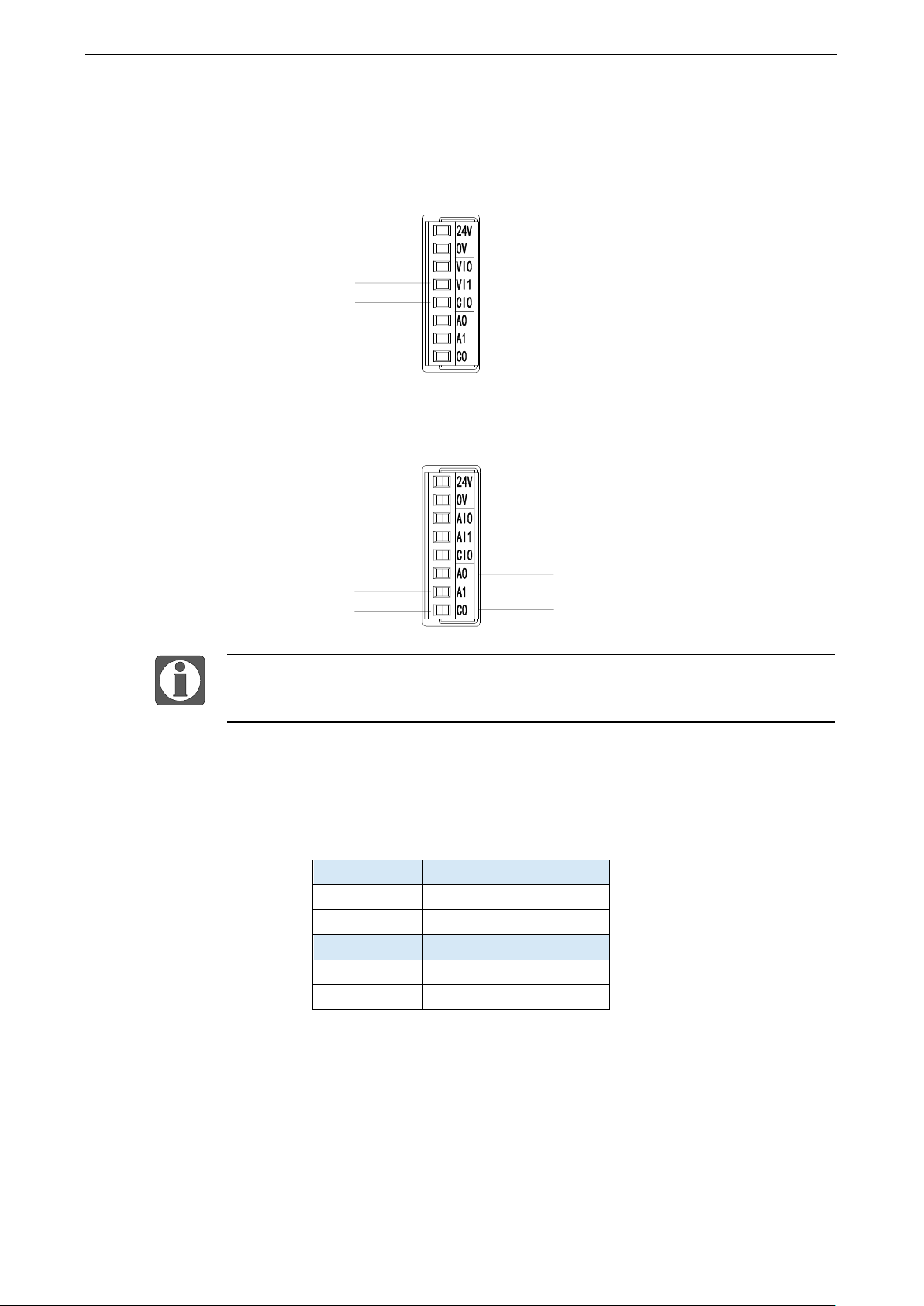

5.3.3 外部连接
外部连接时,注意以下几个方面:
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
49
为避免干扰,请使用屏蔽线,并对屏蔽层单点接地
XD-2AD2PT-V-ED 外接+24V 电源时,请使 PLC 本体上的 24V 电源,避免干扰。
1)电压单端输入
VI0+
VI0-
0CH
VI1+
VI1-
1CH
2)温度输入
AI0+
AI0-
0CH
AI1+
AI1-
1CH
A0+
A0-
A1+
A1-
0CH
1CH
对于三线制铂热电阻,请将颜色一样的两根引线接在C0端,另一根引线接A0
A1端。
5.3.4 输入定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元,转换的数值直接送入 PLC 寄存器,通道对应 PLC
寄存器定义号如下:
通道
AD 信号
0CH
ID30000
1CH
ID30001
通道
PT 信号
0CH
ID30002
1CH
ID30003
5.3.5 工作模式设定
工作模式的设定有两种方法可选(这 2 种方式的效果是等价的)
通过控制面板配置
通过 Flash 寄存器设置
XD 系列 PLC 左扩展 ED 模块用户手册 5 模拟量温度混合 ED 模块
50

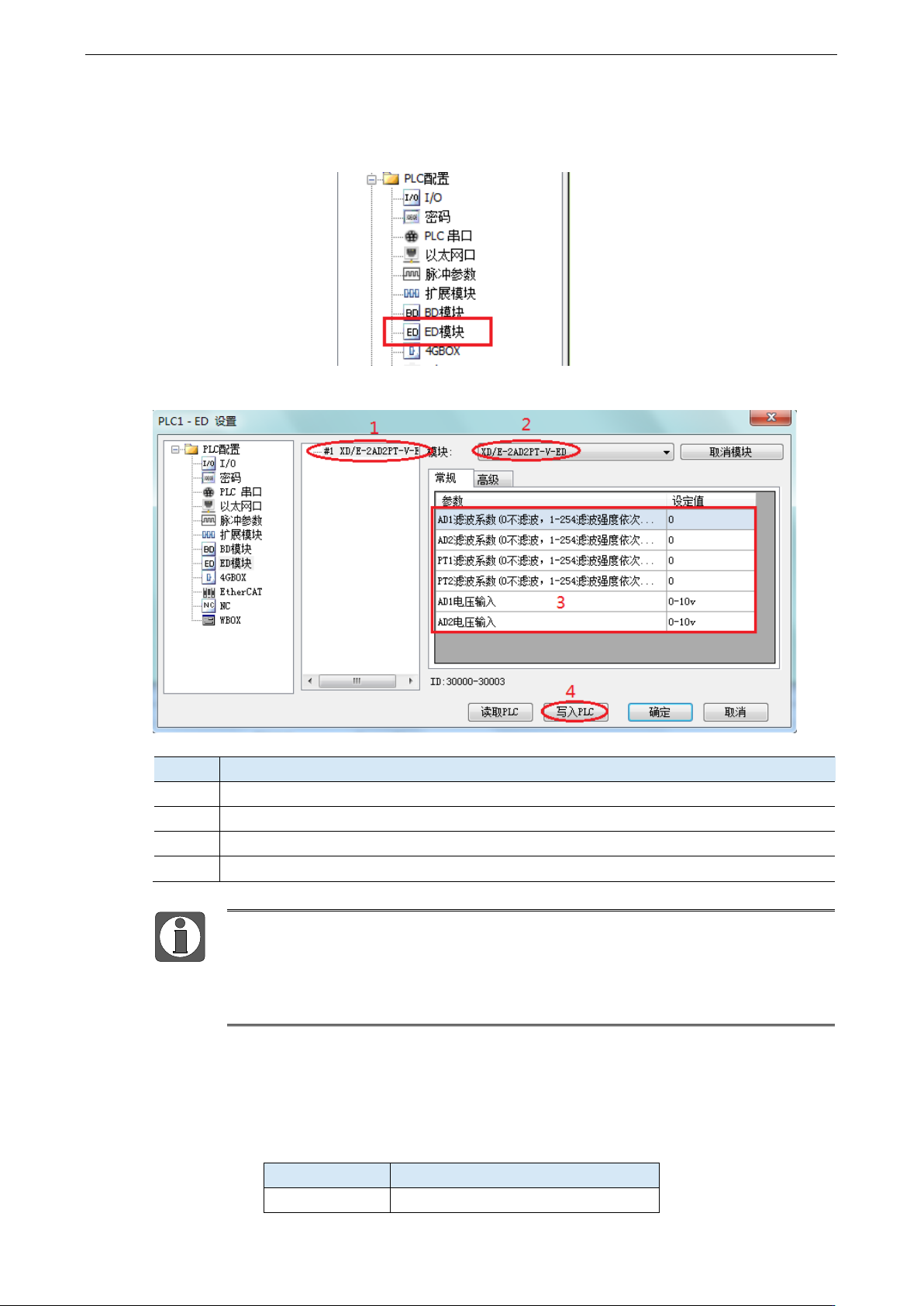

1)配置面板配置
将编程软件打开,点击左侧工程栏的“PLC 配置”下的“ED 模块”:
之后出现以下配置面板,选择对应的模块型号和配置信息:
步骤
说明
1
在图示“2”处选择对应 ED 模块型号;
2
完成步骤 1 后,“1”处会显示出对应的型号;
3
在“3”处可以选择 ADPT 的滤波系数 AD 通道对应的电压模式;
4
配置完成后点击 4“写入 PLC”,然后 PLC 断电后重新上电,此配置才可生效!
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权,得到有效滤波值。
波系数由用户设置为0~254,数值越大数据越稳定,但可能导致数据滞后;因此
设置为254,滤波效果最强,数据最稳定;设置为1时,滤波效果最弱;默认为0
(不滤波)
2Flash 寄存器设置
扩展模块输入均为电压模式,电压有 010V05V 可选,通过 PLC 内部的特殊 FLASH 数据
寄存器 SFD 进行设置。如下所示
ED 模块 ID
配置信息地址
#1
SFD530~SFD539
