XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块 23 3.3 模拟量电压输出 ED 模块 XD -4DA-V- ED 3.3.1 模块特点及规格 CO1 VO3 VO2 CO0 VO1 VO0 0V ERR COM PWR 24V XD -4DA-V - ED 模拟量输出模块， 将 4 路数字量转换 成模拟量。 ⚫ 4 通道模拟量输出： 电压模式。 ⚫ 10 位的高精度模拟量输 出。 ⚫ 作为 XD 系列 的…
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
22
程序：
MOV HD0 QD30000
SM0
MOV HD10 QD30001
说明：
SM0 为常 ON 线圈，在 PLC 运行期间一直为 ON 状态。
PLC 开始运行，将 HD0 中的数值实时传送到 QD30000 中，输出第一路模拟量电流信号，将 HD10
中的数值实时传送到 QD30001 中，输出第二路模拟量电流信号。
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
23

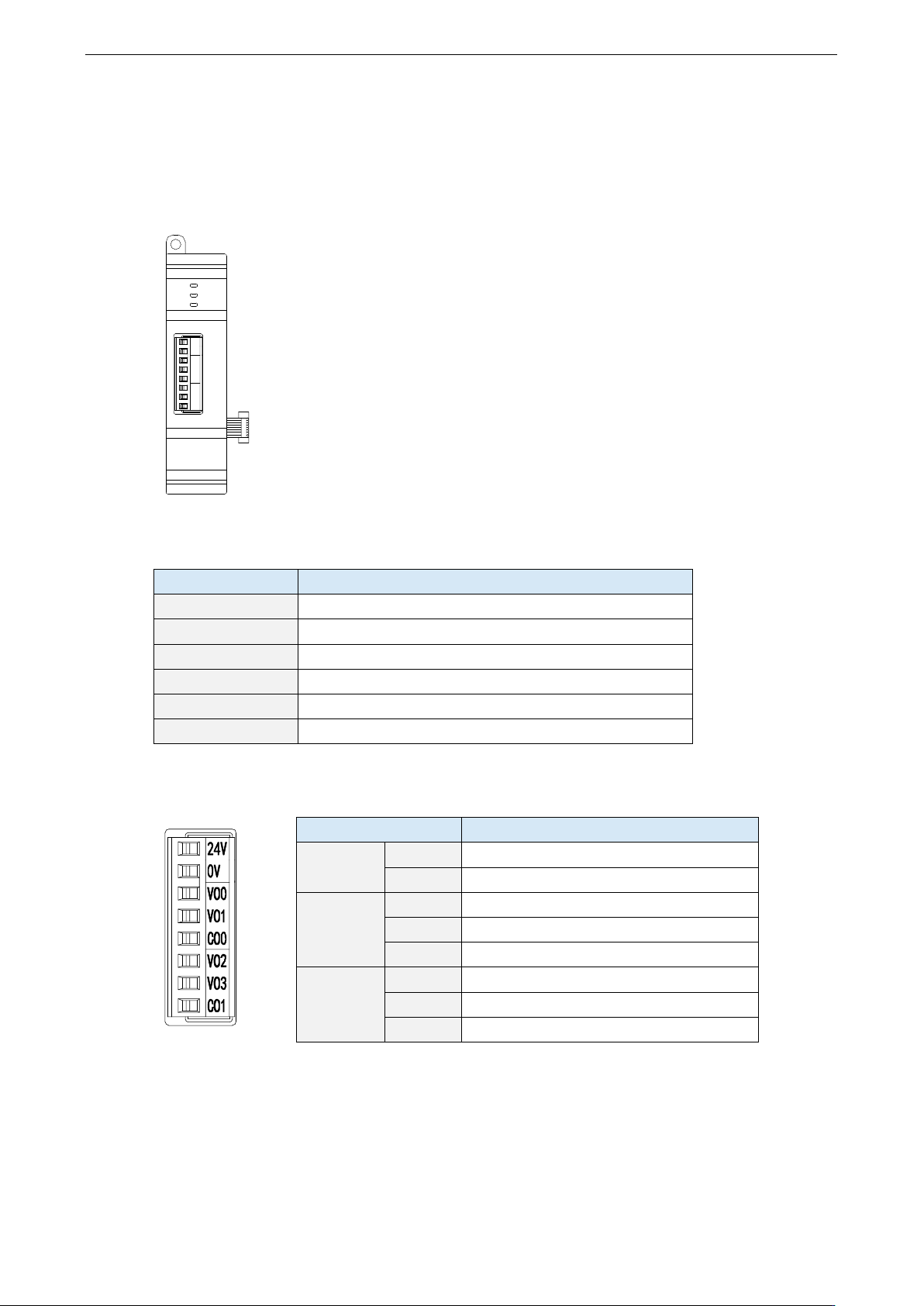

3.3 模拟量电压输出 ED 模块 XD-4DA-V-ED
3.3.1 模块特点及规格
CO1
VO3
VO2
CO0
VO1
VO0
0V
ERR
COM
PWR
24V
XD-4DA-V-ED 模拟量输出模块，将 4 路数字量转换成模拟量。
⚫ 4 通道模拟量输出：电压模式。
⚫ 10 位的高精度模拟量输出。
⚫ 作为 XD 系列的左扩展 ED 模块，最多可在 PLC 主单元左边连接 1
台模块（XD1 系列不支持扩展 ED；ECAT 型 PLC 仅支持 XD-NES-ED
模块）。
模块规格
项目
模拟量电压输出（V）
模拟量输出范围
0~5V、0~10V（外部负载电阻 2KΩ~1MΩ）
数字输入范围
0~1023
分辨率
1/1023（10Bit）
综合精确度
±1%
转换速度
10ms（所有通道）
模块供电电源
DC24V±10%，150mA
3.3.2 端子说明
PWR
COM
ERR
指示灯
接线端子排
名称
功能
电源端子
24V
外部给 ED 模块供电 24V 电源正
0V
外部给 ED 模块供电 24V 电源负
CH1、CH2
VO0
第 1 路 DA 模拟量电压输出端子
VO1
第 2 路 DA 模拟量电压输出端子
CO0
VO0、VO1 输出地
CH3、CH4
VO2
第 3 路 DA 模拟量电压输出端子
VO3
第 4 路 DA 模拟量电压输出端子
CO1
VO2、VO3 输出地
3.3.3 外部连接
外部连接时，注意以下几个方面：
⚫ 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
⚫ XD-4DA-V-ED 外接＋24V 电源时，请使用 PLC 本体上的 24V 电源，避免干扰。
XD 系列 PLC 左扩展 ED 模块用户手册 3 模拟量输出 ED 模块
24
电压单端输出
VO0+
VO0-
0CH
VO1+
VO1-
1CH
VO2+
VO2-
VO3+
VO3-
2CH
3CH
3.3.4 输出定义号分配
XD 系列模拟量 ED 模块不占用 I/O 单元，转换的数值直接送入 PLC 寄存器，通道对应的 PLC
寄存器定义号如下：
通道
DA 信号
0CH
QD30000
1CH
QD30001
2CH
QD30002
3CH
QD30003
3.3.5 工作模式设定
工作模式的设定有两种方法可选（这 2 种方式的效果是等价的）：
⚫ 通过控制面板配置
⚫ 通过 Flash 寄存器设置
1）配置面板配置
将编程软件打开，点击左侧工程栏的“PLC 配置”下的“ED 模块”：
之后出现以下配置面板，选择对应的模块型号和配置信息：
